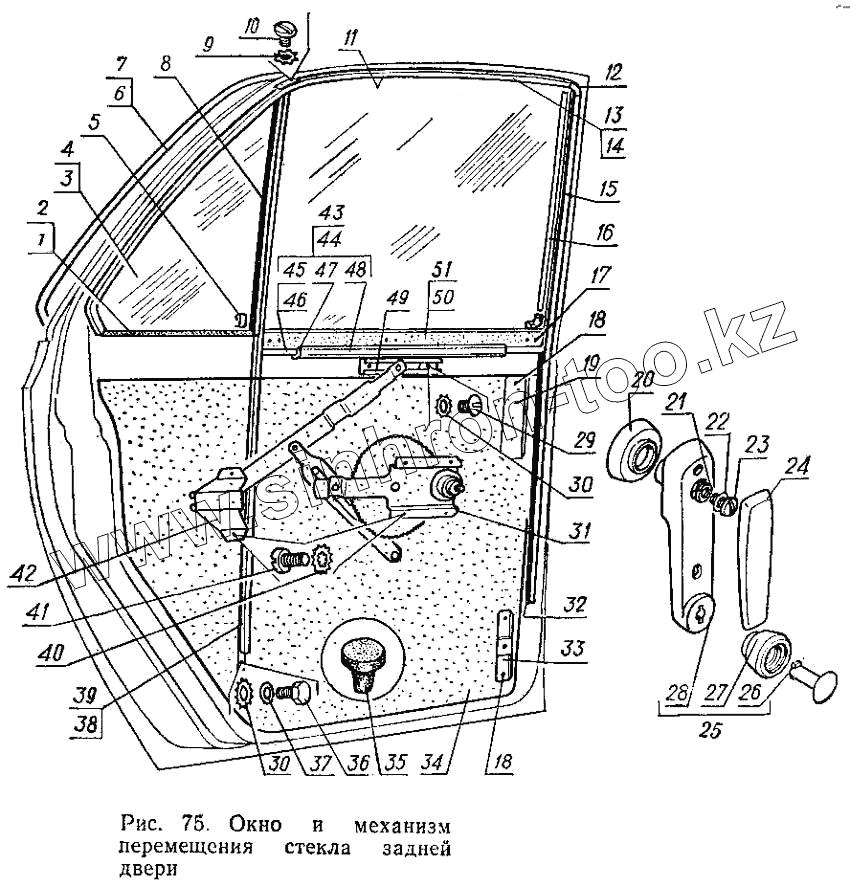

Каталог запасных частей к технике: ГАЗ-3102. Окно и механизм перемещения стекла задней двери
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 24-6203123 | Уплотнитель левый | |
| 2 | 24-6203122 | Уплотнитель правый | |
| 3 | 24-6203053 | Стекло неподвижное левое | |
| 4 | 24-6203052 | Стекло неподвижное окна задней двери правое | |
| 5 | 21-6103474 | Муфта окантовки | |
| 6 | 3102-6203478 | Окантовка наружная задняя правая | |
| 7 | 3102-6203479 | Окантовка наружная задняя левая | |
| 8 | 24-6203126 | Уплотнитель передний | |
| 9 | 252273-П29 | Шайба 5 ОСТ 37.001.146-75 | |
| 10 | 224596-П29 | Винт М5-6gх8 | |
| 11 | 24-6203200-01 | Желобок верхний в сборе | |
| 12 | 24-6103482-01 | Муфта окантовки | |
| 13 | 24-6203499 | Окантовка внутренняя задняя левая | |
| 14 | 24-6203498 | Окантовка внутренняя задняя правая | |
| 15 | 24-6103468 | Окантовка внутренняя | |
| 16 | 24-6103480 | Окантовка наружная | |
| 17 | 240806-П29 | Винт 3х10 | |
| 18 | 240817-П29 | Винт М4х10 ОСТ 37.001.188-81 | |
| 18 | 240817-П29 | Винт М4х10 ОСТ 37.001.188-81 | |
| 19 | 3102-6102154 | Пластина крепления облицовки | |
| 20 | 3102-6104188 | Розетка ручки | |
| 21 | 252133-П29 | Шайба 5 | |
| 22 | 252269-П29 | Шайба 6 ОСТ 37.001.145-75 | |
| 23 | 224598-П29 | Винт М5-6gх12 ОСТ 37.001.130-81 | |
| 24 | 3102-6104102 | Накладка ручки | |
| 25 | 3102-6104064 | Ручка стеклоподъемника в сборе | |
| 26 | 3102-6104069 | Ось | |
| 27 | 3102-6104068 | Наконечник ручки | |
| 28 | 3102-6104066 | Ручка | |
| 29 | 220101-П29 | Винт М6-6gх8 ОСТ 37.001.127-81 | |
| 30 | 252274-П29 | Шайба 6 ОСТ 37.001.146-75 | |
| 31 | А210-6204000 | Стеклоподъемник задних дверей (3102-6204012) | |
| 32 | 24-6103204-01 | Желобок боковой в сборе | |
| 33 | 3102-6102158 | Пластина крепления накладки | |
| 34 | 3102-6201067 | Заклепка двери | |
| 35 | 66-5109230 | Пистон | |
| 36 | 201416-П29 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 37 | 252037-П29 | Шайба 6 ОСТ 37.001.144-96 | |
| 38 | 24-6203234 | Стойка правая в сборе | |
| 39 | 3102-6203235 | Стойка левая в сборе | |
| 40 | 293226-П29 | Шайба 6,5 | |
| 41 | 224622-П29 | Винт М6-6gх10 ОСТ 37.001.130-81 | |
| 41 | 224622-П29 | Винт М6-6gх10 ОСТ 37.001.130-81 | |
| 42 | 3102-6204114 | Кулиса нижняя | |
| 43 | 24-6203211 | Стекло опускное левое в сборе | |
| 44 | 24-6203210 | Стекло опускное правое в сборе | |
| 45 | 24-6203215 | Стекло опускное левое | |
| 46 | 24-6203214 | Стекло опускное правое | |
| 47 | 30-6103218 | Прокладка опускного стекла передней двери в обойме толстая | |
| 48 | 24-6103220 | Обойма в сборе | |
| 49 | 66-6104110 | Кулиса стеклоподъемника | |
| 50 | 24-6203470 | Окантовка наружная нижняя правая в сборе | |
| 51 | 24-6203471 | Окантовка наружная нижняя левая в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
