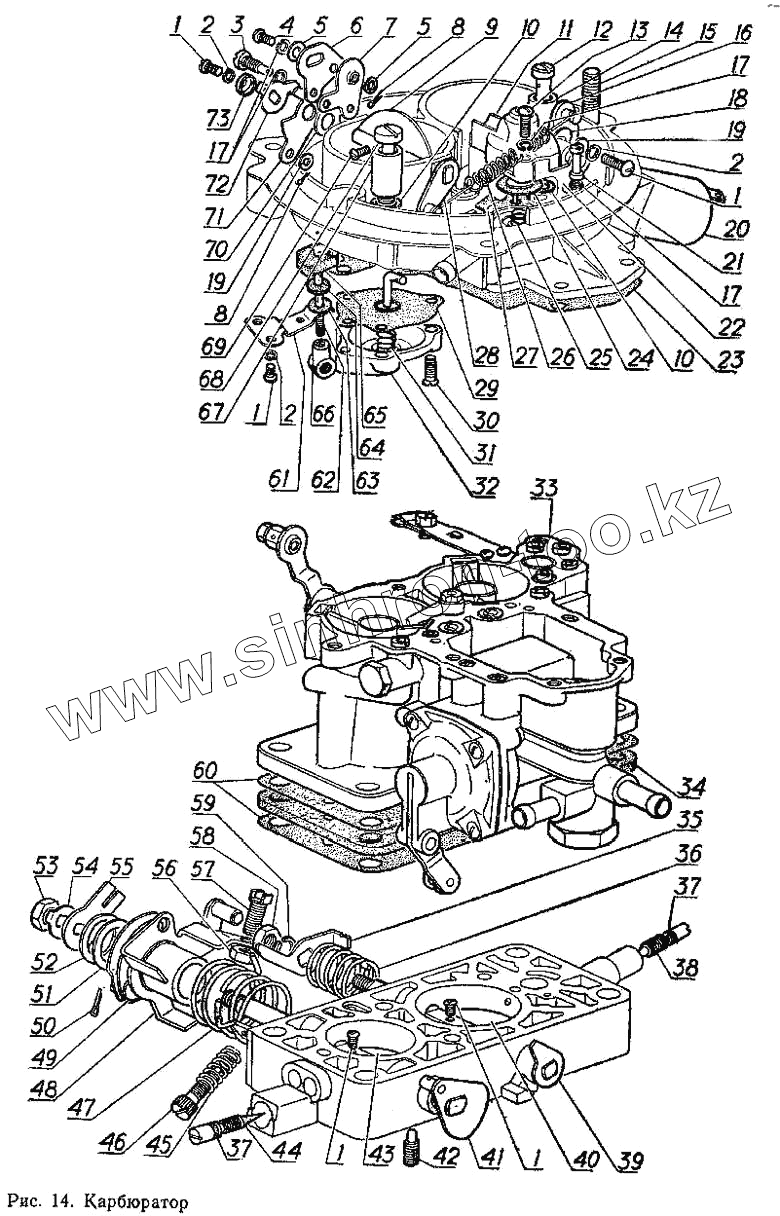

Каталог запасных частей к технике: ГАЗ-3102. Карбюратор
1
1
1
1
1
2
2
2
3
4
5
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 220003 | Винт М3х8 | |
| 1 | 220003 | Винт М3х8 | |
| 2 | 900906-0 | Шайба 3 | |
| 3 | К 156-1107334 | Винт | |
| 4 | 220050 | Винт М4х8 | |
| 5 | 901048-0 | Шайба 4 | |
| 6 | К 156-1107333 | Рычаг | |
| 7 | К156-1107330 | Рычаг в сборе | |
| 8 | 901105 | Шплинт 1х6 | |
| 9 | К150-1107371 | Заслонка воздушная | |
| 10 | 901701-0 | Шайба 6 фибровая | |
| 11 | К 150-1107394 | Крышка клапана разбаланснровки | |
| 12 | К156-1107307 | Винт эконостата | |
| 13 | 220056 | Винт М4-6gх20 | |
| 14 | К 156-1107308 | Распылитель эконостата | |
| 15 | К150-1107376 | Шпилька | |
| 16 | К 156-1107320 | Рычаг в сборе | |
| 17 | 900901-0 | Шайба пружинная 4Н65Г | |
| 18 | Шайба 3 ГОСТ 11648—75 | Шайба 3 ГОСТ 11648—75 | |
| 19 | 901019-0 | Шайба 3 | |
| 20 | Электромагнит 3503. 3747 ТУ 37.003 | Электромагнит 3503. 3747 ТУ 37.003 | |
| 21 | К156-1107323 | Фиксатор | |
| 22 | К150-1107390 | Ось в сборе | |
| 23 | К156-1107012 | Прокладка | |
| 24 | К150-1107380 | Клапан разбалансированный в сборе | |
| 25 | К150-1107608-04 | Пружина | |
| 26 | К156-1107313 | Пружина | |
| 27 | К150-1107396 | Прокладка | |
| 28 | К156-1107310 | Ось воздушной заслонки в сборе | |
| 29 | К156-1107515 | Диафрагма в сборе | |
| 30 | 223010 | Винт М4х8 | |
| 31 | К156-1107309 | Пружина | |
| 32 | К 156-1107525 | Крышка в сборе | |
| 33 | К156-1107200 | Корпус поплавковой камеры в сборе | |
| 34 | К156-1107013-01 | Прокладка | |
| 35 | К 156-1107142 | Рычаг | |
| 36 | К156-1107141 | Пружина | |
| 37 | Кольцо 004-006-14-1-3 ГОСТ 983373 | Кольцо 004-006-14-1-3 ГОСТ 983373 | |
| 38 | К156-1107103 | Винт | |
| 39 | К156-1107110 | Валик с рычагом в сборе | |
| 40 | К156-110714 8 | Заслонка дроссельная | |
| 41 | К156-1107115 | Валик с кулачком в сборе | |
| 42 | К 150-1107182 | Винт | |
| 43 | К156-117149 | Заслонка дроссельная | |
| 44 | К 156-1107104 | Винт | |
| 45 | К13-1107113 | Пружина | |
| 46 | К21-1107108 | Винт холостого хода | |
| 47 | К156-1107106 | Пружина | |
| 48 | К156-1107120 | Рычаг в сборе | |
| 49 | К156-1107128 | Муфта | |
| 50 | 901106 | Шплинт 1,0х10 | |
| 51 | К156-1107146 | Шайба | |
| 52 | Кольцо 1Б12 ГОСТ 13940—68 | Кольцо 1Б12 ГОСТ 13940—68 | |
| 53 | 900804-0 | Гайка М8х1-6Н | |
| 54 | К150-1107106 | Шайба | |
| 55 | К156-1107108 | Рычаг | |
| 56 | 900806-0 | Гайка М6х0,75-6Н | |
| 57 | К 156-1107150 | Винт в сборе | |
| 58 | 900812-0 | Гайка М6-6Н | |
| 59 | 900903-0 | Шайба 6 | |
| 60 | К156-1107013 | Прокладка | |
| 61 | К156-1107312 | Пружина | |
| 62 | К156-1107327 | Тяга | |
| 63 | К 156-1107339 | Шайба | |
| 64 | К 156-1107338 | Шайба | |
| 65 | К 156-1107337 | Тарелка | |
| 66 | К156-1107328 | Хомут | |
| 67 | К 156-1107303 | Распылитель эконостата | |
| 68 | К 156-1107302 | Винт эконостата | |
| 69 | 222963 | Винт М3-6gх8 | |
| 70 | К 156-1107318 | Шайба | |
| 71 | К156-1107319 | Рычаг | |
| 72 | К156-1107317 | Рычаг | |
| 73 | К59-1107217 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
