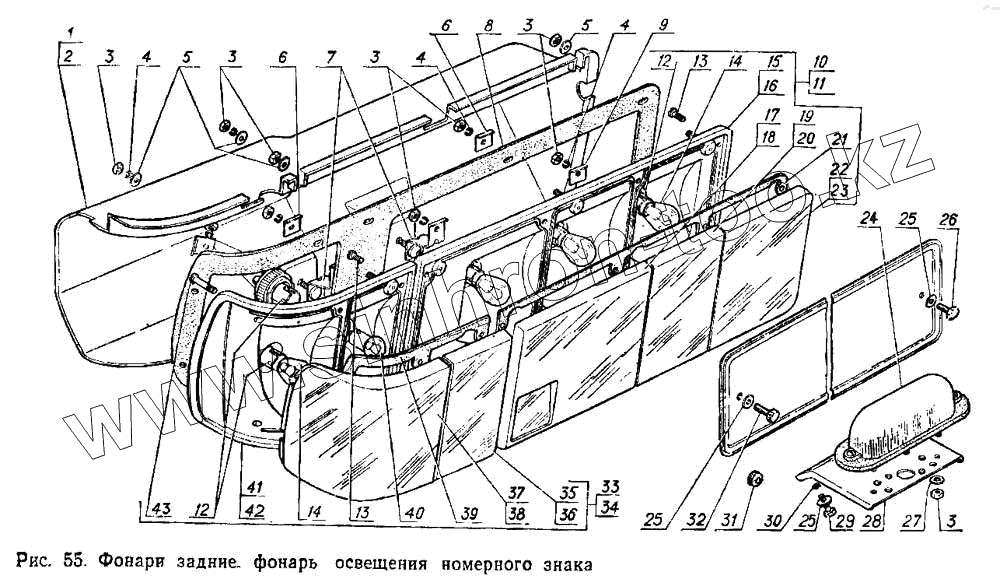

Каталог запасных частей к технике: ГАЗ-3102. Фонари задние, фонарь освещения номерного знака
1
2
3
3
3
3
3
4
4
4
5
5
6
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3102-3716070 | Кожух патронов правый | |
| 2 | 3102-3716071 | Кожух патронов левый | |
| 3 | 250464-П29 | Гайка М5-6Н ОСТ 37.001.124-93 | |
| 4 | 252153-П29 | Шайба 5 | |
| 5 | 252037-П29 | Шайба 6 ОСТ 37.001.144-96 | |
| 6 | 3102-3716101 | Скоба верхняя | |
| 7 | 3102-3716074 | Кронштейн крепления кожуха в сборе | |
| 8 | 3102-3716022 | Прокладка | |
| 9 | 3102-3716104 | Скоба нижняя | |
| 10 | 3102-3716012 | Фонарь правый-сигнал торможения, задний ход ФП119-П | |
| 11 | 3102-3716013 | Фонарь левый-сигнал торможения, задний ход ФП119-Л | |
| 12 | ФП118-3716110 | Патрон с изолятором в сборе | |
| 13 | 45 9432 1055 | Винт М4х14 | |
| 14 | А12-21-3 | Лампа | |
| 15 | ФП119-3716102 | Корпус | |
| 16 | ФП119-3716103 | Корпус | |
| 17 | ФП119-3716200 | Рассеиватель в сборе | |
| 18 | ФП119-3716201 | Рассеиватель в сборе | |
| 19 | ФП119-3716206 | Рассеиватель | |
| 20 | ФП119-3716207 | Рассеиватель | |
| 21 | ФП119-3716203 | Прокладка | |
| 22 | ФП119-3716204 | Рассеиватель | |
| 23 | ФП119-3716205 | Рассеиватель | |
| 24 | ФП121-БЭ | Фонарь освещения номерного знака (3102-3717010) | |
| 25 | 252004-П29 | Шайба 6 ОСТ 37.001.144-96 | |
| 26 | 201416-П29 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 27 | 252269-П29 | Шайба 6 ОСТ 37.001.145-75 | |
| 28 | 3102-3717082-10 | Кронштейн | |
| 29 | 201418-П29 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 30 | 252134-П29 | Шайба 6 | |
| 31 | А-17523 | Втулка | |
| 32 | 206461-П29 | Болт М6-6gх14 | |
| 33 | 3102-3716010 | Фонарь правый-указатель поворота и габаритов ФП118-П | |
| 34 | 3102-3716011 | Фонарь левый-указатель поворота и габаритов ФП118-Л | |
| 35 | ФП118-3716204 | Рассеиватель | |
| 36 | ФП118-3716205 | Рассеиватель | |
| 37 | ФП118-3716206 | Рассеиватель | |
| 38 | ФП118-3716207 | Рассеиватель | |
| 39 | ФП118-3716203 | Прокладка | |
| 40 | А12-5 | Лампа (53-70-3714033) | |
| 41 | ФП118-3716102 | Корпус | |
| 42 | ФП118-3716103 | Корпус | |
| 43 | 45 9432 1064 | Винт М4х35 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
