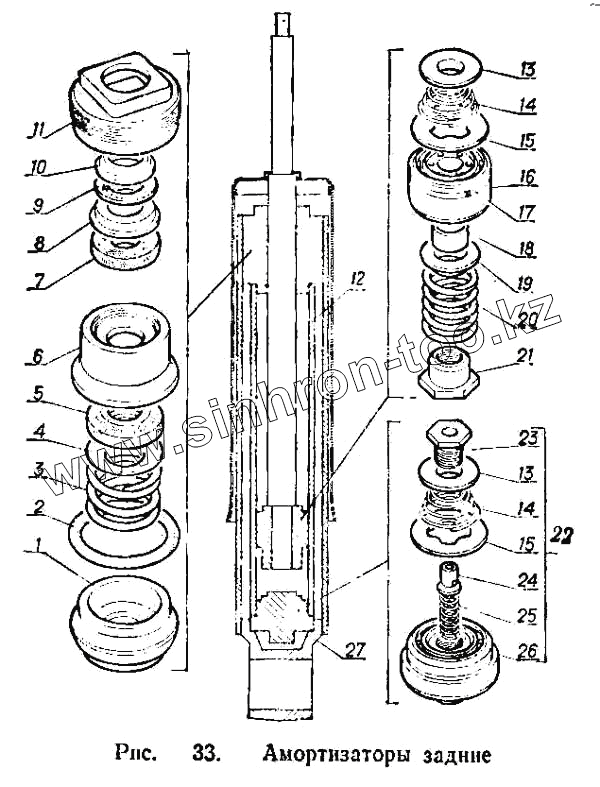

Каталог запасных частей к технике: ГАЗ-3102. Амортизаторы задние

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
1 24-2905619-01 Втулка направляющая
2 24-2905613 Кольцо уплотнительное
3 24-2905618 Пружина уплотнения
4 21-2905617 Шайба уплотнения
5 21-2905616 Уплотнение штока
6 24-2905615-10 Обойма уплотнения
7 24-2905646-10 Уплотнение наружное
8 24-2905647 Обойма наружного уплотнения
9 24-2905614 Прокладка кольца защитного
10 24-2905611-01 Кольцо защитное
11 24-2905610-01 Гайка
12 21-2915625-01 Цилиндр амортизатора
13 24-2905628 Тарелка ограничительная
14 24-2905630 Пружина перепускного клапана
15 21-2905631-Б Тарелка перепускного клапана
16 24-2905635-03 Поршень
17 24-2905636-01 Кольцо поршня
18 21-2905643-Б Втулка штока
19 21-2905640 Тарелка клапана отдачи
20 21-2915642 Пружина клапана отдачи
21 292810-П Гайка М10х1
22 24-2905650-11 Клапан сжатия в сборе
23 21-2905665 Гайка клапана сжатия
24 21-2905664-01 Втулка
25 21-2905661 Пружина
26 24-2905654-11 Корпус клапана
27 24-2915670-10 Резервуар амортизатора
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
