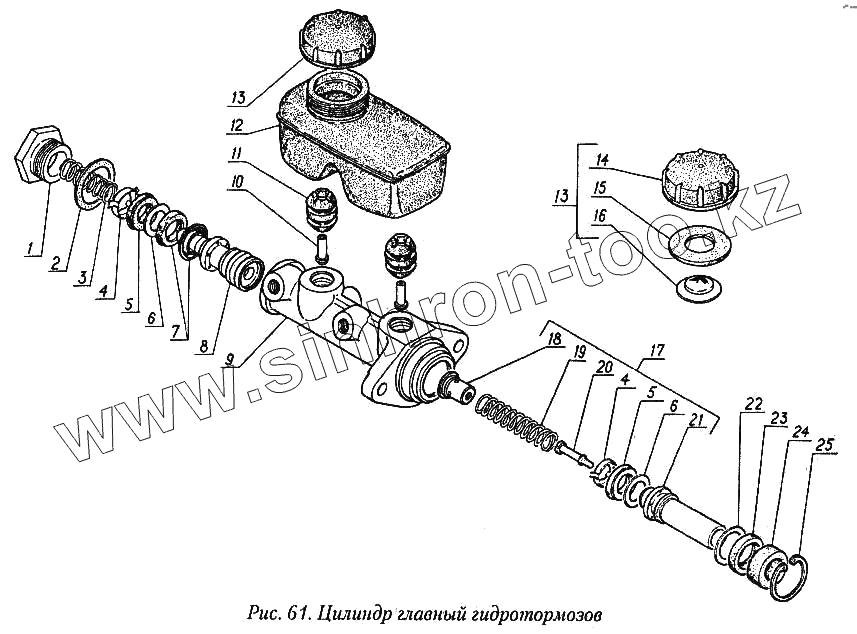

Каталог запасных частей к технике: ГАЗ-31029. Цилиндр главный гидротормозов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 24-10-3505025 Пробка цилиндра
2 51П-3550024 Прокладка пробки
3 24-10-3505031 Пружина
4 24-10-3505101 Шайба упорная поршней
5 24-10-3505035 Манжета главная
6 24-10-3505027 Шайба поршня
7 24-10-3505036 Манжета разделительная
8 24-10-3505128 Поршень вторичный
9 24-10-3505015 Корпус главного цилиндра тормозов
10 412-3505073 Трубка соединительной втулки бачка главного цилиндра тормоза
11 412-3505067 Втулка соединительная бачка главного цилиндра тормоза
12 24-10-3505100 Бачок главного цилиндра
13 412-3505110 Крышка бачка главного цилиндра в сборе
14 412-3505116 Крышка бачка
15 412-3505122 Прокладка крышки
16 412-3505119 Отражатель крышки
17 24-10-3505028 Поршень первичный в сборе
18 24-10-3505022 Держатель пружины
19 24-10-3505030 Пружина первичного поршня
20 24-10-3505037 Винт держателя
21 24-10-3505029 Поршень первичный
22 24-10-3505023 Кольцо упорное поршня
23 24-10-3505033 Манжета наружная
24 24-10-3505099 Втулка направляющая
25 297608-П29 Кольцо Б32
