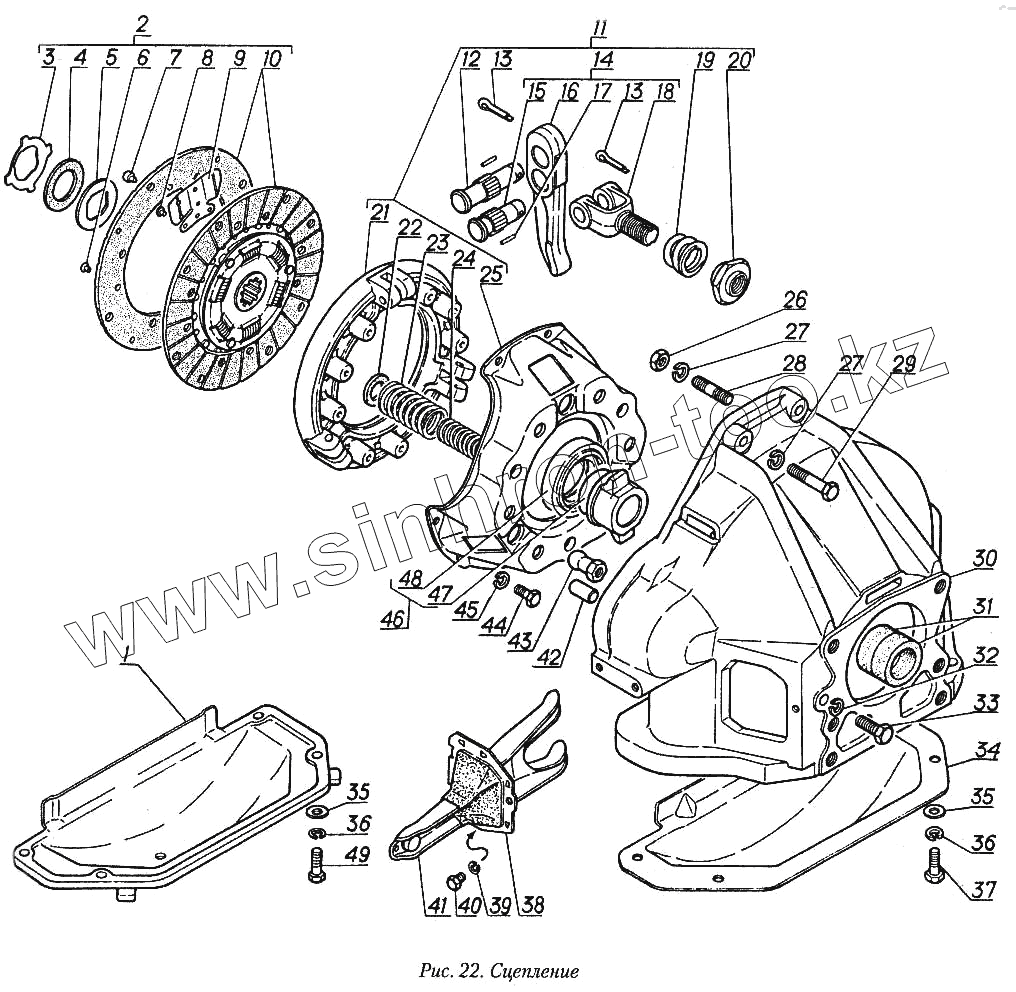

Каталог запасных частей к технике: ГАЗ-31029. Сцепление
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4022.1601018 | Нижняя часть картера | |
| 2 | 402.1601130 | Диск сцепления ведомый | |
| 3 | 4022.1601149 | Пружина нажимная демпфера | |
| 4 | 24-1601146-01 | Шайба изолирующая демпфера | |
| 5 | 24-1601145 | Шайба демпфера | |
| 6 | 293907-П | Заклепка 4х6 | |
| 7 | 24-1601162 | Груз балансировочный диска сцепления | |
| 8 | 253863-П | Заклепка 4х5 | |
| 9 | 402.1601135 | Пластина | |
| 10 | 4022.1601138 | Накладка фрикционная | |
| 11 | 402.1601090 | Диск сцепления нажимной с кожухом | |
| 12 | 11-7565 | Палец игольчатого подшипника оттяжного рычага | |
| 13 | 258023-П8 | Шплинт 2,5х12 | |
| 14 | 24-50-1601094 | Рычаг оттяжной нажимного диска с вилкой в сборе | |
| 15 | 53-1601112 | Палец вилки | |
| 16 | 24-1601095-10 | Рычаг оттяжной нажимного диска | |
| 17 | 11-7569 | Ролик 1,6х8,8111 | |
| 18 | 24-1601108-10 | Вилка опорная оттяжного рычага | |
| 19 | 24-1601105-01 | Пружина вилки оттяжного рычага | |
| 20 | 53-1601178 | Гайка регулировочная | |
| 21 | 24-1601093 | Диск сцепления нажимной | |
| 22 | 11-7567 | Шайба изолирующая нажимной пружины диска | |
| 23 | 4022.1601116 | Пружина нажимная сцепления наружная | |
| 24 | 4022.1601115 | Пружина нажимная сцепления внутренняя | |
| 25 | 402.1601125 | Кожух сцепления | |
| 26 | 292779-П8 | Гайка М10х1-4Н5Н | |
| 27 | 252136-П2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 28 | 291797-П8 | Шпилька М10х1-4hх30 | |
| 29 | 200320-П8 | Болт М10-6gх55 | |
| 30 | 402.1601015 | Картер сцепления верхняя часть | |
| 31 | 24-1601256 | Кольцо защитное направляющей втулки | |
| 32 | 252156-П2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 33 | 201521-П8 | Болт М10х1-6gх32 | |
| 34 | 24-1601018 | Картер сцепления нижняя часть | |
| 35 | 293259-П29 | Шайба 8,5 | |
| 36 | 252155-П2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 37 | 201454-П8 | Болт М8-6gх16 | |
| 38 | 52-04-1601048 | Рамка | |
| 39 | 252154-П2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 40 | 201415-П8 | Болт М6-6gх10 | |
| 41 | 3102-1601200 | Вилка сцепления в сборе | |
| 42 | 295128-П | Штифт 13х28 | |
| 43 | 11-7576 | Опора шаровая вилки подшипника выключения сцепления | |
| 44 | 290654-П8 | Болт М8-6gх22 | |
| 45 | 252135-П8 | Шайба 8 пружинная | |
| 46 | 24-1601180-02 | Муфта выключения сцепления с подшипником | |
| 47 | 24-1601185-20 | Муфта выключения сцепления | |
| 48 | В6-360710С9 | Подшипник | |
| 49 | 201458-П8 | Болт М8х1,25х25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
