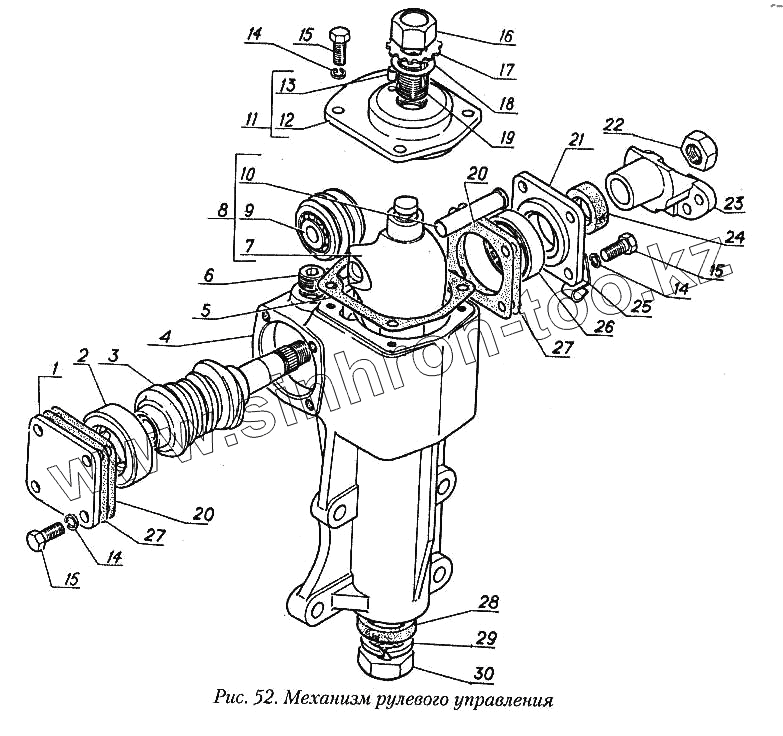

Каталог запасных частей к технике: ГАЗ-31029. Механизм рулевого управления

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

14

14

15

15

15

16

17

18

19

20

20

21

22

23

24

25

26

27

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	24-3401061		Крышка нижняя
2	20-3401075		Подшипник червяка рулевого управления нижний 877907
3	3102-3401035-10		Вал с червяком в сборе
4	24-3401010		Картер рулевого механизма в сборе
5	24-3401084		Прокладка боковой крышки
6	296576-П29		Пробка КГ1/2"
7	24-3401164-01		Вал сошки в сборе
8	24-3401060-01		Вал сошки рулевого механизма с роликом в сборе
9	24-3401062		Ролик-шарикоподшипник в сборе 776701х
10	24-3401073		Ось ролика
11	24-3401080-01		Крышка боковая в сборе
12	24-3401083-10		Крышка боковая
13	258623-П		Штифт 5х8
14	252155-П29		Шайба пружинная 8
15	201456-П29		Болт М8-6gх20 ОСТ 37.001.123-96
16	51-3401067		Гайка
17	51-3401082		Шайба стопорная
18	51-3401081		Прокладка стопорной шайбы
19	51-3401063-30		Винт регулировочный
20	М-3556		Прокладка нижней крышки картера рулевого управления тонкая
21	13-3401047		Крышка картера верхняя
22	250636-П29		Гайка М16х1,5-6Н ОСТ 37.001.124-93
23	24-3401140		Фланец соединительной муфты
24	63А-4207115		Манжета в сборе
25	3102-3802040		Скоба
26	20-3401071		Подшипник червяка рулевого механизма верхний 977907К1
27	М-3555		Прокладка толстая
28	20-3401023-Б		Манжета в сборе
29	252162-П29		Шайба 22 пружинная
30	250651-П29		Гайка М22х1,5-4Н5Н

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
