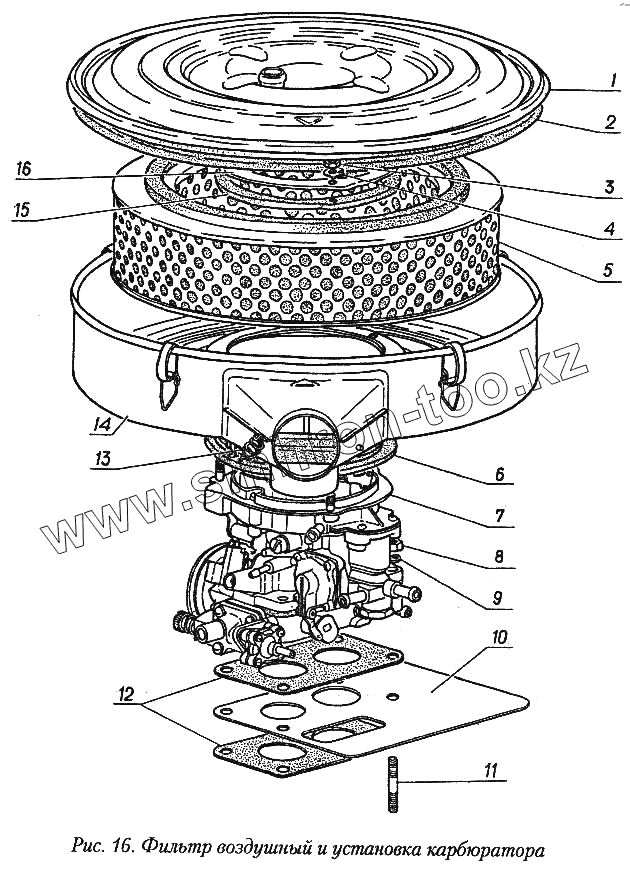

Каталог запасных частей к технике: ГАЗ-31029. Фильтр воздушный и установка карбюратора

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	3102-1109015		Крышка фильтра с уплотнителем
2	3102-1109042		Уплотнитель крышки
3	250608-П29		Гайка М6-6Н ОСТ 37.001.124-93
4	293216		Шайба 6
5	3102-1109013		Элемент фильтрующий в сборе
6	3102-1109129		Прокладка нижняя
7	К151-1107010		Карбюратор
8	250503-П29		Гайка М8х1-4Н5Н
9	252155-П29		Шайба пружинная 8
10	4021.1107012		Экран карбюратора
11	874332-П2		Шпилька М8х1-4hх45
12	4021.1107015		Прокладка между карбюратором и впускной трубой
13	11-7562		Пружина оттяжная муфты подшипника выключения сцепления
14	24-10-1109033		Корпус фильтра с пружиной
15	3102-1109060		Прокладка верхняя
16	3102-1109130		Пластина

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
