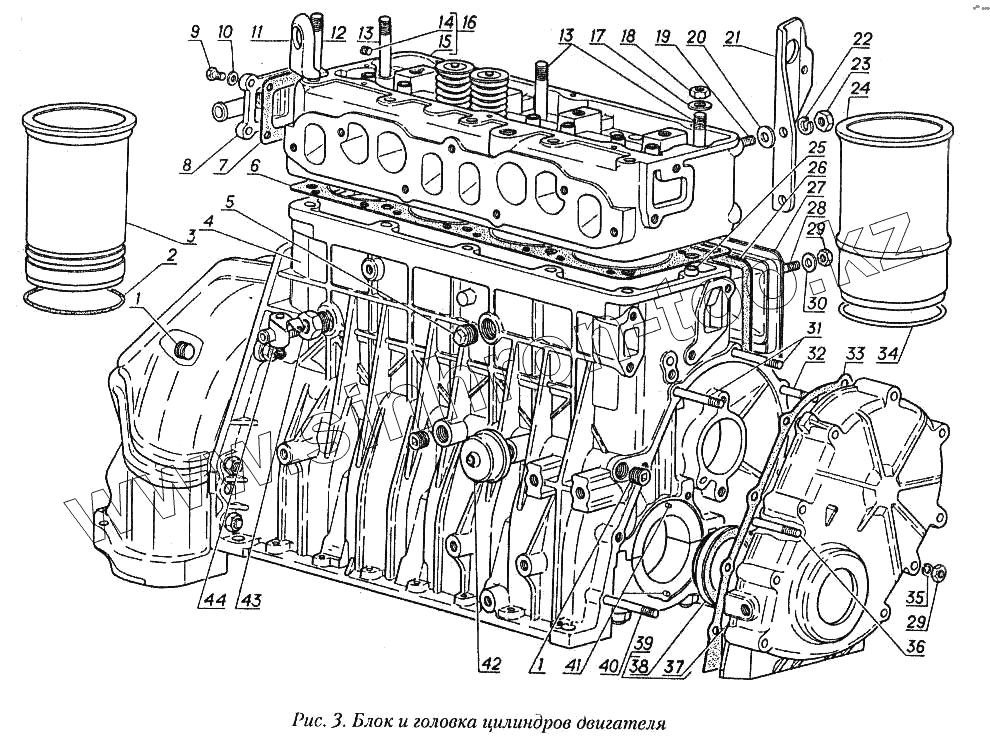

Каталог запасных частей к технике: ГАЗ-31029. Блок и головка цилиндров двигателя
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 296563-П8 | Пробка КГ 3/8" | |
| 2 | 66-1002024 | Прокладка гильзы цилиндра | |
| 3 | 24-1002020-04 | Гильза цилиндра | |
| 4 | 4022.1002009-01 | Блок цилиндров с крышками коренных подшипников с картером сцепления и пробками | |
| 5 | 262512-П | Пробка КГ 1/4" | |
| 6 | 4021.1003020 | Прокладка головки цилиндров | |
| 7 | 21-1003084-01 | Прокладка | |
| 8 | 4022.1003082-12 | Крышка отверстия водяной рубашки | |
| 9 | 201458-П29 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 10 | 293271-П8 | Шайба 8 | |
| 11 | 4022.1002350 | Скоба | |
| 12 | 874331-П | Шпилька М12х1,25-4h6hх120 | |
| 13 | 874330 | Шпилька М12х1,25-4h6hх100 | |
| 14 | 262541-П | Пробка КГ 1/8 | |
| 15 | 402.1003010-10 | Головка блока цилиндров с втулками, седлами и пробкой | |
| 16 | 402.1003007-10 | Головка блока цилиндров с клапанами | |
| 17 | 293370-П8 | Шайба 12 | |
| 18 | 292127-П8 | Гайка М12х1,25-6Н | |
| 19 | 291785-П2 | Шпилька М10х(1,5-Сп/1-4Н)х22 ОСТ 37.001.180-96 | |
| 20 | 874609-П29 | Шайба 10 | |
| 21 | 4022.1002356 | Скоба | |
| 22 | 252136-П29 | Шайба 10Т | |
| 23 | 250513-П29 | Гайка М10х1-6Н | |
| 24 | 4022.1002023 | Гильза | |
| 25 | 14-1003085-01 | Штифт 15,5х20 | |
| 26 | 24-1002116 | Прокладка крышки коробки толкателей | |
| 27 | 24-1002110-30 | Крышка коробки толкателей в сборе | |
| 28 | 291751-П2 | Шпилька М8х1-4hх30 | |
| 29 | 250511-П8 | Гайка М8х1 | |
| 30 | 293264-П | Шайба 8 | |
| 31 | 874368-П8 | Шпилька М8х1х60 | |
| 32 | 200299-П8 | Болт М8х1-6gх70 | |
| 33 | 24-1002064-01 | Прокладка крышки распределительных шестерен | |
| 34 | 4022.1002024 | Кольцо уплотнительное | |
| 35 | 252155-П29 | Шайба пружинная 8 | |
| 36 | 200302-П8 | Болт М8х1-6gх85 | |
| 37 | 4021.1002060 | Крышка распределительных шестерен | |
| 38 | 53-1005032-01 | Манжета в сборе | |
| 39 | 4021.1002058 | Крышка распределительных шестерен с манжетой | |
| 40 | 291752-П2 | Шпилька М8х1-4hх38 | |
| 41 | 258611-П | Штифт 4х10 | |
| 42 | ММ358-Э | Датчик указателя давления масла | |
| 43 | 20-1002199 | Штуцер | |
| 44 | ПС7-1-0 | Кран в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
