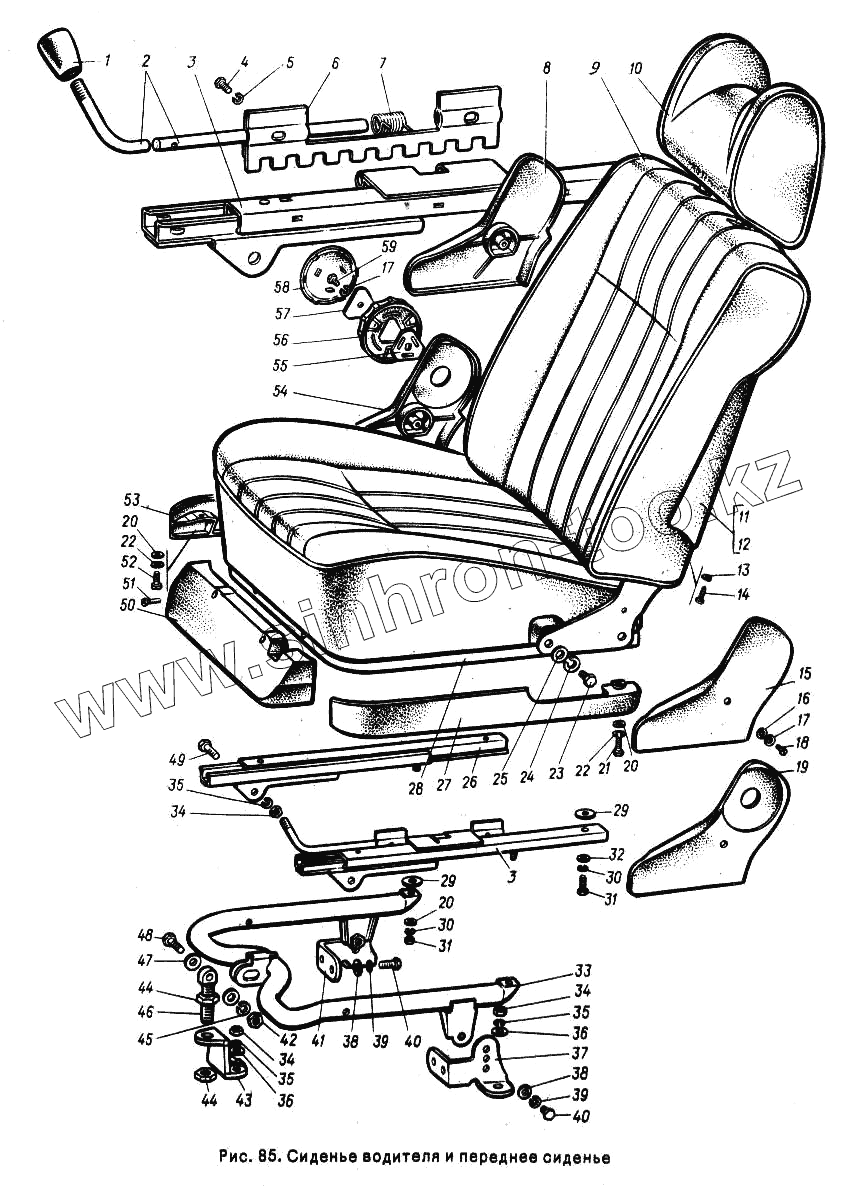

Каталог запасных частей к технике: ГАЗ-24-10. Сиденье водителя и переднее сиденье
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
20
20
21
22
22
23
24
25
26
27
28
29
29
30
30
31
31
32
33
34
34
34
35
35
35
36
36
37
38
38
39
39
40
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 24-6804063-01 | Рукоятка фиксатора | |
| 2 | 3102-6804011 | Салазки механизма регулирования левые в сборе | |
| 3 | 3102-6804062 | Ось защелки салазок | |
| 4 | 290287-П29 | Болт М4х14 | |
| 5 | 252132-П29 | Шайба 4 | |
| 6 | 3102-6804058 | Защелка салазок в сборе | |
| 7 | 24-6804064 | Пружина защелки салазок | |
| 8 | 3102-6810244 | Облицовка сиденья верхняя правая | |
| 9 | 3102-6805010-02 | Спинка с подголовником в сборе | |
| 10 | 3102-6808010 | Подголовник в сборе (обивка - ткань «Стрелка») | |
| 11 | 3102-6805273 | Облицовка левая в сборе | |
| 12 | 3102-6805272 | Облицовка правая в сборе | |
| 13 | 252035-П29 | Шайба 4 ОСТ 37.001.144-96 | |
| 14 | 240820-П29 | Винт М4х18 ОСТ 37.001.188-81 | |
| 15 | 3102-6800245 | Облицовка сиденья верхняя левая | |
| 16 | 252003-П29 | Шайба 5 ОСТ 37.001.144-96 | |
| 17 | 252153-П29 | Шайба 5 | |
| 18 | 222501-П29 | Винт М5-6gх20 | |
| 19 | 3102-6810245 | Облицовка сиденья верхняя левая | |
| 20 | 252004-П29 | Шайба 6 ОСТ 37.001.144-96 | |
| 21 | 201420-П29 | Болт М6-6gх20 ОСТ 37.001.123-96 | |
| 22 | 252154-П29 | Шайба 6Л ОСТ 37.001.115-75 | |
| 23 | 291493-П29 | Болт М10х30 | |
| 24 | 252157-П29 | Шайба 12 пружинная | |
| 25 | 252007-П29 | Шайба 12 ОСТ 37.001.144-96 | |
| 26 | 3102-6804010 | Салазки правые в сборе | |
| 27 | 3102-6800251 | Облицовка нижняя левая | |
| 28 | 3102-6803010-02 | Подушка в сборе (обивка полушерсть) | |
| 29 | 24-6800020 | Прокладка | |
| 30 | 252134-П29 | Шайба 6 | |
| 31 | 250508-П29 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 32 | 293246-П29 | Шайба 6,5 | |
| 33 | 3102-6804440 | Рама механизма регулирования сидений в сборе | |
| 34 | 250510-П29 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 35 | 252135-П29 | Шайба 8Т | |
| 36 | 252038-П29 | Шайба 8 ОСТ 37.001.144-96 | |
| 37 | 3102-6800117 | Кронштейн задний верхний левый | |
| 38 | 252005-П29 | Шайба 8 ОСТ 37.001.144-96 | |
| 39 | 252155-П29 | Шайба пружинная 8 | |
| 40 | 290617-П29 | Болт М8-6gх22 | |
| 41 | 3102-6800116 | Кронштейн задний верхний правый | |
| 42 | 250512-П29 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 43 | 3102-6800112 | Кронштейн крепления сиденья передний верхний | |
| 44 | 250636-П29 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 45 | 252136-П29 | Шайба 10Т | |
| 46 | 41-9302226 | Стойка | |
| 47 | 252006-П29 | Шайба 10 ОСТ 37.001.144-96 | |
| 48 | 201505-П29 | Болт М10-6gх45 ОСТ 37.001.123-96 | |
| 49 | 201466-П29 | Болт М8-6gх45 ОСТ 37.001.123-96 | |
| 50 | 3102-6800260 | Облицовка сиденья передняя | |
| 51 | 222527-П29 | Винт М6-6gх20 | |
| 52 | 224624-П29 | Винт М6-6gх14 ОСТ 37.001.130-81 | |
| 53 | 3102-6800250 | Облицовка нижняя правая | |
| 54 | 3102-6800244 | Облицовка сиденья верхняя правая | |
| 55 | 3102-6805513 | Шайба стопорная | |
| 56 | 3102-6805501 | Ручка шарнира | |
| 57 | 3102-6805504 | Усилитель ручки шарнира | |
| 58 | 3102-6805506 | Заглушка ручки | |
| 59 | 290410-П29 | Болт М5-6gх20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
