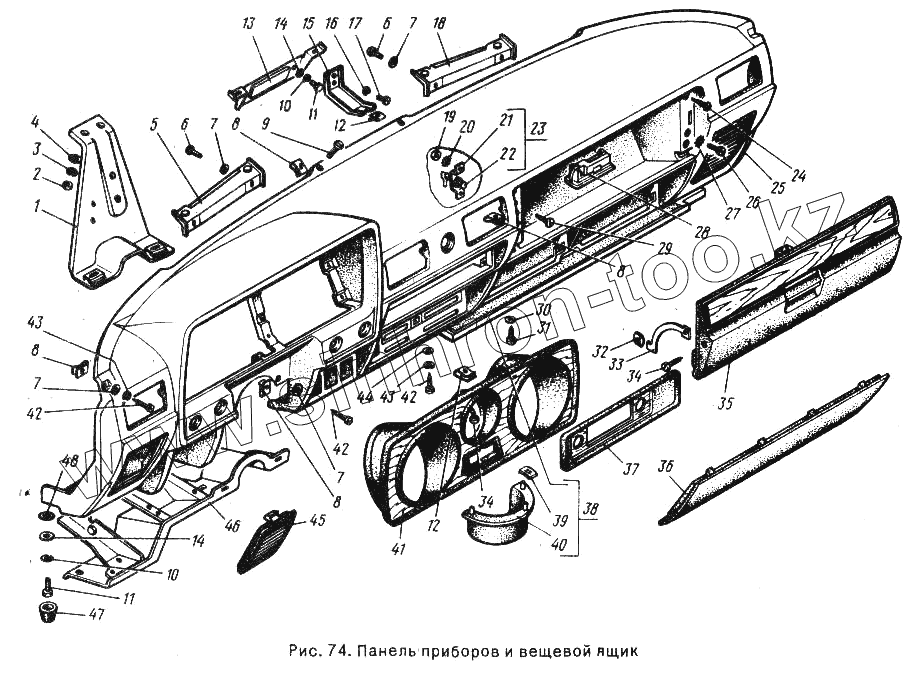

Каталог запасных частей к технике: ГАЗ-24-10. Панель приборов и вещевой ящик
1
2
3
4
5
6
6
7
7
7
7
8
8
8
8
9
10
10
11
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
42
42
43
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 24-10-5325210 | Распорка панели приборов | |
| 2 | 250510-П29 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 3 | 252155-П29 | Шайба пружинная 8 | |
| 4 | 252038-П29 | Шайба 8 ОСТ 37.001.144-96 | |
| 5 | 3102-5325075 | Усилитель верхний левый | |
| 6 | 240819-П29 | Винт М4х16 ОСТ 37.001.188-81 | |
| 7 | 252002-П29 | Шайба 4 ОСТ 37.001.144-96 | |
| 8 | 292663-П29 | Гайка М4 | |
| 9 | 290303 | Винт 4х30 | |
| 10 | 252134-П29 | Шайба 6 | |
| 11 | 201419-П29 | Болт М6-6gх18 ОСТ 37.001.123-96 | |
| 12 | 3102-5303320 | Гайка специальная | |
| 13 | 3102-5325194-10 | Кронштейн крепления панели приборов центральный | |
| 14 | 252037-П29 | Шайба 6 ОСТ 37.001.144-96 | |
| 15 | 3102-5325100 | Кронштейн нижней надставки правый | |
| 16 | 252154-П29 | Шайба 6Л ОСТ 37.001.115-75 | |
| 17 | 224622-П29 | Винт М6-6gх10 ОСТ 37.001.130-81 | |
| 18 | 3102-5325074-10 | Усилитель верхний правый | |
| 19 | 250462-П29 | Гайка М4-6Н ОСТ 37.001.124-93 | |
| 20 | 252232-П29 | Шайба 4 | |
| 21 | 3102-5303128 | Кронштейн | |
| 22 | ВК-409 | Выключатель освещения вещевого ящика (24-3803130) | |
| 23 | 3102-5303126 | Кронштейн с выключателем плафона | |
| 24 | 30-5303045 | Буфер | |
| 25 | 3102-5325128-10 | Панель приборов | |
| 26 | 290402 | Винт М5х12 | |
| 27 | 252233-П29 | Шайба 2-5 ОСТ 37.001.146-75 | |
| 28 | 14-3714012 | Плафон ПК-142 | |
| 29 | 290306 | Винт М4-6hх12 | |
| 30 | 293157 | Шайба 4 | |
| 31 | 290299 | Винт 4х18 | |
| 32 | 52-5303098-7 | Буфер ограничителя | |
| 33 | 3102-5303096-10 | Ограничитель дверцы вещевого ящика | |
| 34 | 290290 | Винт 4х16 | |
| 35 | 3102-5303008-10 | Дверца вещевого ящика с арматурой | |
| 36 | 24-10-5325280 | Крышка люка | |
| 37 | 24-10-5325260 | Облицовка радиоприемника | |
| 38 | 3102-5325034 | Надставка нижняя правая в сборе | |
| 39 | 13-8402194 | Держатель декоративной накладки | |
| 40 | 3102-5325320 | Облицовка мотора отопителя | |
| 41 | 3102-5325266-01 | Облицовка комбинации приборов | |
| 42 | 240822-П29 | Винт 4х25 ОСТ 37.001.188-81 | |
| 43 | 252132-П29 | Шайба 4 | |
| 44 | 293151-П29 | Шайба 4 | |
| 45 | 3102-5325250 | Облицовка громкоговорителя | |
| 46 | 3102-5325198 | Усилитель панели приборов у рулевой колонки | |
| 47 | 3102-5325184 | Накладка | |
| 48 | 293226-П29 | Шайба 6,5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
