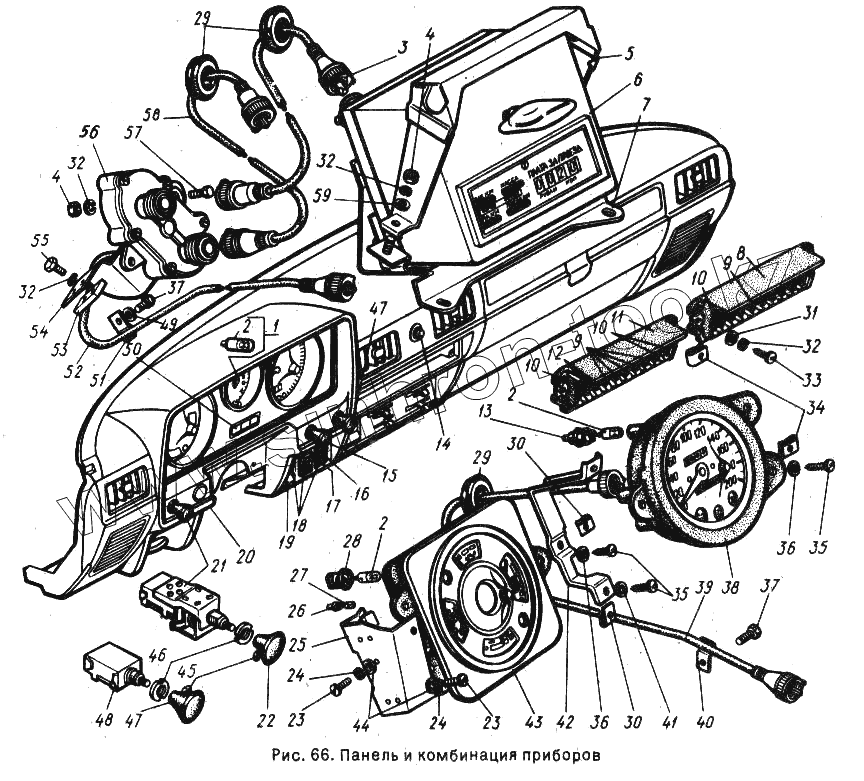

Каталог запасных частей к технике: ГАЗ-24-10. Панель и комбинация приборов
1
2
2
2
3
4
4
5
6
7
8
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
29
30
30
31
32
32
32
32
33
34
35
35
36
36
37
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | АЧЖ-3 | Часы автомобильные (4Ю28 17003ГЧ) | |
| 2 | 14-3713033 | Лампа (АМН12-3) | |
| 3 | Г-24-01-3817022-01 | Вал гибкий от редуктора к таксометру ГВ156 | |
| 4 | 250608-П29 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 5 | 24-01-3817050 | Стяжка в сборе | |
| 6 | ТАМ-Л1 | Таксометр (24-01-3817010-10) | |
| 7 | 24-11-3817060 | Основание крепления таксометрав сборе | |
| 8 | ПР121 | Блок предохранителей (ПР121.3722000) | |
| 9 | ПР112-3722100А | Предохранитель 8А плавкий | |
| 10 | ПР112-3722200А | Вставка плавкая 16А | |
| 11 | 14-3722227 | Блок предохранителя для десяти плавких вставок ПР112 | |
| 12 | ПР119-3722210 | Предохранитель 6А плавкий (24-3722206) | |
| 13 | ЛВ211-329 | Патрон (ЛВ211-3714329) со штекером | |
| 14 | 24.3710 | Выключатель аварийной сигнализации | |
| 15 | 24110810001 | Тяга воздушной заслонки | |
| 16 | 3102-3803300 | Выключатель проверки контрольных ламп П150-14.17 | |
| 17 | 3102-3743148 | Переключатель противотуманных фар П147-02.03 | |
| 18 | 2103-3709680 | Рамка переключателя | |
| 19 | П150-05.20 | Переключатель антенны | |
| 20 | 52-8101164-7 | Заглушка | |
| 21 | 41.3709000-Э | Переключатель света центральный | |
| 22 | 3102-3709051 | Ручка переключателя освещения в сборе | |
| 23 | 224599-П29 | Винт М5-6gх14 | |
| 24 | 252133-П2 | Шайба 5Т ОСТ 37.001.115-75 | |
| 25 | 3102-3801039-10 | Кронштейн левый | |
| 26 | 15-3801300 | Патрон ламп | |
| 27 | А12-1.2 | Лампа накаливания (12В) | |
| 28 | КП193-100 | Патрон ламп | |
| 29 | 20-1104091 | Втулка уплотнительная | |
| 30 | 292663-П29 | Гайка М4 | |
| 31 | 252035-П29 | Шайба 4 ОСТ 37.001.144-96 | |
| 32 | 252152-П2 | Шайба 4Л ОСТ 37.001.115-75 | |
| 33 | 240822-П29 | Винт 4х25 ОСТ 37.001.188-81 | |
| 34 | 3102-5303320 | Гайка специальная | |
| 35 | 240820-П29 | Винт М4х18 ОСТ 37.001.188-81 | |
| 36 | 293151-П29 | Шайба 4 | |
| 37 | 201454-П29 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 38 | 14-3802010 | Спидометр СП138Б-Э | |
| 39 | ГВ-20Д-01 | Вал гибкий спидометра | |
| 40 | 297480-П29 | Скоба крепления трубки | |
| 41 | 252002-П29 | Шайба 4 ОСТ 37.001.144-96 | |
| 42 | 3102-3801044 | Кронштейн правый | |
| 43 | 14-3801010 | Комбинация приборов КП125-Э | |
| 44 | 45 9811 1254 | Шайба 5 | |
| 45 | 290115-П29 | Винт М3х4 ГОСТ 1477-84 | |
| 46 | 53А-3716206 | Гайка стопорная | |
| 47 | 3102-8126072-01 | Ручка | |
| 48 | 24-10-8126110 | Переключатель обогрева заднего стекла П316-Э | |
| 49 | 252275-П29 | Шайба 8 | |
| 50 | 1702.3803010 | Табло сигнализаторов | |
| 51 | 297484-П29 | Скоба | |
| 52 | Г-24-01-3817020-01 | Вал гибкий от коробки передач к редуктору ГВ155 | |
| 53 | 66-8406024 | Пластина задняя | |
| 54 | 24-01-3817214 | Кронштейн | |
| 55 | 201416-П29 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 56 | 20А-3817210-Б | Редуктор провода гибких валов к спидометру и таксометру в сборе | |
| 57 | 201418-П29 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 58 | Г-24-01-3802020-01 | Вал гибкий привода спидометра ГВ157 | |
| 59 | 252004-П29 | Шайба 6 ОСТ 37.001.144-96 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
