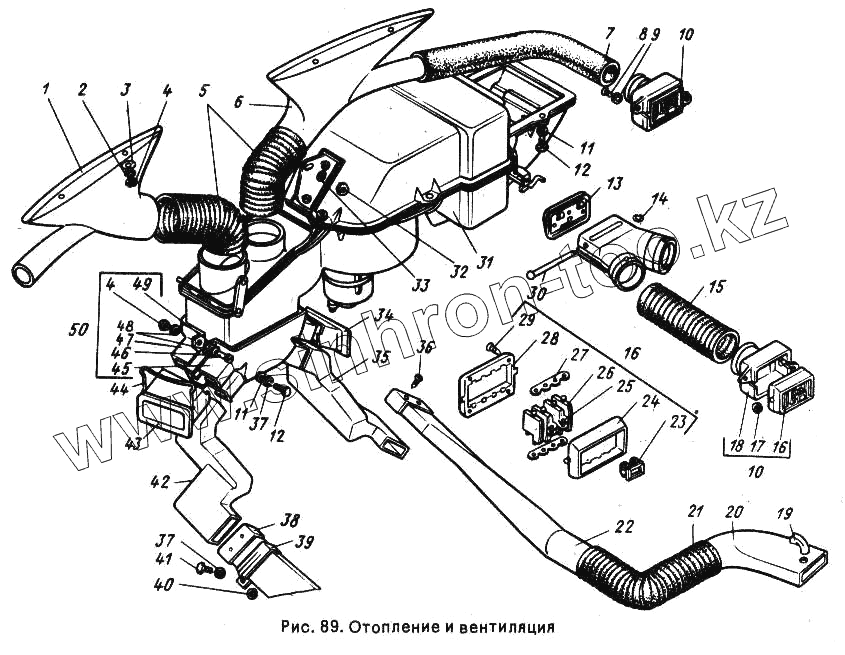

Каталог запасных частей к технике: ГАЗ-24-10. Отопление и вентиляция
1
2
3
4
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3102-8102491 | Патрубок левый | |
| 2 | 252273-П29 | Шайба 5 ОСТ 37.001.146-75 | |
| 3 | 293198-П29 | Шайба 5 | |
| 4 | 250464-П29 | Гайка М5-6Н ОСТ 37.001.124-93 | |
| 5 | 3102-8102060 | Шланг | |
| 6 | 3102-8102490 | Патрубок правый | |
| 7 | 3102-8108060-10 | Шланг | |
| 8 | 240620-П29 | Винт 4х18 | |
| 9 | 293158-П | Шайба 4 | |
| 10 | 3102-8108090 | Патрубок воздухопровода в сборе | |
| 11 | 252004-П29 | Шайба 6 ОСТ 37.001.144-96 | |
| 12 | 201418-П29 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 13 | 3102-8104196 | Крышка короба вентиляции кузова с уплотнителем в сборе | |
| 14 | 293025-П2 | Стопор оси | |
| 15 | 3102-8104174 | Шланг | |
| 16 | 14-8108100 | Сопло патрубка воздухопровода в сборе | |
| 17 | 293228-П29 | Шайба б | |
| 18 | 14-8108094 | Патрубок воздухопровода боковой | |
| 19 | 3102-8103140 | Пистон | |
| 20 | 3102-8103058 | Патрубок выходной | |
| 21 | 3102-8103122 | Шланг патрубка распределителя | |
| 22 | 3102-8103030 | Распределитель отопителя задний правый | |
| 23 | 14-8108112 | Ручка заслонки сопла в сборе | |
| 24 | 14-8108102 | Корпус сопла патрубка воздухопровода | |
| 25 | 3102-8108108 | Заслонка сопла №2 | |
| 26 | 3102-8108106 | Заслонка сопла №1 | |
| 27 | 14-8108110 | Поводок заслонок сопла | |
| 28 | 14-8108104 | Крышка корпуса сопла патрубка | |
| 29 | 45 9661 1523 | Шуруп 3х18 | |
| 30 | 3102-8104206 | Ось крышки | |
| 31 | 3102-8101010 | Отопитель кузова в сборе | |
| 32 | 250610-П29 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 33 | 252275-П29 | Шайба 8 | |
| 34 | 3102-8103024 | Патрубок правый | |
| 35 | 3102-8103072 | Переходник заднего распределителя правый | |
| 36 | 240836-П29 | Винт 5х12 ОСТ 37.001.188-81 | |
| 37 | 252154-П29 | Шайба 6Л ОСТ 37.001.115-75 | |
| 38 | 3102-8103031 | Распределитель отопителя задний левый | |
| 39 | 3102-8103056 | Кронштейн верхний | |
| 40 | 66-6803206 | Прокладка | |
| 41 | 201416-П29 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 42 | 3102-8103073 | Переходник заднего распределителя левый | |
| 43 | 3102-8103025 | Патрубок левый | |
| 44 | 3102-8103026 | Держатель патрубка | |
| 45 | 3102-8103019 | Распределитель передний нижний | |
| 46 | 224599-П29 | Винт М5-6gх14 | |
| 47 | 3102-8103018 | Распределитель передний верхний | |
| 48 | 252003-П29 | Шайба 5 ОСТ 37.001.144-96 | |
| 49 | 252153-П29 | Шайба 5 | |
| 50 | 3102-8103016 | Распределитель отопителя передний в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
