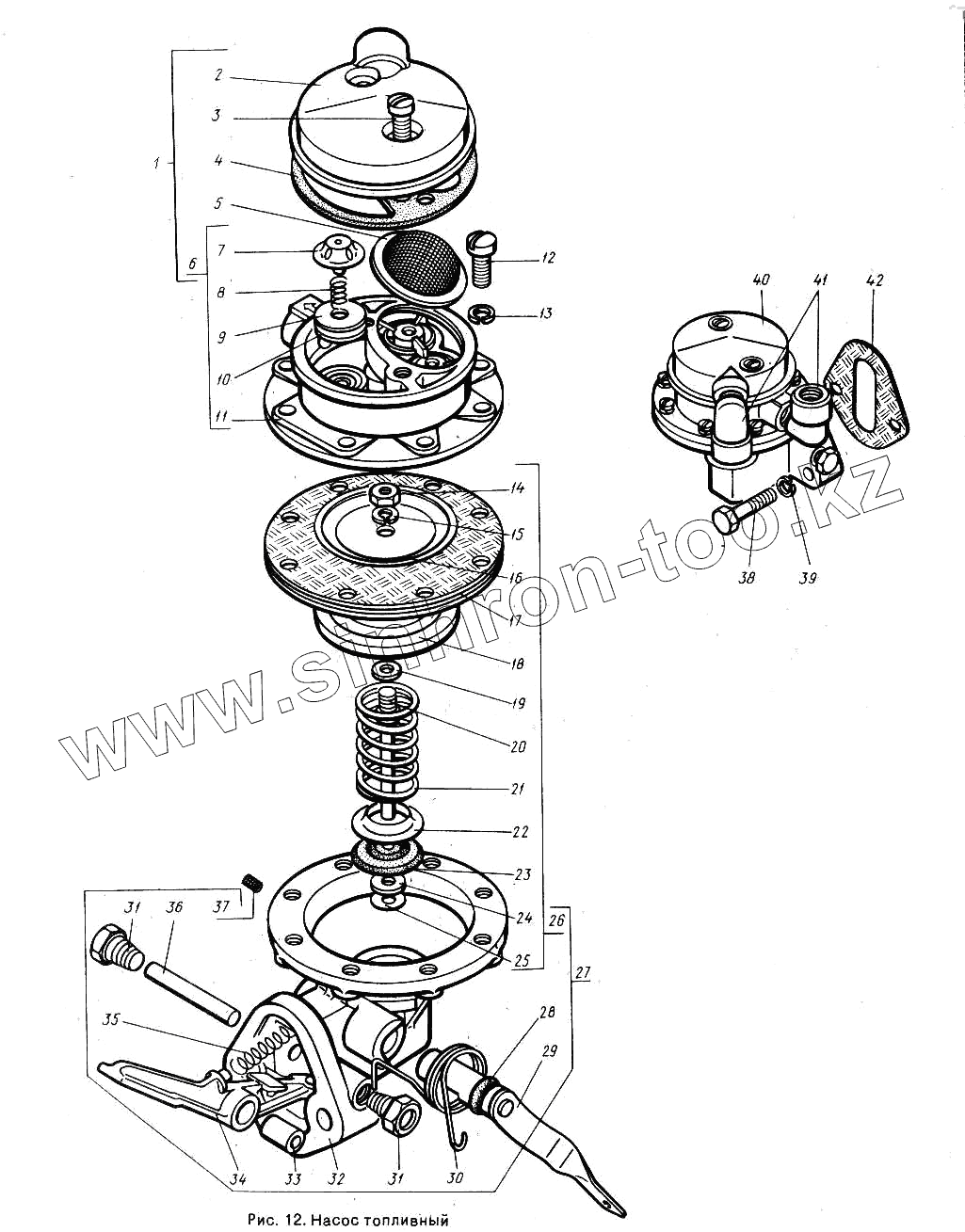

Каталог запасных частей к технике: ГАЗ-24-10. Насос топливный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 51А-1106015-А | Головка топливного насоса в сборе | |
| 2 | 51А-1106055-Б | Крышка головки бензинового насоса | |
| 3 | 222528-П29 | Винт М6-6gх22 | |
| 4 | 13-1106058 | Прокладка крышки насоса | |
| 5 | 51А-1106045 | Фильтр бензинового насоса в сборе | |
| 6 | 51А-1106016 | Головка топливного насоса с клапанами в сборе | |
| 7 | 51А-1106026 | Обойма клапана | |
| 8 | 51А-1106027 | Пружина | |
| 9 | 51А-1106023 | Пластина клапана | |
| 10 | 13-1106022-6 | Клапан | |
| 11 | 51А-1106018 | Головка насоса | |
| 12 | 222525-П29 | Винт М6-6gх16 ОСТ 37.001.128-96 | |
| 13 | 252134-П2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 14 | 250464-П29 | Гайка М5-6Н ОСТ 37.001.124-93 | |
| 15 | 252133-П2 | Шайба 5Т ОСТ 37.001.115-75 | |
| 16 | 51А-1106147 | Шайба диафрагмы верхняя | |
| 17 | 13-1106142 | Диафрагма топливного насоса | |
| 18 | 51А-1106146 | Шайба нижняя | |
| 19 | 51А-1106149 | Шайба уплотнительная | |
| 20 | 51А-1106144 | Тяга диафрагмы | |
| 21 | 51А-1106150 | Пружина | |
| 22 | 51А-1106153 | Держатель | |
| 23 | 51А-1106154 | Уплотнитель тяги диафрагмы | |
| 24 | 51А-1106156 | Шайба рычага топливного насоса верхняя | |
| 25 | 51А-1106158 | Шайба упорная | |
| 26 | 51А-1106140 | Диафрагма топливного насоса в сборе | |
| 27 | 24-1106090 | Корпус в сборе | |
| 28 | 51А-1106100 | Уплотнитель | |
| 29 | 51А-1106095-10 | Валик в сборе | |
| 30 | 51А-1106175 | Пружина рычага ручного привода | |
| 31 | 51А-1106127 | Заглушка | |
| 32 | 24-1106094 | Корпус | |
| 33 | 13-1106124-Б | Втулка рычага | |
| 34 | 24-1106108 | Рычаг | |
| 35 | 51А-1106118 | Пружина рычага | |
| 36 | 51А-1106128 | Валик рычага | |
| 37 | К37-43 | Сетка корпуса | |
| 38 | 200263-П29 | Болт М8-6gх35 ОСТ 37.001.122-96 | |
| 39 | 252155-П2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 40 | 24-1106010-10 | Насос со штуцерами в сборе (Б9В-Б) | |
| 41 | 298348-П | Штуцер КГ 1/4" | |
| 42 | 13-1106170-02 | Прокладка между бензиновым насосом и двигателем |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
