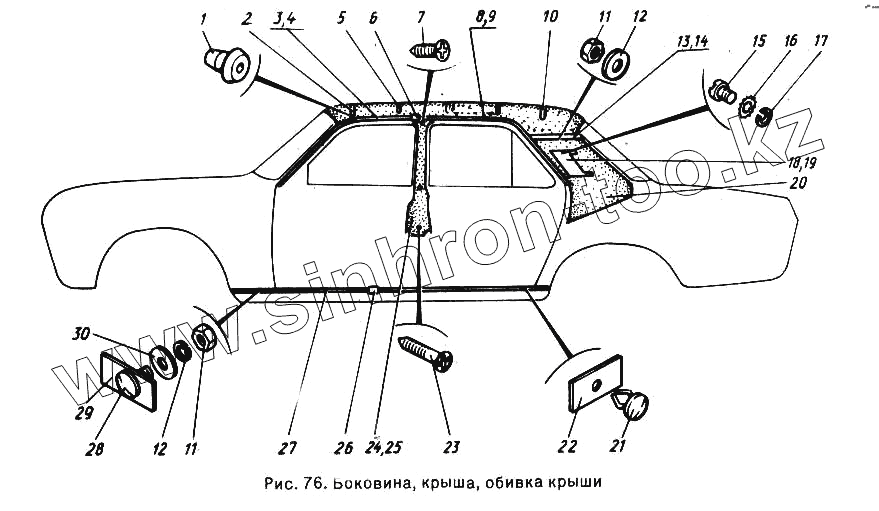

Каталог запасных частей к технике: ГАЗ-24-10. Боковина, крыша, обивка крыши

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 24-5702108 Втулка дуг обивки
2 24-5702040 Дуги № 1 и № 3 обивки
3 3102-5701186 Облицовка желоба боковая передняя правая
4 3102-5701187 Облицовка желоба боковая передняя левая
5 24-5702042 Дуги № 2 и № 4 обивки
6 3102-5701190 Муфта
7 290299 Винт 4х18
8 3102-5701188 Облицовка желоба боковая задняя правая
9 3102-5701189 Облицовка желоба боковая задняя левая
10 24-5702048 Дуга № 5 обивки крыши
11 250464-П29 Гайка М5-6Н ОСТ 37.001.124-93
12 293205-П29 Шайба 5
13 24-5401078-01 Накладка угловой панели боковины правая
14 24-5401079-01 Накладка угловой панели боковины левая
15 224570-П29 Винт М4-6gх8 ОСТ 37.001.130-81
16 293151-П29 Шайба 4
17 293226-П29 Шайба 6,5
18 24-5401594 Облицовка правая
19 24-5401595 Облицовка левая
20 3102-5702010 Обивка крыши
21 353127 Пистон
22 24-5401484 Держатель
23 290303 Винт 4х30
24 3102-5401620 Накладка облицовочная верхняя правая в сборе
25 3102-5401621 Накладка облицовочная верхняя левая в сборе
26 21-5603028 Муфта
27 24-5401480 Молдинг
28 290383-П Болт 5х14
29 21Ю-8402860 Держатель в сборе
30 252153-П29 Шайба 5
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
