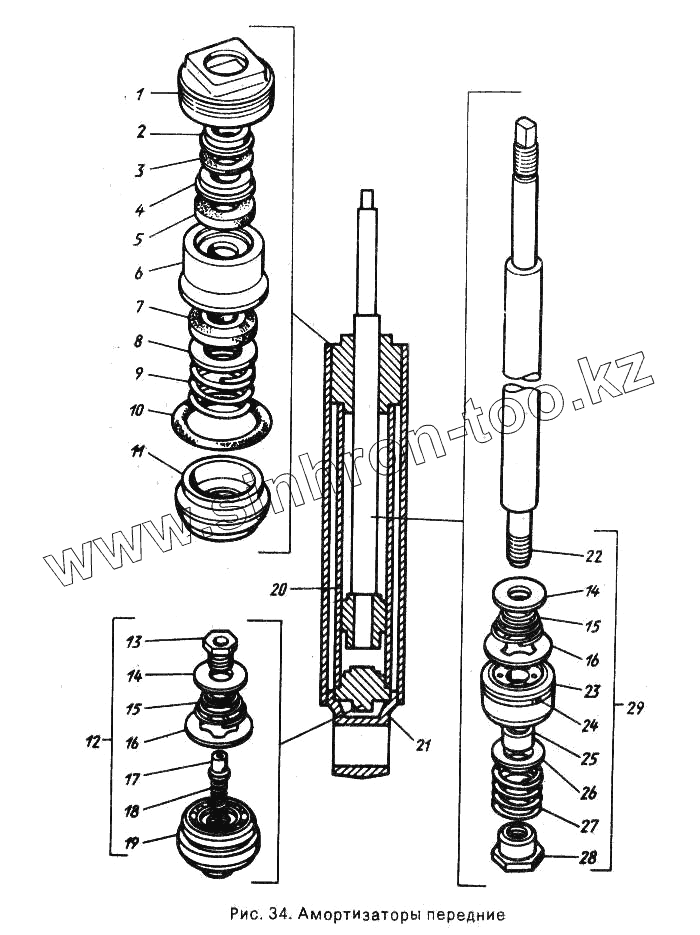

Каталог запасных частей к технике: ГАЗ-24-10. Амортизаторы передние

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
1 24-2905610-01 Гайка
2 24-2905611-01 Кольцо защитное
3 24-2905614 Прокладка кольца защитного
4 24-2905647 Обойма наружного уплотнения
5 24-2905646-10 Уплотнение наружное
6 24-2905615-10 Обойма уплотнения
7 21-2905616 Уплотнение штока
8 21-2905617 Шайба уплотнения
9 24-2905618 Пружина уплотнения
10 24-2905613 Кольцо уплотнительное
11 24-2905619-01 Втулка направляющая
12 24-2905650-11 Клапан сжатия в сборе
13 21-2905665 Гайка клапана сжатия
14 24-2905628 Тарелка ограничительная
15 24-2905630 Пружина перепускного клапана
16 21-2905631-Б Тарелка перепускного клапана
17 21-2905664-01 Втулка
18 21-2905661 Пружина
19 24-2905654-11 Корпус клапана
20 21-2905625-01 Цилиндр
21 24-2905670-10 Резервуар амортизатора в сборе
22 24-2905607 Шток
23 24-2905635-03 Поршень
24 24-2905636-01 Кольцо поршня
25 21-2905643-Б Втулка штока
26 21-2905640 Тарелка клапана отдачи
27 21-2905642 Пружина
28 292810-П Гайка М10х1
29 24-2905602 Шток с поршнем в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
