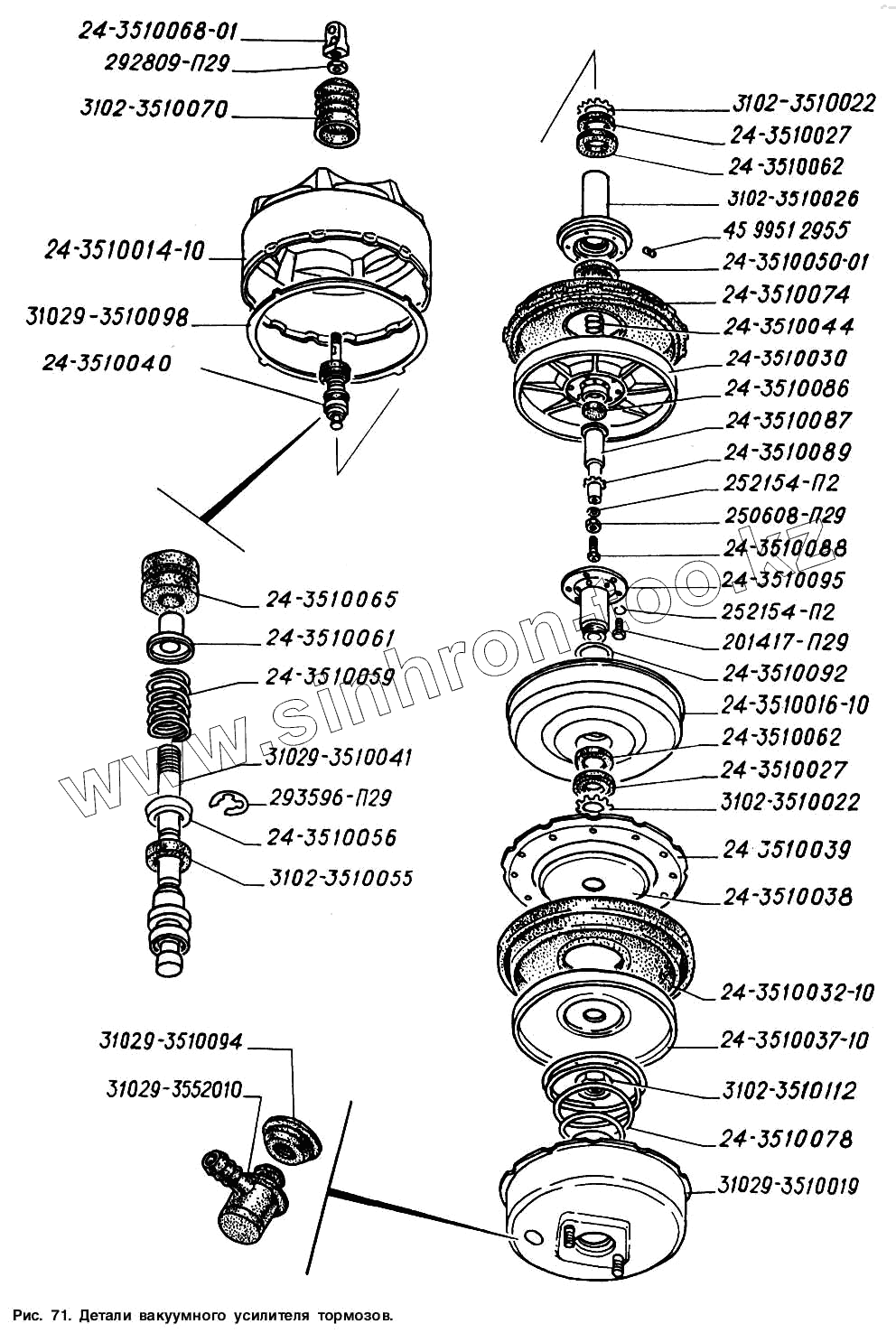

Каталог запасных частей к технике: ГАЗ-2217 (Соболь). Детали вакуумного усилителя тормозов

Тип техники

Марка

Модель

Схема

24-3510087

24-3510016-10

24-3510027

24-3510030

24-3510037-10

24-3510068-01

24-3510044

24-3510078

24-3510059

24-3510095

24-3510038

31029-3510019

24-3510061

24-3510088

3102-3510070

252154-П2

293596-П29

24-3510056

24-3510086

3102-3510022

24-3510089

31029-3552010

45 9951 2955

24-3510065

31029-3510094

292809-П29

3102-3510112

250608-П29

24-3510050-01

24-3510032-10

24-3510074

201417-П29

24-3510040

31029-3510041

31029-3510098

24-3510062

24-3510039

3102-3510055

24-3510092

24-3510014-10

3102-3510026

Позиция на иллюстрации	Заводской номер детали	Название детали
24-3510087	24-3510087	Толкатель поршня
24-3510016-10	24-3510016-10	Крышка первичной камеры
24-3510027	24-3510027	Манжета уплотнительная
24-3510030	24-3510030	Поршень задней диафрагмы
24-3510037-10	24-3510037-10	Поршень передней диафрагмы
24-3510068-01	24-3510068-01	Проушина
24-3510044	24-3510044	Пружина диафрагмы клапанов
24-3510078	24-3510078	Пружина диафрагмы
24-3510059	24-3510059	Пружина толкателя
24-3510095	24-3510095	Соединитель поршней
24-3510038	24-3510038	Тарелка передней диафрагмы
31029-3510019	31029-3510019	Крышка вторичной камеры корпуса вакуумного усилителя
24-3510061	24-3510061	Упор пружины
24-3510088	24-3510088	Упор регулировочный толкателя
3102-3510070	3102-3510070	Чехол защитный
252154-П2	252154-П2	Шайба 6Л ОСТ 37.001.115-75
293596-П29	293596-П29	Шайба 9
24-3510056	24-3510056	Шайба пружины
24-3510086	24-3510086	Шайба реактивная толкателя
3102-3510022	3102-3510022	Шайба стопорная
24-3510089	24-3510089	Шайба стопорная
31029-3552010	31029-3552010	Клапан обратный усилителя тормозов
45 9951 2955	45 9951 2955	Винт М6-6gх10
24-3510065	24-3510065	Фильтр воздушный вакуумного усилителя
31029-3510094	31029-3510094	Втулка уплотнительная
292809-П29	292809-П29	Гайка М10х1-5Н6Н
3102-3510112	3102-3510112	Гайка М27х1,5
250608-П29	250608-П29	Гайка М6-6Н ОСТ 37.001.124-93
24-3510050-01	24-3510050-01	Диафрагма клапана
24-3510032-10	24-3510032-10	Диафрагма передняя
24-3510074	24-3510074	Диафрагма поршня
201417-П29	201417-П29	Болт М6-6gх14 ОСТ 37.001.123-96
24-3510040	24-3510040	Клапан управления вакуумного усилителя в сборе
31029-3510041	31029-3510041	Клапан управления вакуумного усилителя
31029-3510098	31029-3510098	Кольцо корпуса
24-3510062	24-3510062	Кольцо направляющее соединителя поршней
24-3510039	24-3510039	Кольцо опорное
3102-3510055	3102-3510055	Кольцо уплотнительное в сборе
24-3510092	24-3510092	Кольцо уплотнительное
24-3510014-10	24-3510014-10	Корпус вакуумного усилителя
3102-3510026	3102-3510026	Корпус клапана

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
