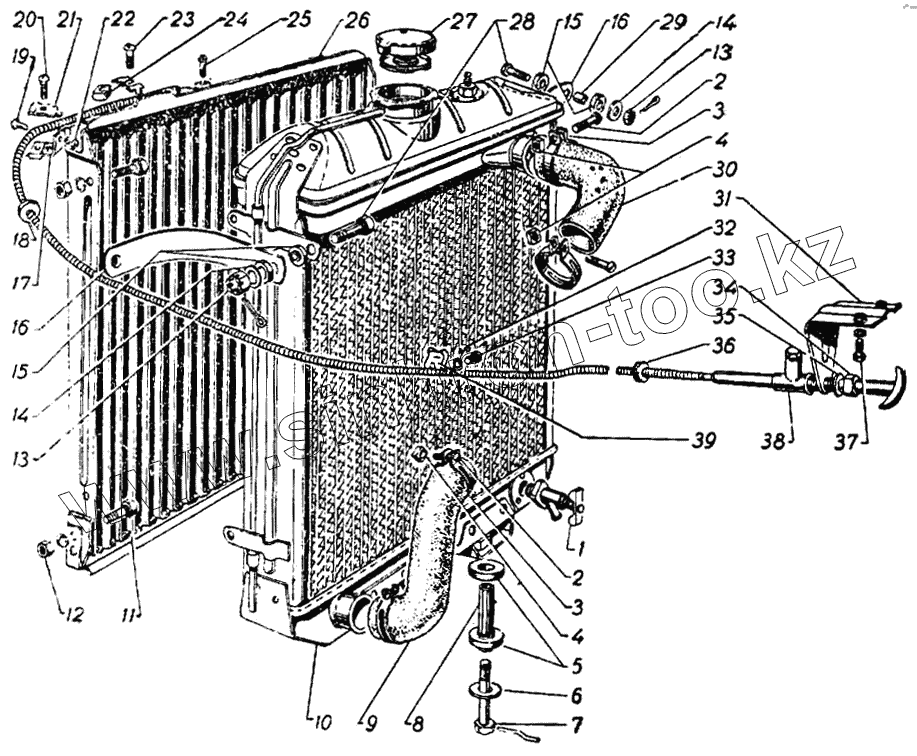

Каталог запасных частей к технике: ГАЗ-21. Радиатор
1
2
2
2
3
3
3
4
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 293304-П8 | 293304-П8 | Шайба 10 плоская | |
| 250764-П8 | 250764-П8 | Гайка М6х1 | |
| 257852-П | 257852-П | Шплинт-проволока диаметром 1,2х150 | |
| 258024-П | 258024-П | Шплинт 2,5х16 | |
| 252154-П2 | 252154-П2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 293225-П8 | 293225-П8 | Шайба 6,5 | |
| 252155-П2 | 252155-П2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 1 | 21-1305010 | Краник сливной в сборе | |
| 2 | 220086-П8 | Винт М5х0,8х30 | |
| 2 | 220086-П8 | Винт М5х0,8х30 | |
| 3 | 297410-П8 | Хомутик 46,5 | |
| 3 | 297410-П8 | Хомутик 46,5 | |
| 4 | 251084-П8 | Гайка М5х0,8 | |
| 5 | 21-1302045 | Подушка подвески радиатора | |
| 6 | 293333-П8 | Шайба 11 | |
| 7 | 290836-П8 | Болт М10х90 крепления радиатора | |
| 8 | 12-1302048 | Втулка болта крепления радиатора | |
| 9 | 21-1303025-Б | Шланг радиатора отводящий | |
| 10 | 21-1301010 | Радиатор в сборе | |
| 11 | 201416-П8 | Болт М6-6gх12 | |
| 12 | 250764-П8 | Гайка М6х1 | |
| 13 | 250976-П8 | Гайка М10х1 | |
| 14 | 252039-П8 | Шайба 10 | |
| 15 | 21-1302094 | Прокладка крепления кронштейна | |
| 16 | 21-1302035 | Пластина пружинная крепления радиатора | |
| 17 | 21-1310232 | Кронштейн крепления оболочки тяги управления жалюзи радиатора | |
| 18 | 30-8402670 | Втулка | |
| 19 | 201416-П8 | Болт М6-6gх12 | |
| 20 | 220103-П8 | Винт М6х1х12 | |
| 21 | М-9706-А | Зажим | |
| 21 | М-9706-А | Зажим | |
| 22 | 252154-П2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 23 | 220105-П8 | Винт М6х16 | |
| 24 | 251104-П8 | Гайка М6х1 | |
| 25 | 222496-П8 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 26 | 21-1310110 | Жалюзи радиатора в сборе | |
| 27 | 12-1304010 | Пробка радиатора в сборе | |
| 28 | 205437-П8 | Болт 1М10х28 пружинной пластины крепления радиатора | |
| 29 | 20-1001095 | Втулка распорная прокладок | |
| 30 | 21-1303010 | Шланг | |
| 31 | 20-1310229-В | Кронштейн крепления привода замка капота в сборе | |
| 32 | 252174-П2 | Шайба 6Л | |
| 33 | 220103-П8 | Винт М6х1х12 | |
| 34 | 250634-П8 | Гайка М14х1,5 | |
| 35 | 252178-П8 | Шайба 14 пружинная | |
| 36 | М-14570 | Втулка | |
| 37 | 201454-П8 | Болт М8-6gх16 | |
| 38 | 21-1310210 | Тяга управления жалюзи радиатора в сборе | |
| 39 | 21-1310260 | Скоба крепления оболочки тяги жалюзи радиатора к левому брызговику |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
