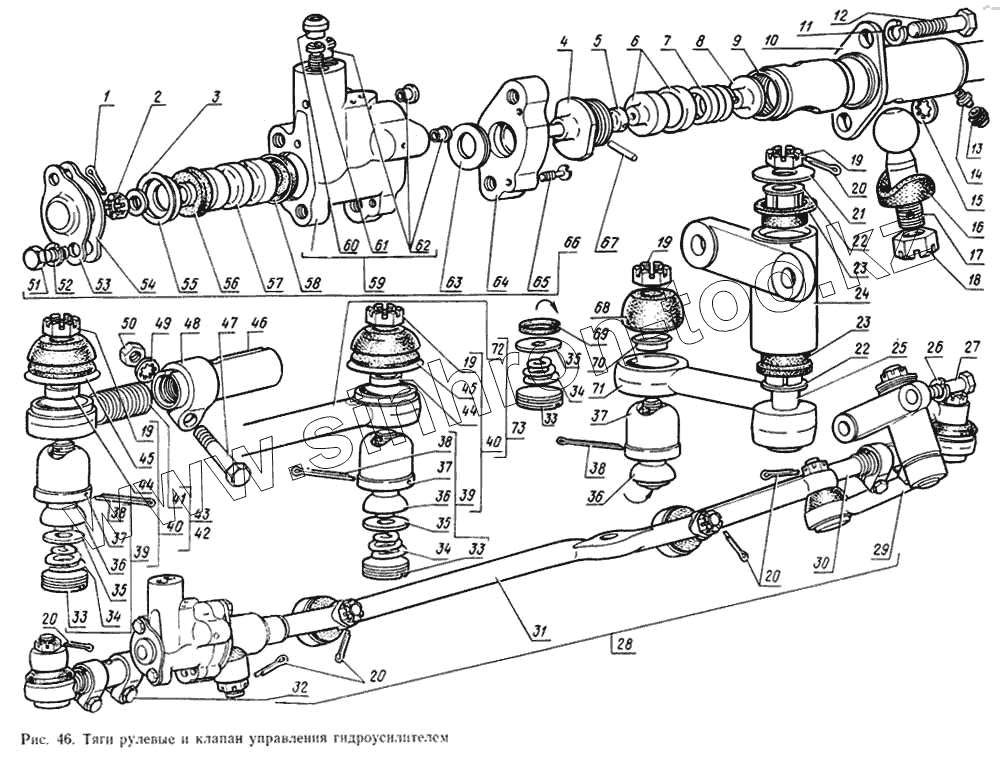

Каталог запасных частей к технике: ГАЗ-14 (Чайка). Тяги рулевые и клапан управления гидроусилителем

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
20
20
20
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
33
33
34
34
34
35
35
35
36
36
36
37
37
37
38
38
38
39
39
40
40
41
42
43
44
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
Позиция на иллюстрации Заводской номер детали Название детали
1 258001-П Шплинт 1,6х12 ОСТ 37.001.171-93
2 250975-П8 Гайка М8х1-6Н
3 293254-П18 Шайба 8
4 14-3414026 Гайка
5 14-3430100 Болт центральный клапана управления
6 20-3003022-А Сухарь шарового пальца рулевых тяг и сошки
7 М-3327 Пружина тяги
8 20-3003019 Ограничитель пружины
9 13-3003018 Стакан тяги сошки
10 14-3414011 Тяга сошки в сборе
11 252156-П2 Шайба 10Л ОСТ 37.001.115-75
12 290775-П8 Болт М10х40
13 24-2904142 Колпачок пресс-масленки
14 264072-П8 Пресс-масленка М6х1 коническая
15 252204-П8 Шайба стопорная 10
16 13-3003036 Накладка защитная
17 20-3003032-02 Палец шаровой
18 250978-П8 Гайка М14х1,5
19 250977-П8 Гайка 1М12х1,26
19 250977-П8 Гайка 1М12х1,26
20 258039-П29 Шплинт 3,2х20 ОСТ 37.001.171-93
20 258039-П29 Шплинт 3,2х20 ОСТ 37.001.171-93
21 297177-П8 Шайба 12
22 24-3003086-10 Втулка маятникового рычага
23 24-3003087 Втулка защитная маятникового рычага
24 24-3003092-10 Кронштейн пальца маятникового рычага
25 24-3003096-11 Палец маятникового рычага
26 252137-П29 Шайба 12
27 201540-П29 Болт М12-6gх30 ОСТ 37.001.123-96
28 14-3414005 Рулевая трапеция в сборе
29 24-3003080-10 Рычаг маятниковый с кронштейном и шарниром
30 14-3414050 Тяга с наконечником правая в сборе
31 14-3414010 Тяга сошки с клапаном в сборе
32 14-3414051 Тяга с наконечником правая в сборе
33 24-3003026 Заглушка шарнира
33 24-3003026 Заглушка шарнира
34 24-3003069 Пружина опорной пяты
34 24-3003069 Пружина опорной пяты
35 24-3003068 Пята опорная пальца
35 24-3003068 Пята опорная пальца
36 24-3003032-А Палец шаровой
36 24-3003032-А Палец шаровой
37 24-3003030 Корпус шарнира
37 24-3003030 Корпус шарнира
38 258042-П29 Шплинт 2,7х36
38 258042-П29 Шплинт 2,7х36
39 24-3003029 Шарнир рулевой трапеции в сборе
40 24-3003160 Шарнир с уплотнителем в сборе
41 24-3003062 Наконечник тяги рулевой трапеции
42 14-3414057 Наконечник левый в сборе
43 14-3414056 Наконечник правый в сборе
44 24-3003166 Втулка пальца шарнира
45 24-3003162 Уплотнитель шарнира
46 12-3003039-Б Трубка регулировочная рулевых тяг
47 201482-П8 Болт М8х1-6gх35
48 20-3003078-Б Хомут стяжной
49 252270-П8 Шайба стопорная 8
50 250511-П8 Гайка М8х1
51 201454-П29 Болт М8-6gх16 ОСТ 37.001.123-96
52 252155-П29 Шайба пружинная 8
53 13-3430034 Крышка клапана
54 13-3430036-А Прокладка крышки
55 13-3430042 Шайба опорная сальника золотника
56 13-3430044-А Сальник золотника
57 13-3430018 Золотник клапана управления
58 13-3430040-А Сальник золотника
59 13-3430014 Корпус клапана управления в сборе
60 13-3430028 Седло корпуса клапана управления
61 13-3430086 Клапан обратный в сборе
62 13-3430026 Седло корпуса клапана управления
63 13-3430038 Шайба опорная сальника золотника
64 14-3430030 Переходник корпуса клапана управления
65 221555-П29 Винт М4-6gх18 ОСТ 37.001.125-81
66 14-3430010 Клапан управления в сборе
67 258716-П Штифт 3Х30
68 24-3003074 Уплотнитель шарнира рулевой трапеции
69 24-3003022 Сухарь пальца маятникового рычага
70 24-3003034 Втулка пальца шарнира
71 24-3003084-10 Рычаг маятниковый
72 14-3414054 Тяга рулевой трапеции
73 14-3414052 Тяга рулевой трапеции с шарниром
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
