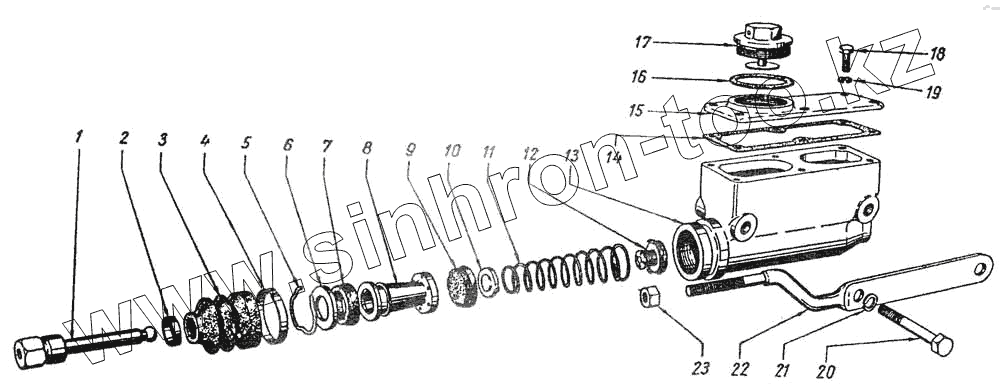

Каталог запасных частей к технике: ГАЗ-12 (ЗИМ). Главный цилиндр тормоза
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12-3505010 | 12-3505010 | Цилиндр тормоза главный в сборе | |
| 1 | 51-3505060 | Толкатель поршня главного цилиндра тормоза в сборе | |
| 2 | 51-3505047 | Кольцо стяжное | |
| 3 | 41-3505065 | Колпак главного цилиндра тормоза защитный | |
| 4 | 51-3505046 | Кольцо стяжное защитного колпака главного цилиндра тормоза | |
| 5 | 51-3505038 | Кольцо | |
| 6 | 51-3505048 | Шайба упорная поршня | |
| 7 | 12-3501051 | Манжета уплотнительная | |
| 8 | 12-3505028 | Поршень главного цилиндра тормоза в сборе | |
| 9 | 51-3505035 | Манжета | |
| 10 | 51-3505022 | Держатель возвратной пружины поршня главного цилиндра тормоза | |
| 11 | 51-3505031 | Пружина возвратная поршня главного цилиндра тормоза | |
| 12 | 51-3505020 | Клапан главного цилиндра тормоза в сборе | |
| 13 | 20-3505015 | Картер главного цилиндра тормоза | |
| 14 | 51-3505007 | Прокладка крышки картера главного цилиндра тормоза | |
| 15 | 51-3505006 | Крышка картера главного цилиндра тормоза | |
| 16 | 51-3505058 | Прокладка наливной пробки | |
| 17 | 51-3505075 | Пробка наливная главного цилиндра тормоза в сборе | |
| 18 | 201418-П2 | Болт М6х16 | |
| 19 | 252134-П2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 20 | 290838-П8 | Болт М10х1,5х90 крепления главного цилиндра тормоза | |
| 21 | 252136-П2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 22 | 12-3505104 | Растяжка главного цилиндра тормоза | |
| 23 | 250513-П8 | Гайка М10х1-6Н |
