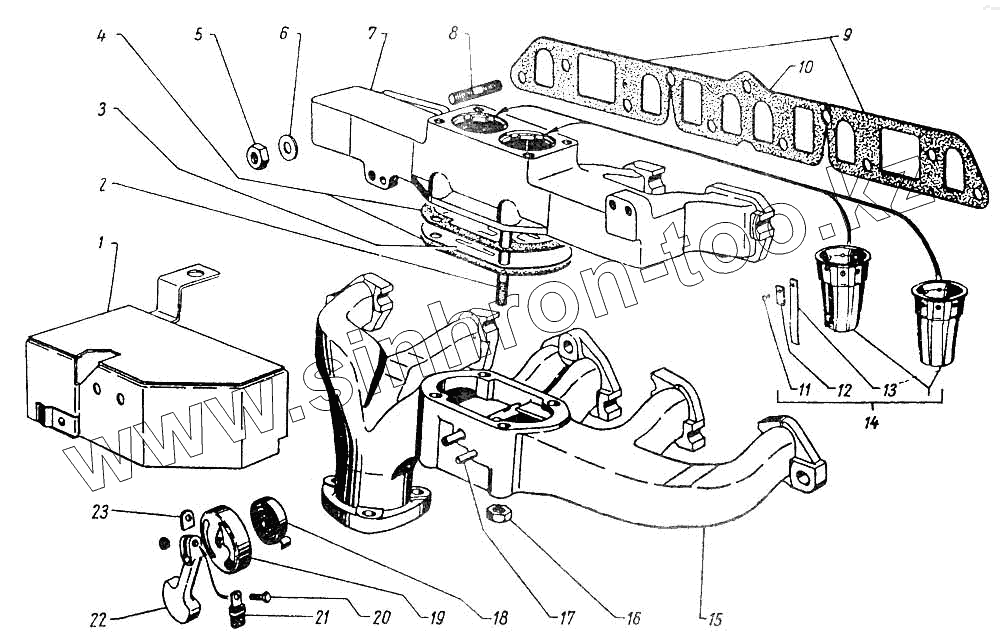

Каталог запасных частей к технике: ГАЗ-12 (ЗИМ). Газопровод
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250763-П8 | 250763-П8 | Гайка М5х0,8 | |
| 12-1008115-Б | 12-1008115-Б | Корпус направляющего насадка | |
| 12-1008010-Ж | 12-1008010-Ж | Газопровод двигателя в сборе (с термостатом) | |
| 1 | 12-1008090-Г | Кожух газопровода в сборе | |
| 2 | 291814-П | Шпилька М10х1х82 | |
| 3 | 12-1008020-Б | Пластина подогрева смеси | |
| 4 | 12-1008019-В | Прокладка между впускной трубой и выпускным трубопроводом | |
| 5 | 292782-П | Гайка М10х1 | |
| 6 | 293318-П | Шайба 10 | |
| 7 | 12-1008015-Ж | Труба впускная | |
| 8 | 291798-П | Шпилька М10х1х30 | |
| 9 | 12-1008084 | Прокладка газопровода крайняя | |
| 10 | 12-1008080 | Прокладка газопровода средняя | |
| 11 | 290120-П | Винт М3х0,5х5 | |
| 12 | 12-1008125 | Накладка пластины направляющего насадка | |
| 13 | 12-1008120 | Пластина направляющего насадка | |
| 14 | 12-1008110-Б | Насадок впускной трубы направляющий в сборе | |
| 15 | 12-1008024-Ж | Трубопровод выпускной в сборе | |
| 16 | 292782-П | Гайка М10х1 | |
| 17 | 258952-П | Штифт 5х40 цилиндрический | |
| 18 | 12-1008044-Б | Термостат заслонки подогрева смеси | |
| 19 | 12-1008082 | Кожух термостата заслонки подогрева смеси | |
| 20 | 290410-П8 | Болт М5х0,8х18 | |
| 21 | 12-1008074 | Ограничитель поворота заслонки подогрева смеси в сборе | |
| 22 | 12-1008052 | Противовес заслонки подогрева смеси | |
| 23 | 12-1008072 | Фиксатор противовеса оси заслонки подогрева смеси |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
