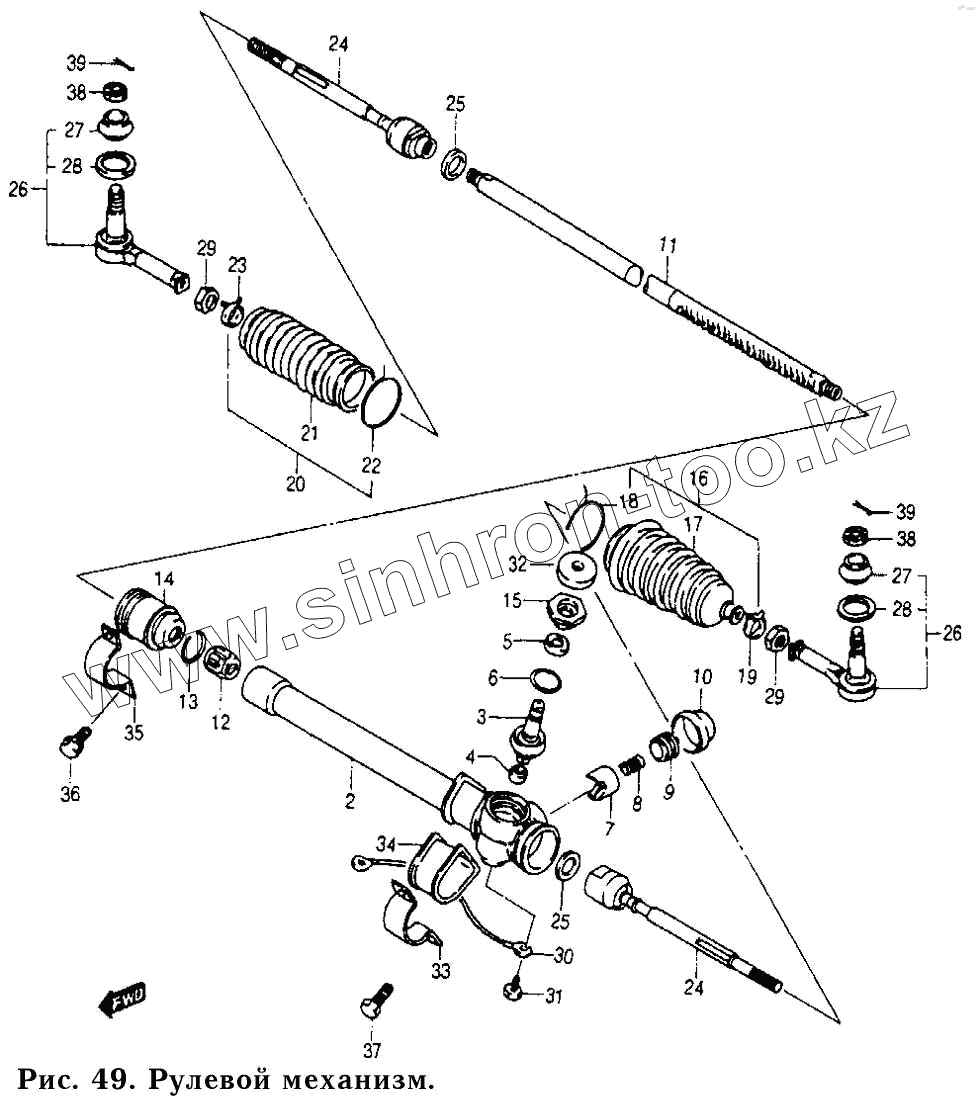

Каталог запасных частей к технике: Daewoo Tico. Рулевой механизм
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 485S1-78В10-000 | Рулевой механизм | |
| 2 | 4851 0А78В11-000 | Корпус рулевого механизма | |
| 3 | 48550-78В00-000 | Шестерня рулевого механизма | |
| 4 | 09263-10013-000 | Подшипник рулевой шестерни | |
| 5 | 09283-15002-000 | Маслоуплотнитель | |
| 6 | 09280-34003-000 | Кольцо | |
| 7 | 48534-82000-000 | Плунжер | |
| 8 | 09440-19011-000 | Пружина плунжера рейки | |
| 9 | 48535-82000-000 | Упорный винт рейки | |
| 10 | 48536-58000-000 | Крышка упорного винта рейки | |
| 11 | 48531-78В00-000 | Рейка рулевого механизма | |
| 12 | 48541А53801-000 | Втулка рейки рулевого механизма | |
| 13 | 09381-33002-000 | Зажимное кольцо втулки | |
| 14 | 48526-82000-000 | Резиновая подушка | |
| 15 | 48562-82000-000 | Пробка подшипника шестерни | |
| 16 | 48571-82800-000 | Чехол рулевой шестерни в сборе | |
| 17 | 48571-82000-000 | Чехол | |
| 18 | 09460-01023-000 | Проволока | |
| 19 | 09401-15407-000 | Зажим чехла шестерни | |
| 20 | 48572-82800-000 | Чехол рулевой рейки в сборе | |
| 21 | 48572-82000-000 | Чехол | |
| 22 | 09460-01024-000 | Крепежная проводка | |
| 23 | 09401-15407-000 | Зажим чехла шестерни | |
| 24 | 48830А78В00-000 | Соединительная тяга в комплеке | |
| 25 | 48841-82000-000 | Стопорная шайба | |
| 26 | 48810А78В00-000 | Наконечник соединительной тяги | |
| 27 | 48819-82000-000 | Чехол | |
| 28 | 09401-23401-000 | Хомут | |
| 29 | 09140-12032-000 | Гайка замка и тяга трапеции | |
| 30 | 48528-78200-000 | Провод массы сигнала | |
| 31 | 01904-06103-000 | Болт | |
| 32 | 48451А82000-000 | Прокладка рулевого механизма | |
| 33 | 48521А82000-000 | Кронштейн рулевой шестерни | |
| 34 | 48525-82000-000 | Резиновая подушка | |
| 35 | 48522А82000-000 | Кронштейн рулевой рейки | |
| 36 | 01747-08253-000 | Болт | |
| 37 | 09118-08141-000 | Болт корпуса рулевого механизма | |
| 38 | 08314-41123-000 | Гайка замка и тяги трапеции | |
| 39 | 04111-30206-000 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
