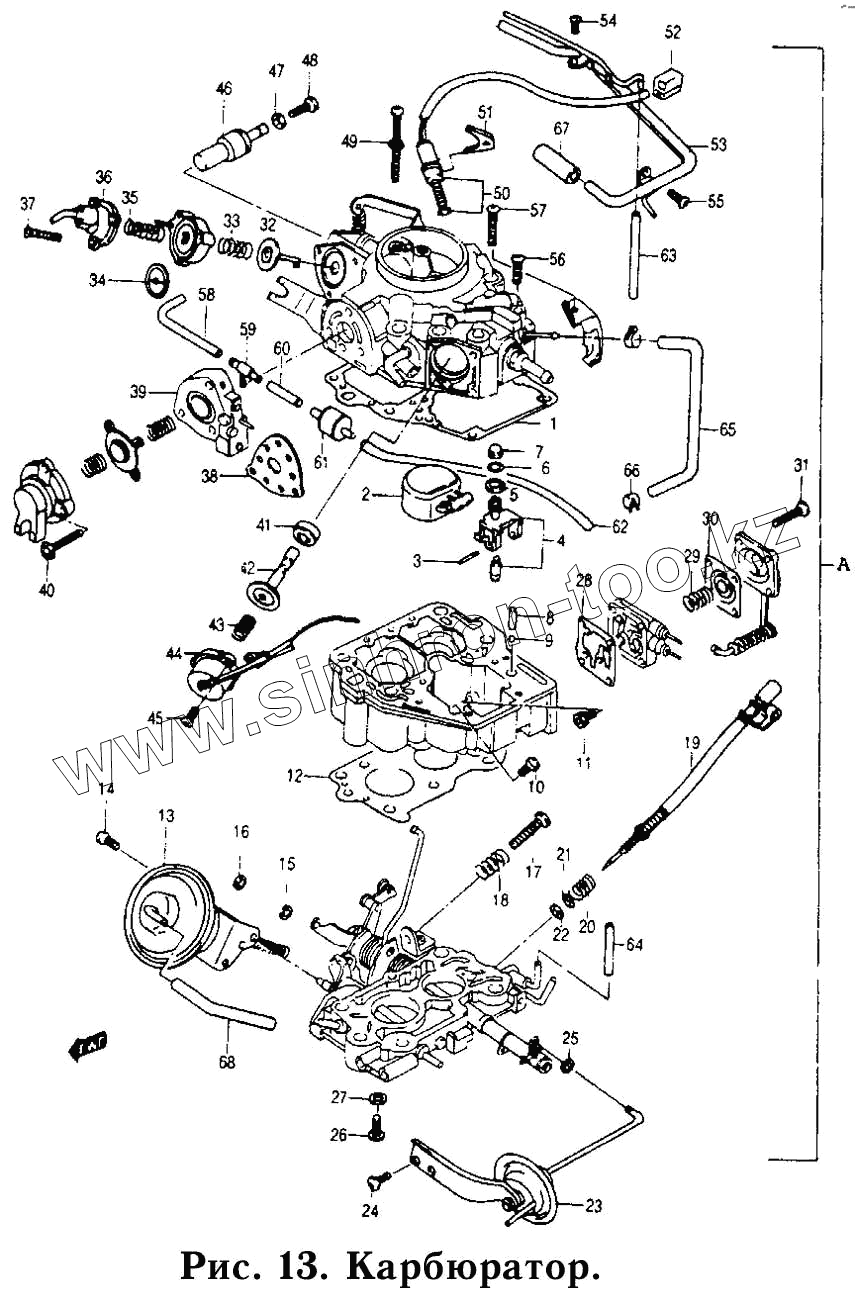

Каталог запасных частей к технике: Daewoo Tico. Карбюратор
1
1
1
2
2
2
3
4
5
5
6
6
6
7
7
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
33
34
35
36
37
38
39
40
45
46
47
48
49
50
65
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13684-81400-000 | 13684-81400-000 | Шланг | |
| 13201 А78В10-000 | 13201 А78В10-000 | Карбюратор в сборе | |
| 1 | 13331-70800-000 | Пластина | |
| 1 | 13265-78В00-000 | Прокладка | |
| 1 | 18565-78800-000 | Жиклер в сборе | |
| 2 | 13491-78В00-000 | Диафрагма в сборе | |
| 2 | 13319-84000-000 | Поплавок | |
| 2 | 13683-85200-000 | Шланг | |
| 3 | 13254-78110-000 | Палец поплавка | |
| 4 | 13332-84000-000 | Игольчатый клапан в сборе | |
| 5 | 13398-78В00-000 | Винт | |
| 5 | 13381-84000-000 | Шайба | |
| 6 | 13604-78800-000 | Викт | |
| 6 | 13692-78800-000 | Зажим | |
| 6 | 13374-55А00-000 | Кольцо | |
| 7 | 13376-84110-000 | Фильтр | |
| 7 | 02112-05066-000 | Винт | |
| 8 | 13325-84000-000 | Грузик | |
| 8 | 13684-78В00-000 | Шланг | |
| 9 | 13229-78В00-000 | Комплект прокладок карбюратора | |
| 9 | 13685-16720-000 | Ниппель | |
| 9 | 13596-18900-000 | Шарик | |
| 10 | 09491-36004-000 | Вспомогательный жиклер | |
| 11 | 09491-98007-000 | Главный жиклер | |
| 12 | 13269-78В00-000 | Прокладка | |
| 13 | 13500-55А00-000 | Камера разряжения в сборе | |
| 14 | 13602-05088-000 | Винт | |
| 15 | 13298-49000-000 | Кольцо | |
| 16 | 13692-55А00-000 | Зажим | |
| 17 | 13374-85000-000 | Винт | |
| 18 | 13342-82370-000 | Пружина | |
| 19 | 13269-78310-000 | Вспомогательный винт | |
| 20 | 13271-37100-000 | Пружина | |
| 21 | 13432-47090-000 | Шайба | |
| 22 | 13433-79110-000 | Набивка сальника | |
| 23 | 13280-78В00-000 | Камера разряжения в сборе | |
| 24 | 13602-05128-000 | Винт | |
| 25 | 13384-78330-000 | Стопорное кольцо | |
| 26 | 13602-78В00-000 | Викт | |
| 27 | 13449-27А00-000 | Шайба | |
| 28 | 13363-84000-000 | Прокладка | |
| 29 | 13494-73010-000 | Пружина ускорительного насоса | |
| 30 | 13491-79110-000 | Диафрагма | |
| 31 | 13601-60А00-000 | Винт | |
| 33 | 13417-78В00-000 | Пружина | |
| 34 | 13500-78В00-000 | Диафрагма в сборе | |
| 35 | 13346-60А10-000 | Пружина | |
| 36 | 13502-78В00-000 | Крышка в сборе | |
| 37 | 13602-38А00-000 | Винт | |
| 38 | 13251-78В00-000 | Прокладка | |
| 39 | 18119-78800-000 | Корпус в сборе | |
| 40 | 02112-35356-000 | Винт | |
| 45 | 13602-05А40-000 | Винт | |
| 46 | 13212-84000-000 | Термоэлемент | |
| 47 | 08310-32046-000 | Гайка | |
| 48 | 13376-84020-000 | Винт | |
| 49 | 02112-35656-000 | Винт | |
| 50 | 13260-78В00-000 | Соленоид | |
| 65 | 13689-78800-000 | Шланг | |
| 68 | 13683-81400-000 | Шланг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
