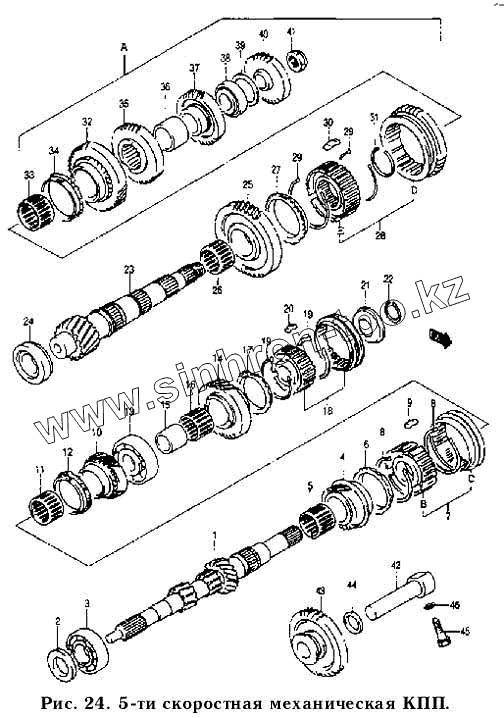

Каталог запасных частей к технике: Daewoo Tico. 5-ти скоростная механическая КПП
1
2
3
4
5
6
7
7
7
7
8
8
9
10
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
28
28
29
29
30
31
32
33
34
35
36
37
38
39
39
39
39
39
39
39
39
39
39
39
39
39
39
39
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20062-78В00-000 | 20062-78В00-000 | 5-ти скоростная коробка передач | |
| 1 | 24111-78В60-000 | Входной вал коробки передач | |
| 2 | 24151-73В11-000 | Маслоуплотнитель входного вала | |
| 3 | 09262А20098-000 | Подшипник входного вала | |
| 4 | 24230-78В10-000 | Шестерня 3 передачи | |
| 5 | 09263-25053-000 | Подшипник 4 передачи | |
| 6 | 24432А78В01-000 | Кольцо синхронизатора | |
| 7 | 24422А78В10-000 | Муфта синхронизатора | |
| 7 | 24423-78В60-000 | Муфта синхронизатора 5 передачи | |
| 7 | 2441 0А78В 00-000 | Синхронизатор в сборе | |
| 7 | 24412А78В00-000 | Ступица синхронизатора | |
| 8 | 24442-60В00-000 | Пружина синхронизатора | |
| 9 | 24472-60В00-000 | Сухарь синхронизатора | |
| 10 | 24240-78В10-000 | Шестерня 4 передачи | |
| 12 | 09263-25053-000 | Подшипник 4 передачи | |
| 13 | 09262А20100-000 | Подшипник входного вала | |
| 14 | 24250-78В60-000 | Шестерня 5 передачи | |
| 15 | 24119-73В61-000 | Втулка 5 передачи входного вала | |
| 16 | 09263-25053-000 | Подшипник 4 передачи | |
| 17 | 24434А78В 50-000 | Кольцо синхронизатора | |
| 18 | 24420А78В50-000 | Ступица синхронизатора | |
| 19 | 24443-60В50-000 | Пружина синхронизатора | |
| 20 | 24473-60В00-000 | Сухарь синхронизатора | |
| 21 | 24415А60В50-000 | Пластина синхронизатора | |
| 22 | 09380-19004-000 | Стопорное кольцо ведущего вала | |
| 23 | 24131А78В60-000 | Выходной вал коробки передач | |
| 24 | 09265-25022-000 | Подшипник выходного вала | |
| 25 | 24310-78810-000 | Шестерня 1 передачи | |
| 26 | 09263-30032-000 | Подшипник 1 и 2 передачи | |
| 27 | 24431А78В01-000 | Кольцо синхронизатора шестерни | |
| 28 | 24411А78В00-000 | Муфта синхронизатора | |
| 28 | 24421-78В10-000 | Муфта синхронизатора | |
| 28 | 24400А78В00-000 | Ступица синхронизатора | |
| 29 | 24441-60В00-000 | Пружина синхронизатора | |
| 30 | 24471-60В00-000 | Сухарь синхронизатора | |
| 31 | 24451-60В00-000 | Кольцо синхронизатора | |
| 32 | 24320-78В 10-000 | Шестерня 2-й передачи | |
| 33 | 09263-30032-000 | Подшипник 1 и 2 передачи | |
| 34 | 24431А78В01-000 | Кольцо синхронизатора шестерни | |
| 35 | 24331-78В10-000 | Шестерня 3-й передачи | |
| 36 | 24336А78В00-000 | Втулка шестерни 3 и 4 передачи | |
| 37 | 24341-78В10-000 | Шестерня 3 передачи | |
| 38 | 09265-20005-000 | Подшипник выходного вала | |
| 39 | 09160-33006-000 | Регулировочная шайба тол. 1.15 | |
| 39 | 09160-33005-000 | Регулировочная шайба тол. 1.10 | |
| 39 | 09160-33004-000 | Регулировочная шайба тол. 1.05 | |
| 39 | 09160-33003-000 | Регулировочная шайба тол. 1.00 | |
| 39 | 09181-33009-000 | Регулировочная шайба тол. 0.95 | |
| 39 | 09181-33008-000 | Регулировочная шайба тол. 0.90 | |
| 39 | 09181-33007-000 | Регулировочная шайба тол. 0.85 | |
| 39 | 09181-33005-000 | Регулировочная шайба тол. 0.75 | |
| 39 | 09181-33006-000 | Регулировочная шайба тол. 0.80 | |
| 39 | 09181-33004-000 | Регулировочная шайба тол. 0.70 | |
| 39 | 09181-33003-000 | Регулировочная шайба тол. 0.65 | |
| 39 | 09181-33002-000 | Регулировочная шайба тол. 0.60 | |
| 39 | 09181-33001-000 | Регулировочная шайба тол. 0.55 | |
| 39 | 09170-33421-050 | Регулировочная шайба тол. 0.50 | |
| 39 | 09170-33421-045 | Регулировочная шайба тол. 0.45 | |
| 39 | 09170-33421-040 | Регулировочная шайба тол. 0.40 | |
| 40 | 24351-78В60-000 | Шестерня 5-й передачи | |
| 41 | 09159А16004-000 | Гайка выходного вала | |
| 42 | 24550-63D00-000 | Вал шестерни з/х коробки передач | |
| 43 | 24560-78610-000 | Промежуточная шестерня з/х | |
| 44 | 09161-16010-000 | Шайба промежуточной шестерни | |
| 45 | 09111А08072-000 | Болт вала заднего хода | |
| 46 | 09168-08015-000 | Шайба болта вала заднего хода |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
