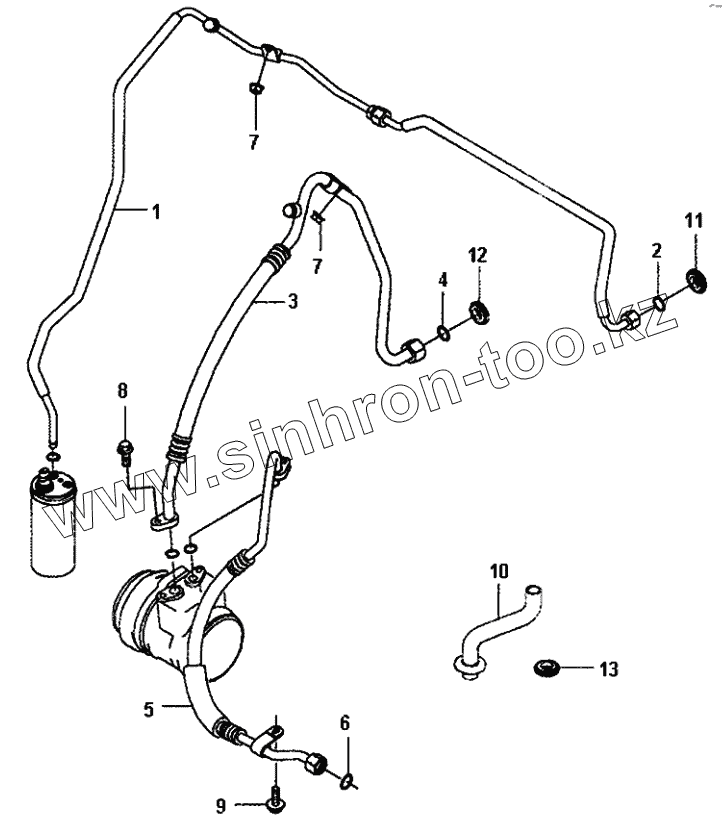

Каталог запасных частей к технике: Daewoo Matiz II. Трубопроводная система кондиционера

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

5

6

7

7

7

7

8

9

10

11

11

12

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
1	96568823		ТРУБКА ОТ ЕМКОСТИ ХЛАДАГЕНТА
2	09280-09001		КОЛЬЦО
3	96322953		ШПАНГ ОХЛАЖДЕНИЯ, ПОДАЮЩИЙ
3	96322954		ШПАНГ ОХЛАЖДЕНИЯ, ПОДАЮЩИЙ
4	09280-15001		КОЛЬЦО
5	96322582		ШЛАНГ ОХЛАЖДЕНИЯ, РАСПРЕДЕЛИТЕЛЬНЫЙ
5	96322583		ШЛАНГ ОХЛАЖДЕНИЯ, РАСПРЕДЕЛИТЕЛЬНЫЙ
6	09280-12001		КОЛЬЦО
7	08361-25060-000		ГАЙКА С ШАЙБОЙ
7	08316-25063		ГАЙКА
8	716554		БОЛТ
9	01954-06160-000		БОЛТ
10	96314861		ШЛАНГ ДРЕНАЖНЫЙ
11	96316830		ПРОКЛАДКА
11	96316815		ПРОКЛАДКА
12	96316821		ПРОКЛАДКА
12	96316837		ПРОКЛАДКА
13	96316816		ПРОКЛАДКА

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
