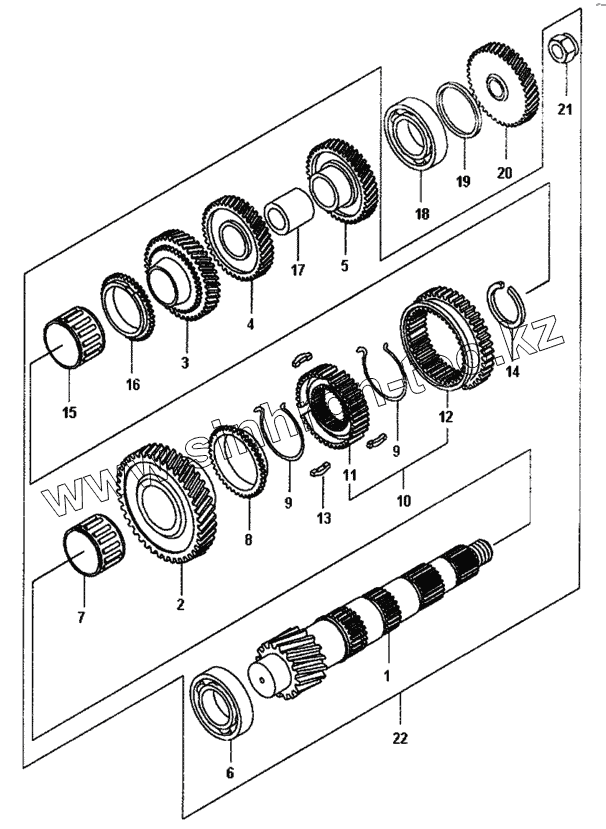

Каталог запасных частей к технике: Daewoo Matiz II. Механизм коробки переключения передач
1
2
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
15
16
17
18
19
19
19
19
19
19
19
19
19
19
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 96238792 | ВАЛ ВТОРИЧНЫЙ КПП | |
| 2 | 24310A78B00-000 | Шестерня вторичного вала №1 | |
| 3 | 24320-78B10-000 | Шестерня вторичного вала №2 | |
| 4 | 24331-78B10-000 | Шестерня вторичного вала №3 | |
| 5 | 24341-78В10-000 | Шестерня 3 передачи | |
| 6 | 09265A25022 | Подшипник вторичного вала | |
| 7 | 96527808 | ПОДШИПНИК | |
| 7 | 09263-30042-000 | ПОДШИПНИК | |
| 8 | 96567906 | КОЛЬЦО ЗУБЧАТОЕ СИНХРОНИЗАТОРА 1 ПЕРЕДАЧИ | |
| 9 | 24441-60B00-000 | Пружина синхронизатора | |
| 10 | 96567860 | СИНХРОНИЗАТОР НИЗКОЙ ПЕРЕДАЧИ В СБОРЕ | |
| 11 | 24411A78B00-000 | Ступица синхронизатора низкой передачи | |
| 12 | 96567787 | ВТУЛКА СИНХРОНИЗАТОРА НИЗКОЙ ПЕРЕДАЧИ | |
| 13 | 24471-78B00-000 | Сухарь синхронизатора низкой передачи | |
| 14 | 24451-60B00-000 | Кольцо стопорное синхронизатора | |
| 15 | 96527808 | ПОДШИПНИК | |
| 15 | 09263-30042-000 | ПОДШИПНИК | |
| 16 | 96567785 | КОЛЬЦО ЗУБЧАТОЕ СИНХРОНИЗАТОРА 2 ПЕРЕДАЧИ | |
| 17 | 24336A78B00-000 | Втулка 3 и 4 передач | |
| 18 | 09265A20005-000 | Подшипник вторичного вала | |
| 19 | 09181-33004-000 | Регулировочная шайба тол. 0.70 | |
| 19 | 09181-33009-000 | Регулировочная шайба тол. 0.95 | |
| 19 | 09181-33008-000 | Регулировочная шайба тол. 0.90 | |
| 19 | 09181-33007-000 | Регулировочная шайба тол. 0.85 | |
| 19 | 09181-33006-000 | Регулировочная шайба тол. 0.80 | |
| 19 | 09181-33005-000 | Регулировочная шайба тол. 0.75 | |
| 19 | 09181-33003-000 | Регулировочная шайба тол. 0.65 | |
| 19 | 09181-33002-000 | Регулировочная шайба тол. 0.60 | |
| 19 | 09181-33001-000 | Регулировочная шайба тол. 0.55 | |
| 19 | 09170-33421-050 | Регулировочная шайба тол. 0.50 | |
| 19 | 09170-33421-045 | Регулировочная шайба тол. 0.45 | |
| 19 | 09170-33421-040 | Регулировочная шайба тол. 0.40 | |
| 20 | 24351-78B60-000 | Шестерня 5 передачи | |
| 21 | 09159A16004-000 | Гайка | |
| 22 | 96569669 | ВАЛ ВТОРИЧНЫЙ КПП В СБОРЕ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
