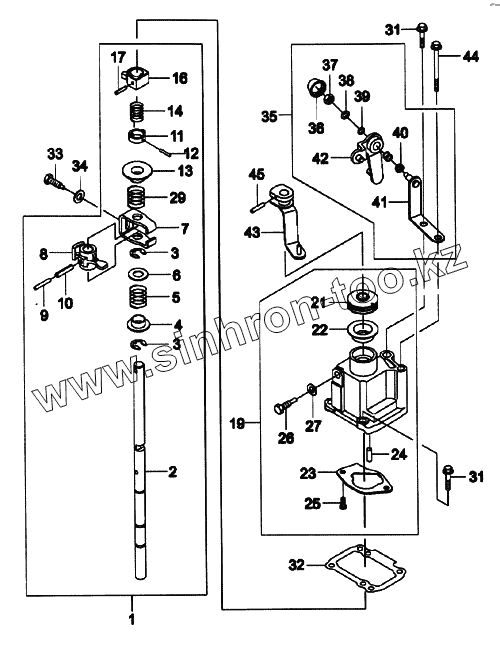

Каталог запасных частей к технике: Daewoo Matiz. Привод управления КПП
1
2
3
3
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
12
13
14
16
17
17
19
21
22
23
24
24
25
25
26
26
27
27
29
29
31
31
31
31
32
32
33
33
35
36
37
37
38
38
39
39
40
41
42
43
44
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 96257615 | ВАЛ МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ | |
| 2 | 96251482 | ВАЛ МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ | |
| 3 | 94535130 | КОЛЬЦО СТОПОРНОЕ | |
| 3 | 09383-12002-000 | Стопорное кольцо вала отбора | |
| 4 | 25588-60В00-000 | Направляющая пружина отбора | |
| 4 | 94580305 | ВТУЛКА ВАЛА | |
| 5 | 25577А70В00-00 | ПРУЖИНА ОТБОРА ПЕРЕДАЧ | |
| 5 | 94580303 | ПРУЖИНА ОТБОРА ПЕРЕДАЧ | |
| 6 | 08212-14301-000 | Шайба | |
| 6 | 94525006 | ШАЙБА | |
| 7 | 25311А78В00-00 | ПЛАСТИНА БЛОКИРОВКИ МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ | |
| 7 | 94580291 | ПЛАСТИНА БЛОКИРОВКИ МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ | |
| 8 | 94580301 | РЫЧАГ МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ И ОТБОРА | |
| 8 | 96562139 | РЫЧАГ МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ И ОТБОРА | |
| 9 | 09205-06017-000 | Наружный палец рычага отбора | |
| 9 | 94535798 | ПАЛЕЦ РЫЧАГА | |
| 10 | 09205-03016-000 | Внутренний палец рычага отбора | |
| 10 | 94535783 | ПАЛЕЦ РЫЧАГА | |
| 11 | 96258910 | НАПРАВЛЯЮЩАЯ КУЛАЧКА ПЕРЕКЛЮЧЕНИЯ | |
| 12 | 09205-03035-000 | Направляющий палец кулачка | |
| 12 | 94535786 | ПАЛЕЦ НАПРАВЛЯЮЩЕЙ КУЛАЧКА | |
| 13 | 96246824 | ВТУЛКА НАПРАВЛЯЮЩАЯ | |
| 14 | 96246825 | ПРУЖИНА ВОЗВРАТНАЯ | |
| 16 | 96246822 | КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ | |
| 17 | 09205-05018-000 | Палец механизма блокировки з/х | |
| 17 | 94535794 | ПАЛЕЦ БЛОКИРОВОЧНЫЙ | |
| 19 | 96323008 | КРЫШКА ПРИВОДА МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ | |
| 21 | 96238213 | ПЫЛЬНИК | |
| 22 | 96563281 | ВТУЛКА | |
| 23 | 96246823 | ПЛАСТИНА КРЫШКИ ПЕРЕКЛЮЧЕНИЯ | |
| 24 | 94535943 | ПАЛЕЦ УСТАНОВОЧНЫЙ | |
| 24 | 04221-06129-000 | Установочный палец | |
| 25 | 09103А06128-00С | БОЛТ | |
| 25 | 94501216 | БОЛТ | |
| 26 | 25584А60В50-00 | БОЛТ | |
| 26 | 94580304 | БОЛТ | |
| 27 | 08322-21083-000 | ШАЙБА | |
| 27 | 94525035 | ШАЙБА | |
| 29 | 09440-20001 | ПРУЖИНА ОТБОРА 5 ПЕРЕДАЧИ И ЗАДНЕГО ХОДА | |
| 29 | 94535390 | ПРУЖИНА ОТБОРА 5 ПЕРЕДАЧИ И ЗАДНЕГО ХОДА | |
| 31 | 01957-08253-000 | Болт | |
| 31 | 94500438 | БОЛТ | |
| 32 | 25574-78В30-000 | ПРОКЛАДКА КРЫШКИ ПЕРЕКЛЮЧЕНИЯ | |
| 32 | 94580302 | ПРОКЛАДКА КРЫШКИ ПЕРЕКЛЮЧЕНИЯ | |
| 33 | 25321А60В00-00 | БОЛТ | |
| 33 | 94580292 | БОЛТ | |
| 35 | 96257611 | РЫЧАГ ОТБОРА ПЕРЕДАЧ В СБОРЕ | |
| 36 | 96238228 | ПЫЛЬНИК НАРУЖНИЙ | |
| 37 | 08310-12083-000 | Гайка | |
| 37 | 94515040 | ГАЙКА | |
| 38 | 09160-08010 | ШАЙБА | |
| 38 | 94525061 | ШАЙБА | |
| 39 | 09160-12007 | ШАЙБА | |
| 39 | 94525098 | ШАЙБА | |
| 40 | 96238227 | ПЫЛЬНИК ВНУТРЕННИЙ | |
| 41 | 96251478 | КРОНШТЕЙН ОТБОРА ПЕРЕДАЧ | |
| 42 | 96245821 | РЫЧАГ ОТБОРА ПЕРЕДАЧ | |
| 43 | 96568383 | РЫЧАГ ВКЛЮЧЕНИЯ ПЕРЕДАЧ | |
| 44 | 01513-08750 | БОЛТ | |
| 44 | 94500343 | БОЛТ | |
| 45 | 09205-05001 | ПАЛЕЦ | |
| 45 | 94535791 | ПАЛЕЦ | |
| 46 | 96238218 | ВТУЛКА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
