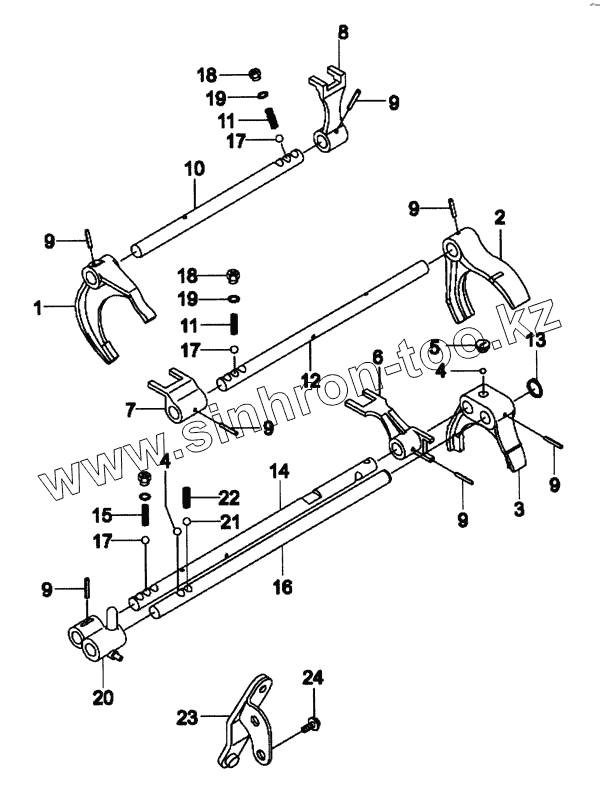

Каталог запасных частей к технике: Daewoo Matiz. Механизм привода управления КПП
1
1
2
3
3
4
4
4
4
5
5
6
6
6
7
7
7
8
8
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
11
11
11
11
12
13
13
14
15
15
16
16
17
17
17
17
17
17
18
18
18
18
19
19
19
19
20
20
21
21
22
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 96567407 | ВИЛКА ПЕРЕКЛЮЧЕНИЯ 1 И 2 ПЕРЕДАЧИ | |
| 1 | 25211А73В01-00 | ВИЛКА ПЕРЕКЛЮЧЕНИЯ 1 И 2 ПЕРЕДАЧИ | |
| 2 | 96256067 | ВИЛКА ПЕРЕКЛЮЧЕНИЯ 3 И 4 ПЕРЕДАЧИ | |
| 3 | 25231-70В50-000 | Вилка шестерни 5 передачи | |
| 3 | 94580285 | ВИЛКА ПЕРЕКЛЮЧЕНИЯ 5 ПЕРЕДАЧИ | |
| 4 | 06112-10004-000 | Шарик фиксатора вала | |
| 4 | 94535268 | ШАРИК 5 ПЕРЕДАЧИ И ЗАДНЕГО ХОДА | |
| 5 | 09248-10006-000 | Пробка вилки 5 передачи | |
| 5 | 94535701 | ПРОБКА | |
| 6 | 25261-70В52 | КУЛАЧОК 5 ПЕРЕДАЧИ И ЗАДНЕГО ХОДА | |
| 6 | 94580288 | КУЛАЧОК 5 ПЕРЕДАЧИ И ЗАДНЕГО ХОДА | |
| 6 | 96562142 | КУЛАЧОК 5 ПЕРЕДАЧИ И ЗАДНЕГО ХОДА | |
| 7 | 94580290 | КУЛАЧОК 1 И 2 ПЕРЕДАЧ | |
| 7 | 96562141 | КУЛАЧОК 1 И 2 ПЕРЕДАЧ | |
| 7 | 25281-70В01-000 | Вилка штока переключения | |
| 8 | 25271-70В02-000 | Вилка штока переключения | |
| 8 | 94580289 | КУЛАЧОК З И 4 ПЕРЕДАЧ | |
| 8 | 96562140 | КУЛАЧОК З И 4 ПЕРЕДАЧ | |
| 9 | 09205-04009-000 | Палец штока | |
| 9 | 94535790 | ПАЛЕЦ ПОЛЗУНА МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ | |
| 10 | 96276701 | ШТОК ПЕРЕКЛЮЧЕНИЯ 1 И 2 ПЕРЕДАЧ | |
| 11 | 09440-05003 | ПРУЖИНА ФИКСАТОРА НИЗКОЙ И ВЫСОКОЙ ПЕРЕДАЧ | |
| 11 | 94535373 | ПРУЖИНА ФИКСАТОРА НИЗКОЙ И ВЫСОКОЙ ПЕРЕДАЧ | |
| 12 | 96276702 | ШТОК ПЕРЕКЛЮЧЕНИЯ 3 И 4 ПЕРЕДАЧ | |
| 13 | 94535142 | КОЛЬЦО СТОПОРНОЕ | |
| 13 | 08331-31129-000 | Кольцо стопорной вилки | |
| 14 | 96276703 | ШТОК ПЕРЕКЛЮЧЕНИЯ S ПЕРЕДАЧИ И ЗАДНЕГО ХОДА | |
| 15 | 25435А70В00-00 | ПРУЖИНА ФИКСАТОРА 5 ПЕРЕДАЧИ И ЗАДНЕГО ХОДА | |
| 15 | 94580294 | ПРУЖИНА ФИКСАТОРА 5 ПЕРЕДАЧИ И ЗАДНЕГО ХОДА | |
| 16 | 25431А73В51-00 | ШТОК ПЕРЕКЛЮЧЕНИЯ 5 ПЕРЕДАЧИ И ЗАДНЕГО ХОДА | |
| 16 | 94580293 | ШТОК ПЕРЕКЛЮЧЕНИЯ 5 ПЕРЕДАЧИ И ЗАДНЕГО ХОДА | |
| 17 | 06112-10004-000 | Шарик фиксатора вала | |
| 17 | 94535268 | ШАРИК 5 ПЕРЕДАЧИ И ЗАДНЕГО ХОДА | |
| 18 | 09128А10001-000 | ВИНТ | |
| 18 | 94520478 | ВИНТ | |
| 19 | 09160-10008 | ШАЙБА | |
| 19 | 94525083 | ШАЙБА | |
| 20 | 25251А73В50-00 | РЫЧАГ МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ | |
| 20 | 94580286 | РЫЧАГ МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ | |
| 21 | 06112-10004-000 | Шарик фиксатора вала | |
| 21 | 94535268 | ШАРИК 5 ПЕРЕДАЧИ И ЗАДНЕГО ХОДА | |
| 22 | 25255А60В01-00 | ПРУЖИНА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ЗАДНЕГО ХОДА | |
| 22 | 94580287 | ПРУЖИНА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ЗАДНЕГО ХОДА | |
| 23 | 25260-73В00-000 | СТОЙКА ПЕРЕКЛЮЧЕНИЯ | |
| 23 | 94580287 | ПРУЖИНА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ЗАДНЕГО ХОДА | |
| 24 | 01947-08203-000 | Болт крепленая кузова | |
| 24 | 94500214 | БОЛТ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
