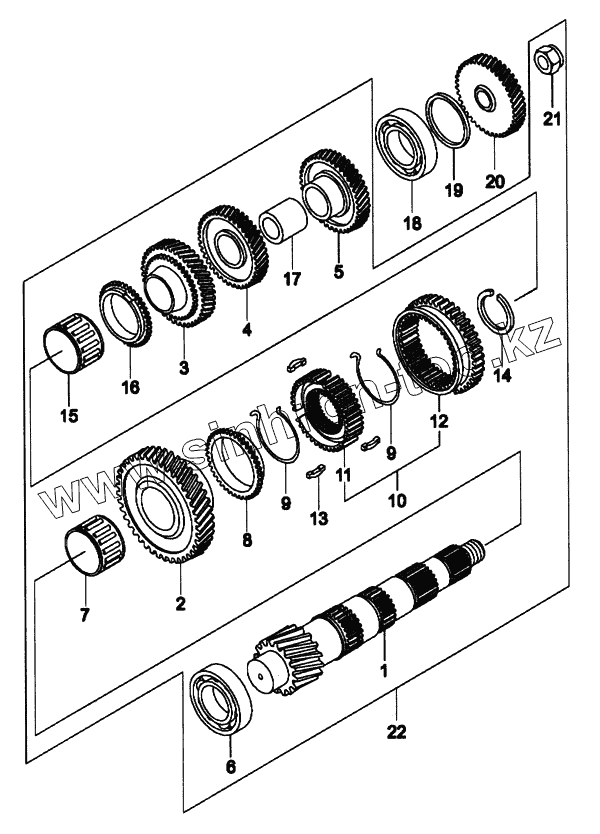

Каталог запасных частей к технике: Daewoo Matiz. Механизм коробки переменных передач
1
2
2
3
3
4
4
5
6
6
7
7
8
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
17
18
18
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 96238792 | ВАЛ ВТОРИЧНЫЙ КПП | |
| 2 | 24310А78В00-00 | ШЕСТЕРНЯ ВТОРИЧНОГО ВАЛА № 1 | |
| 2 | 96567902 | ШЕСТЕРНЯ ВТОРИЧНОГО ВАЛА № 1 | |
| 3 | 24320-78В10-000 | Шестерня 2 передачи | |
| 3 | 96567783 | ШЕСТЕРНЯ ВТОРИЧНОГО ВАЛА № 2 | |
| 4 | 24331-78В10-000 | Шестерня 3-й передачи | |
| 4 | 94580241 | ШЕСТЕРНЯ ВТОРИЧНОГО ВАЛА № 3 | |
| 5 | 96249801 | ШЕСТЕРНЯ ВТОРИЧНОГО ВАЛА № 4 | |
| 6 | 09265А25022 | ПОДШИПНИК ВТОРИЧНОГО ВАЛА | |
| 6 | 94535225 | ПОДШИПНИК ВТОРИЧНОГО ВАЛА | |
| 7 | 09263-30042-000 | ПОДШИПНИК | |
| 7 | 96527808 | ПОДШИПНИК | |
| 8 | 96567906 | КОЛЬЦО ЗУБЧАТОЕ СИНХРОНИЗАТОРА 1 ПЕРЕДАЧИ | |
| 9 | 24441-60В00-000 | Пружина синхронизатора | |
| 9 | 94580260 | ПРУЖИНА СИНХРОНИЗАТОРА | |
| 10 | 96567860 | СИНХРОНИЗАТОР НИЗКОЙ ПЕРЕДАЧИ В СБОРЕ | |
| 10 | 24400А78В00-00 | СИНХРОНИЗАТОР НИЗКОЙ ПЕРЕДАЧИ В СБОРЕ | |
| 11 | 24411А78В00-00 | СТУПИЦА СИНХРОНИЗАТОРА НИЗКОЙ ПЕРЕДАЧИ | |
| 11 | 94580249 | СТУПИЦА СИНХРОНИЗАТОРА НИЗКОЙ ПЕРЕДАЧИ | |
| 12 | 24421А78В10-00 | ВТУЛКА СИНХРОНИЗАТОРА НИЗКОЙ ПЕРЕДАЧИ | |
| 12 | 96567787 | ВТУЛКА СИНХРОНИЗАТОРА НИЗКОЙ ПЕРЕДАЧИ | |
| 13 | 24471-78В00-000 | СУХАРЬ СИНХРОНИЗАТОРА | |
| 13 | 94580265 | СУХАРЬ СИНХРОНИЗАТОРА | |
| 14 | 24451-60В00-000 | Кольцо синхронизатора | |
| 14 | 94580263 | КОЛЬЦО СТОПОРНОЕ СИНХРОНИЗАТОРА | |
| 15 | 09263-30042-000 | ПОДШИПНИК | |
| 15 | 96527808 | ПОДШИПНИК | |
| 16 | 96567785 | КОЛЬЦО ЗУБЧАТОЕ СИНХРОНИЗАТОРА 2 ПЕРЕДАЧИ | |
| 17 | 24336А78В00-00 | ВТУЛКА 3 И 4 ПЕРЕДАЧ | |
| 17 | 94580242 | ВТУЛКА 3 И 4 ПЕРЕДАЧ | |
| 18 | 09265А20005-000 | ПОДШИПНИК ВТОРИЧНОГО ВАЛА | |
| 18 | 94535221 | ПОДШИПНИК ВТОРИЧНОГО ВАЛА | |
| 19 | 09170-33421-040 | Регулировочная шайба тол. 0.40 | |
| 19 | 94525270 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | |
| 19 | 94525269 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | |
| 19 | 94525268 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | |
| 19 | 09181-33009-000 | Регулировочная шайба тол. 0.95 | |
| 19 | 94525267 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | |
| 19 | 09181-33008-000 | Регулировочная шайба тол. 0.90 | |
| 19 | 94525266 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | |
| 19 | 09181-33007-000 | Регулировочная шайба тол. 0.85 | |
| 19 | 94525265 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | |
| 19 | 09181-33006-000 | Регулировочная шайба тол. 0.80 | |
| 19 | 94525264 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | |
| 19 | 94525263 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | |
| 19 | 09170-33421-045 | Регулировочная шайба тол. 0.45 | |
| 19 | 09170-33421-050 | Регулировочная шайба тол. 0.50 | |
| 19 | 09181-33001-000 | Регулировочная шайба тол. 0.55 | |
| 19 | 94525260 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | |
| 19 | 09181-33002-000 | Регулировочная шайба тол. 0.60 | |
| 19 | 94525261 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | |
| 19 | 09181-33003-000 | Регулировочная шайба тол. 0.65 | |
| 19 | 94525262 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | |
| 19 | 09181-33004-000 | Регулировочная шайба тол. 0.70 | |
| 19 | 09181-33005-000 | Регулировочная шайба тол. 0.75 | |
| 20 | 24351-78b60-000 | ШЕСТЕРНЯ 5 ПЕРЕДАЧИ | |
| 20 | 94580246 | ШЕСТЕРНЯ 5 ПЕРЕДАЧИ | |
| 21 | 09159а16004-000 | ГАЙКА | |
| 21 | 94515447 | ГАЙКА | |
| 22 | 96257617 | ВАЛ ВТОРИЧНЫЙ КПП В СБОРЕ | |
| 22 | 96569669 | ВАЛ ВТОРИЧНЫЙ КПП В СБОРЕ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
