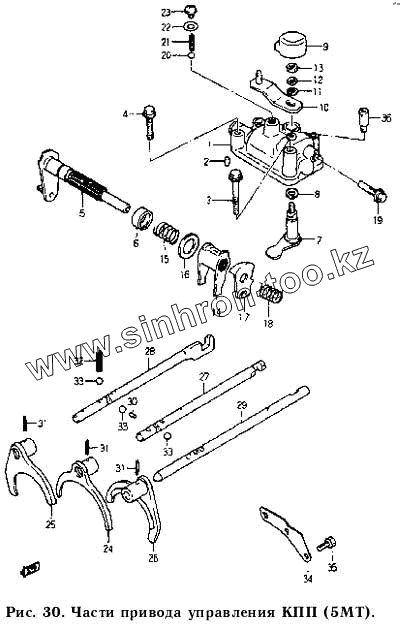

Каталог запасных частей к технике: Daewoo Damas. Части привода управления КПП (5МТ)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 25121-85051-000 | Крышка переключения передач | |
| 2 | 04221-06129-000 | Установочный палец | |
| 3 | 01957-08553-000 | Болт крышки №2 | |
| 4 | 01957-08403-000 | Болт | |
| 5 | 25520-83000-000 | Шлицевой вал в комплекте | |
| 6 | 09284А17004-000 | Сальник шлицевого вала | |
| 7 | 25530А80D00-000 | Рычаг | |
| 8 | 25533А80D00-000 | Сальник рычага | |
| 9 | 25536-79500-000 | Чехол | |
| 10 | 25535-85001-000 | Рычаг механизма отбора в сборе | |
| 11 | 08322-11083-000 | Шайба | |
| 12 | 08321-21083-000 | Шайба запирающая | |
| 13 | 08310-11083-000 | Гайка | |
| 14 | 25541-83D00-000 | Рычаг механизма переключения | |
| 15 | 25576-70D00-000 | Пружина тихоходной передачи | |
| 16 | 09160-17035-000 | Шайба шлицевого вала №1 | |
| 17 | 25545А85054-000 | Запирающее устройство | |
| 18 | 25546-60С00-000 | Пружина | |
| 19 | 09135-08005-000 | Болт запорного устройства | |
| 20 | 06112-10004-000 | Шарик фиксатора вала | |
| 21 | 25547-70D00-000 | Запирающая пружина | |
| 22 | 09168-10007-000 | Шайба | |
| 23 | 09128-10005-000 | Болт | |
| 24 | 25211А80D00-000 | Вилка тихоходной передачи | |
| 25 | 25221А80D00-000 | Вилка быстроходной передачи | |
| 26 | 25251А83D00-000 | Вилка 5 передачи и заднего хода | |
| 27 | 25411А70D50-000 | Ползун тихоходной передачи | |
| 28 | 25420А70D50-000 | Ползун быстроходной передачи | |
| 29 | 25451А80D50-000 | Ползун 5 скорости и заднего хода | |
| 30 | 09261-03002-000 | Штифт замка | |
| 31 | 09205-04003-000 | Палец вилки | |
| 32 | 25415А70D00-000 | Пружина фиксатора | |
| 33 | 06112-10004-000 | Шарик фиксатора вала | |
| 34 | 25481-79400-000 | Пластина крепления ползунов | |
| 35 | 09117-08007-000 | Болт пластины крепления ползунка | |
| 36 | 24821А80D00-000 | Пробка вентиля |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
