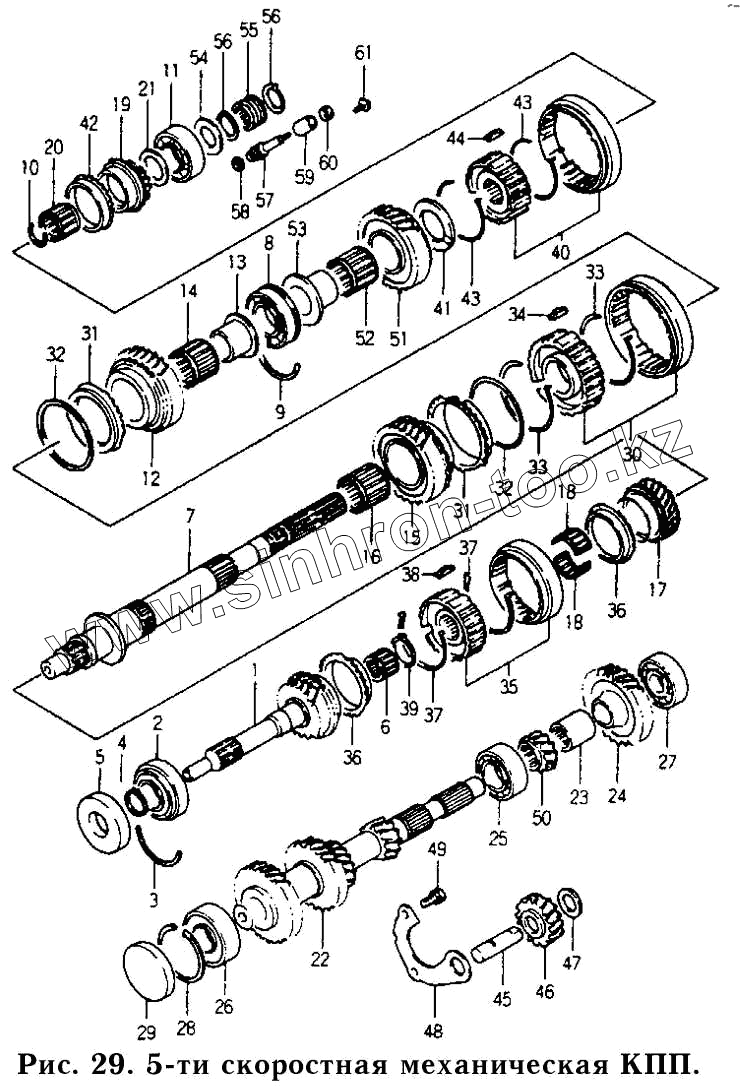

Каталог запасных частей к технике: Daewoo Damas. 5-ти скоростная механическая КПП
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
35
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 24110-80D10-000 | Первичный вал | |
| 2 | 09262-20126-000 | Подшипник первичного вала | |
| 3 | 24152-70D00-000 | Фиксирующее полукольцо | |
| 4 | 09380-20011-000 | Стопорное кольцо ведущего вала | |
| 5 | 24151А70D00-000 | Сальник первичного вала | |
| 6 | 09263-17043-000 | Игольчатый подшипник | |
| 7 | 24121-83D10-000 | Промежуточный вал | |
| 8 | 08113-63040-000 | Задний подшипник | |
| 9 | 09390-52003-000 | Фиксирующее полукольцо | |
| 10 | 09380-22010-000 | Стопорное кольцо | |
| 11 | 09262-25094-000 | Подшипник | |
| 12 | 24210-80D10-000 | Шестерня постоянного зацепления | |
| 13 | 24214А70D00-000 | Направляющая втулка | |
| 14 | 09263-30031-000 | Подшипник зубчатого колеса | |
| 15 | 24221-80D00-000 | Направляющая втулка | |
| 16 | 24382-60В00-000 | Игольчатый подшипник 2 передачи | |
| 17 | 24231-80D00-000 | Шестерня 3 передачи | |
| 18 | 09263-25057-000 | Игольчатый подшипник 3 передачи | |
| 19 | 24250-83D10-000 | Шестерня 5 передачи в комплекте | |
| 20 | 09263-22059-000 | Игольчатый подшипник 5 передачи | |
| 21 | 24254-70D50-000 | Шайба шестерни | |
| 22 | 24131-83D10-000 | Промежуточный вал | |
| 22 | 24371-80D00-000 | Шестерня промежуточного вала | |
| 23 | 24133-85052-000 | Втулка промежуточного вала | |
| 24 | 24351-83D00-000 | Шестерня 5 передачи | |
| 25 | 09262-20096-000 | Подшипник первичного вала №2 | |
| 26 | 09262-20120-000 | Подшипник первичного вала №1 | |
| 27 | 09262А17032-000 | Подшипник 5 передачи | |
| 28 | 08331-41479-000 | Стопорное кольцо подшипника | |
| 29 | 24143А80D10-000 | Пробка промежуточного вала | |
| 30 | 24411А80D00-000 | Синхронизатор 1 передачи в сборе | |
| 31 | 24431А80D00-000 | Блокирующее конусное кольцо | |
| 32 | 24436А84200-000 | Кольцо пружины синхронизатора | |
| 33 | 09388-00020-000 | Пружина синхронизатора | |
| 35 | 24410А80D00-000 | Синхронизатор 2 передачи в сборе | |
| 37 | 24442-60В00-000 | Пружина синхронизатора | |
| 38 | 24472-60В00-000 | Сухарь синхронизатора | |
| 39 | 09380-22013-000 | Стопорное кольцо | |
| 40 | 24420А80D01-000 | Синхронизатор 5 передачи в сборе | |
| 41 | 24417-80D00-000 | Шайба 5 передачи | |
| 42 | 24432А80D00-000 | Блокирующее конусное кольцо | |
| 43 | 09388-00007-000 | Пружина 5 передачи | |
| 44 | 24473-70D00-000 | Стопорный сухарь | |
| 45 | 24551-85051-000 | Ось заднего хода | |
| 46 | 24560А83D00-000 | Шестерня заднего хода в комплекте | |
| 47 | 09166-14012-000 | Шайба заднего кода | |
| 48 | 25482-85051-000 | Кронштейн заднего хода | |
| 49 | 01944-06166-000 | Болт рычага тормозной стойки | |
| 50 | 24671А83D00-000 | Реверсивная шестерня | |
| 51 | 24681-83D00-000 | Шестерня промежуточного вала | |
| 52 | 09263-30031-000 | Подшипник зубчатого колеса | |
| 53 | 24564А63С00-000 | Втулка промежуточного вала | |
| 54 | 26122-70D50-000 | Втулка шестерни спидометра | |
| 55 | 26121А80D00-000 | Червячное колесо | |
| 56 | 08331-31199-000 | Стопорное кольцо | |
| 57 | 26131А79500-000 | Шестерня привода спидометра | |
| 58 | 09160-08003-000 | Шайба привода спидометра | |
| 59 | 09300-08017-000 | Втулка привоза спидометра | |
| 60 | 09282-08001-000 | Маслоуплотнитель | |
| 61 | 01954-06163-000 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
