Каталог запасных частей к технике: Chevrolet Viva. Шланги и трубки

Тип техники

Марка

Модель

Схема

1

1

2

2

2

3

3

4

5

6

7

8

9

10

11

11

12

12

13

14

15

16

17

18

19

20

20

21

22

23

24

25

26

27

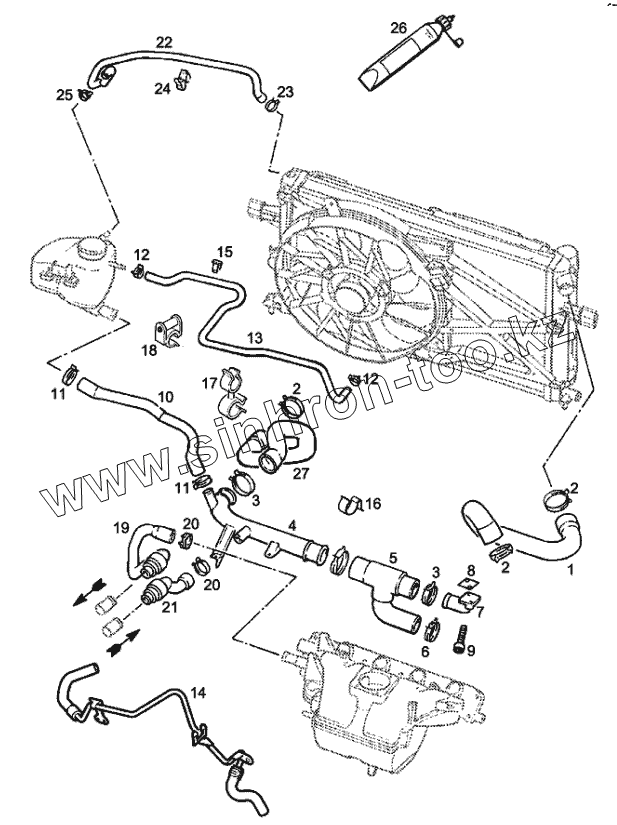

Позиция на иллюстрации	Заводской номер детали		Название детали
1	13 37 563		Шланг, впускной канал радиатора
1	13 37 665		Шланг, впускной канал радиатора
2	20 94 932		Зажим 44мм в.д., шланг радиатора к корпусу термостата
3	20 94 934		Зажим 49мм в.д., шланг радиатора к соединительной трубке
4	13 36 168		Трубка соединительная, радиатор к двигателю
5	13 37 536		Шланг обратный поток, соединительная трубка к водяному насосу
6	20 94 936		Зажим 40мм в.д., шланг к водяному насосу
7	13 38 328		Соединитель, байпасный
8	13 38 328		Соединитель, байпасный
9	20 05 204		Винт М8х25, байпасный соединитель к головке цилиндра
10	13 37 554		Шланг, обратный поток, напорный бак к соединительной трубке
11	20 94 930		Зажим шланг 27мм в.д.
12	20 94 918		Зажим 14мм в.д., вентиляционный шланг к корпусу дроссельного клапана
13	13 36 210		Шланг предохранительный, корпус термостата к напорному баку
14	6 56 063		Шланг предохранительный, корпус термостата к корпусу дроссельного клапана
15	18 18 713		Кронштейн, шланг отбора воздуха к кронштейну жгута проводов двигателя
16	6 07 848		Зажим пружинный, шланг отбора воздуха к релейной коробке
17	6 79 240		Зажим шланга стравливания воздуха к вакуумной трубе
18	8 24 661		Кронштейн, шланг корпуса дроссельного клапана к передней панели
19	68 18 484		Шланг подачи, двигатель к впускному каналу обогревателя
20	20 94 930		Зажим шланг 27мм в.д.
21	68 18 475		Шланг возвратный, выпускной канал обогревателя к двигателю
22	13 37 600		Шланг, радиатор к напорному баку
23	20 94 931		Зажим 19мм в.д., вентиляционный шланг к корпусу дроссельного клапана
24	13 04 675		Кронштейн, шланг напорного бака к передней панели, верхний
25	20 94 918		Зажим 14мм в.д., вентиляционный шланг к корпусу дроссельного клапана
26	15 10 180		Закрепляющий состав (100гр.)
27	13 37 471		Шланг, выпускной канал радиатора

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
