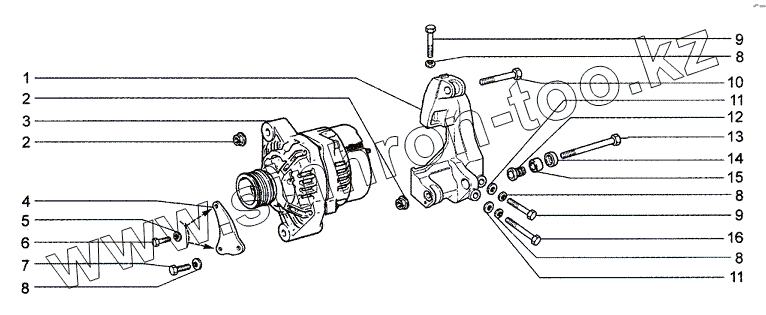

Каталог запасных частей к технике: Chevrolet Niva 1.7. Генератор с арматурой

Тип техники

Марка

Модель

Схема

1

2

2

3

3

3

4

5

6

7

8

8

8

8

9

9

10

11

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	21230-1041034-00-0		Кронштейн генератора
2	21100-3701686-00-0		Гайка
3	21230-3701010-02-0		Генератор
3	21230-3701010-03-0		Генератор
3	21230-3701010-04-0		Генератор
4	21230-1041046-00-0		Планка кронштейна генератора
5	00001-0011977-73-0		Шайба 6 пружинная коническая
6	00001-0009026-21-0		Болт М6х25
7	00001-0060436-21-0		Болт М8х25
8	00001-0011980-73-0		Шайба 8 пружинная коническая
9	00001-0060443-21-0		Болт М8х55
10	00001-0060445-21-0		Болт М8х65
11	00001-0005196-01-0		Шайба 8
12	21100-3701634-00-0		Втулка компенсирующая
13	21100-3701376-00-0		Болт крепления генератора
14	21100-3701638-00-0		Вкладыш втулки компенсирующей
15	21100-3701637-00-0		Опора резиновая
16	00001-0060450-21-0		Болт М8х90
