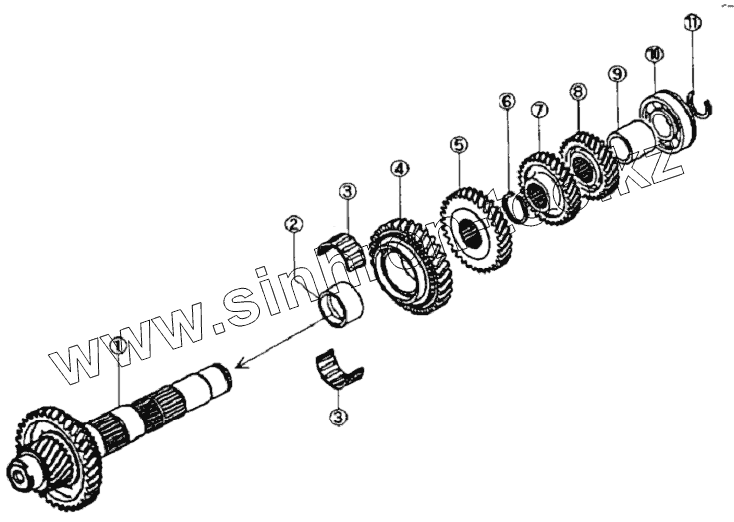

Каталог запасных частей к технике: BYD F3. Выходной вал
1
2
3
3
4
5
6
6
6
6
6
6
6
6
7
8
9
10
11
11
11
11
11
11
11
11
11
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Выходной вал | Выходной вал | |
| 2 | BS15-1701019 | Втулка вала ведомой шестерни второй передачи | |
| 3 | BS15-1701807 | Игольчатый подшипник | |
| 4 | BS15-1701006 | Ведомая шестерня второй передачи | |
| 5 | BS15-1701007 | Ведомая шестерня третьей передачи | |
| 6 | BS15-1701041-1 | Упорная пружинная шайба | |
| 6 | BS15-1701041-2 | Упорная пружинная шайба | |
| 6 | BS15-1701041-3 | Упорная пружинная шайба | |
| 6 | BS15-1701041-4 | Упорная пружинная шайба | |
| 6 | BS15-1701041-5 | Упорная пружинная шайба | |
| 6 | BS15-1701041-6 | Упорная пружинная шайба | |
| 6 | BS15-1701041-7 | Упорная пружинная шайба | |
| 6 | BS15-1701041-8 | Упорная пружинная шайба | |
| 7 | BS15-1701008 | Ведомая шестерня четвертой передачи | |
| 8 | BS15-1701009 | Ведомая шестерня пятой передачи | |
| 9 | BS15-1701031 | Упорная шайба выходного вала | |
| 10 | BS15-1701803 | Шариковый подшипник | |
| 11 | BS15-1701040-1 | Упорная пружинная шайба | |
| 11 | BS15-1701040-2 | Упорная пружинная шайба | |
| 11 | BS15-1701040-3 | Упорная пружинная шайба | |
| 11 | BS15-1701040-4 | Упорная пружинная шайба | |
| 11 | BS15-1701040-5 | Упорная пружинная шайба | |
| 11 | BS15-1701040-6 | Упорная пружинная шайба | |
| 11 | BS15-1701040-7 | Упорная пружинная шайба | |
| 11 | BS15-1701040-8 | Упорная пружинная шайба | |
| 11 | BS15-1701040-9 | Упорная пружинная шайба | |
| 11 | BS15-1701040-10 | Упорная пружинная шайба | |
| 11 | BS15-1701040-11 | Упорная пружинная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
