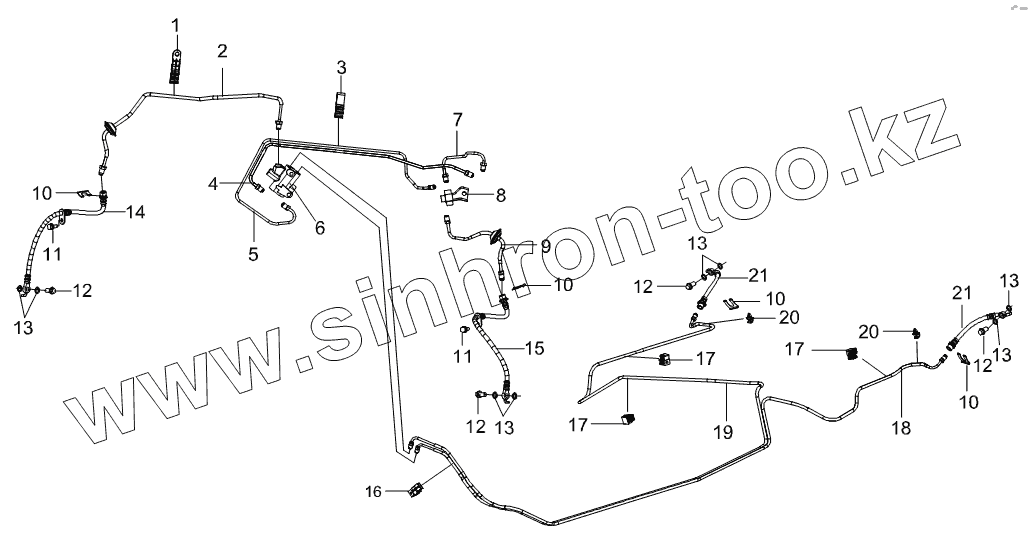

Каталог запасных частей к технике: BYD F3. Тормозные трубки
1
2
3
4
5
6
7
8
9
10
10
10
10
11
11
12
12
12
12
13
13
13
13
13
14
15
16
17
17
17
18
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | BYDF3-3506013 | Зажим с семью отверстиями | |
| 2 | BYDF3-3506050C | Тормозная трубка 5 | |
| 3 | BYDF3-3506015 | Зажим с тремя отверстиями 2 | |
| 4 | BYDF3-3506030C | Тормозная трубка 3 | |
| 5 | BYDF3-3506020C | Тормозная трубка 2 | |
| 6 | BYDF3-352300C | Пропорциональный клапан в сборе | |
| 7 | BYDF3-3506010C | Тормозная трубка 1 | |
| 8 | BYDF3-3506110C | Трехканальный разветвитель | |
| 9 | BYDF3-3506040 | Тормозная трубка 4 | |
| 10 | BYDF3-3506133 | Ш-образный зажим | |
| 11 | Q1460820 | Наборный болт с шестигранной головкой | |
| 12 | BYDF3-3506131 | Полый болт | |
| 13 | BYDF3-3506132 | Уплотнительная прокладка | |
| 14 | BYDF3-3506240 | Правый передний тормозной гибкий шланг в сборе | |
| 15 | BYDF3-3506230 | Левый передний тормозной гибкий шланг в сборе | |
| 16 | BYDF3-3506071 | Зажим с двумя отверстиями | |
| 17 | BYDF3-3506081 | Зажим с одним отверстием 1 | |
| 18 | BYDF3-3506080 | Тормозная трубка 8 | |
| 19 | BYDF3-3506090 | Тормозная трубка 9 | |
| 20 | BYDF3-3506091 | Зажим с одним отверстием 2 | |
| 21 | BYDF3-3506250 | Задний тормозной гибкий шланг в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
