Каталог запасных частей к технике: BYD F3. Система охлаждения

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

5

6

7

8

8

9

10

10

10

10

11

12

13

14

15

16

17

18

18

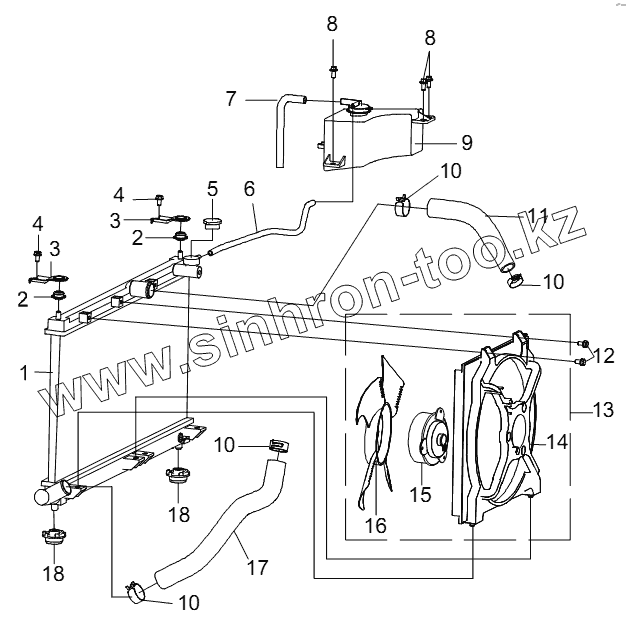

Позиция на иллюстрации	Заводской номер детали		Название детали
1	BYDF3-1301100		Радиатор в сборе
2	BYDF3-1302102		Резиновая втулка верхней подвески радиатора
3	BYDF3-1302101		Верхний монтажный кронштейн радиатора
4	Q1400816		Наборный болт с шестигранной головкой
5	BYDF3-1304110		Крышка радиатора
6	BYDF3-1311101		Впускной водяной патрубок
7	BYDF3-1311102		Продувочный шланг
8	Q1840816		Болт с шестигранной фланцевой головкой
9	BYDF3-1311100		Расширительный бачок в сборе
10	Q67645		Червячный хомут
11	BYDF3D-1303011		Впускной гибкий шланг радиатора
12	Q1400620		Наборный болт с шестигранной головкой
13	BYDF3-1308100		Крыльчатка охлаждения радиатора с электронным управлением в сборе
14	BYDF3-1308101		Защитный кожух в сборе
15	BYDF3-3783100		Электропривод крыльчатки охлаждения
16	BYDF3-1308102		Лопасть
17	BYDF3D-1303012		Выпускной гибкий шланг радиатора
18	BYDF3-1302011		Резиновая втулка нижней подвески радиатора

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
