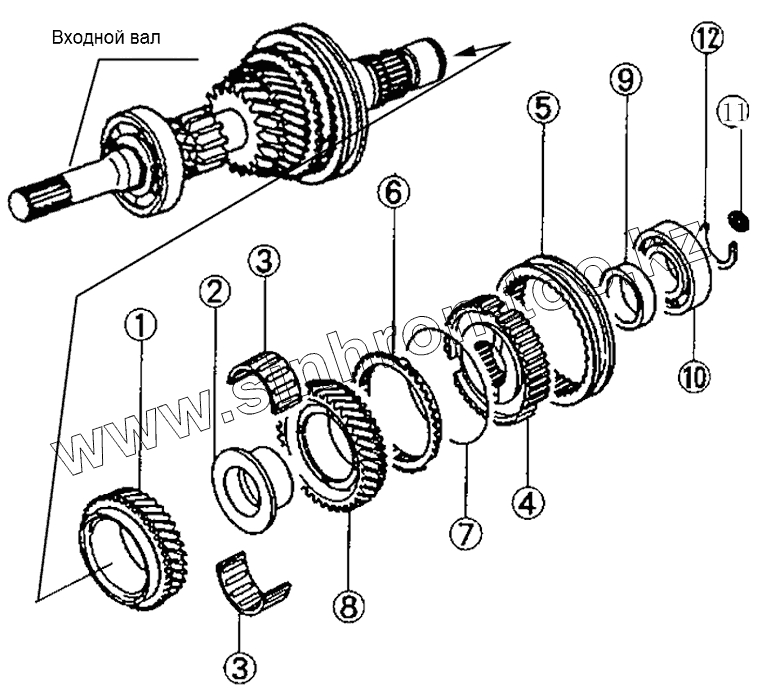

Каталог запасных частей к технике: BYD F3. Приводная шестерня четвертой передачи в сборе
1
2
3
3
4
5
5
6
6
7
7
8
9
10
11
12
12
12
12
12
12
12
12
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | BS15-1701903 | Ведущая шестерня четвертой передачи в сборе | |
| 2 | BS15-1701021 | Втулка вала ведущей шестерни пятой передачи | |
| 3 | BS15-1701807 | Игольчатый подшипник | |
| 4 | BS15-1701024 | Зубчатая ступица механизма синхронизации пятой передачи-передачи заднего хода | |
| 5 | BS15-1701026 | Зубчатая втулка механизма синхронизации пятой передачи-передачи заднего хода | |
| 5 | BS15-1701026A | Зубчатая втулка механизма синхронизации пятой передачи-передачи заднего хода | |
| 6 | BS15-1701028 | Кольцо синхронизатора | |
| 6 | BS15-1701028A | Кольцо синхронизатора | |
| 7 | BS15-1701036 | Пружина синхронизатора | |
| 7 | BS15-1701036A | Пружина синхронизатора | |
| 8 | BS15-1701904 | Ведущая шестерня пятой передачи в сборе | |
| 9 | BS15-1701032 | Упорная шайба входного вала | |
| 10 | BS15-1701801 | Шариковый подшипник | |
| 11 | BS15-1701804 | Сальник | |
| 12 | BS15-1701038-1 | Упорная пружинная шайба | |
| 12 | BS15-1701038-2 | Упорная пружинная шайба | |
| 12 | BS15-1701038-3 | Упорная пружинная шайба | |
| 12 | BS15-1701038-4 | Упорная пружинная шайба | |
| 12 | BS15-1701038-5 | Упорная пружинная шайба | |
| 12 | BS15-1701038-6 | Упорная пружинная шайба | |
| 12 | BS15-1701038-7 | Упорная пружинная шайба | |
| 12 | BS15-1701038-8 | Упорная пружинная шайба | |
| 12 | BS15-1701038-9 | Упорная пружинная шайба | |
| 12 | BS15-1701038-10 | Упорная пружинная шайба | |
| 12 | BS15-1701038-11 | Упорная пружинная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
