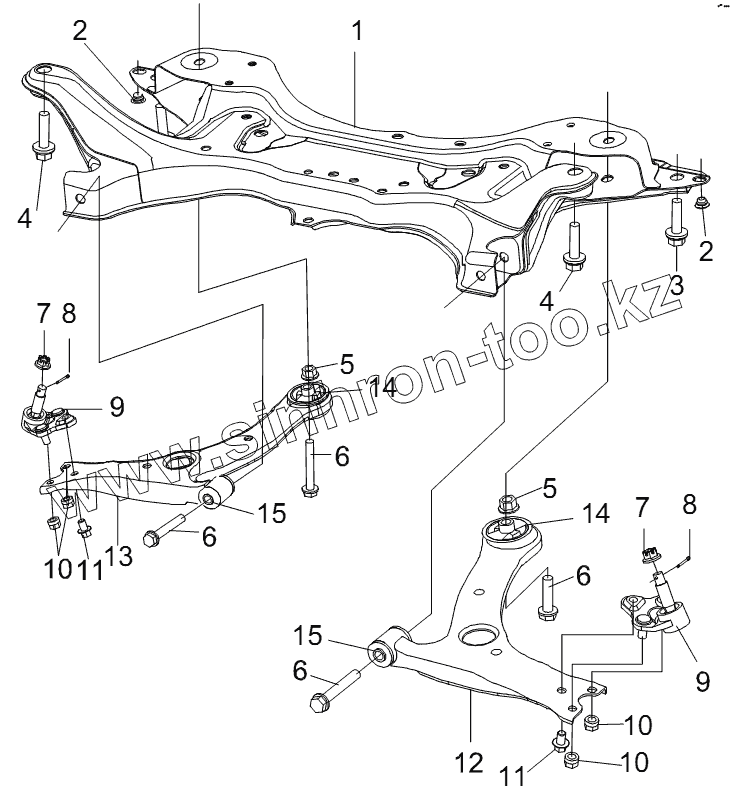

Каталог запасных частей к технике: BYD F3. Передний подрамник в сборе

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

5

6

6

6

6

7

7

8

8

9

9

10

10

10

11

11

12

13

14

14

15

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	BYDF3-2810100		Передний подрамник в сборе
2	BYDF3-2810101		Резиновая подкладка
3	Q1861455		Наборный болт 2 с фланцевой головкой
4	Q1861495		Наборный болт 1 с фланцевой головкой
5	Q32014		Шестигранная фланцевая гайка
6	Q1401495		Наборный болт с шестигранной головкой
7	BYDF3-2904141		Разъемная фланцевая гайка
8	Q5003228		Разъемный шплинт
9	BYDF3-2904140		Нижний шплинт со сферической головкой в сборе
10	Q33012		Фланцевая гайка
11	Q1841218		Болт с фланцевой головкой
12	BYDF3-2904110		Левый сварной маятниковый рычаг в сборе
13	BYDF3-2904210		Правый сварной маятниковый рычаг в сборе
14	BYDF3-2904120		Передний пружинный шарнир маятникового рычага
15	BYDF3-2904130		Задний пружинный шарнир маятникового рычага

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
