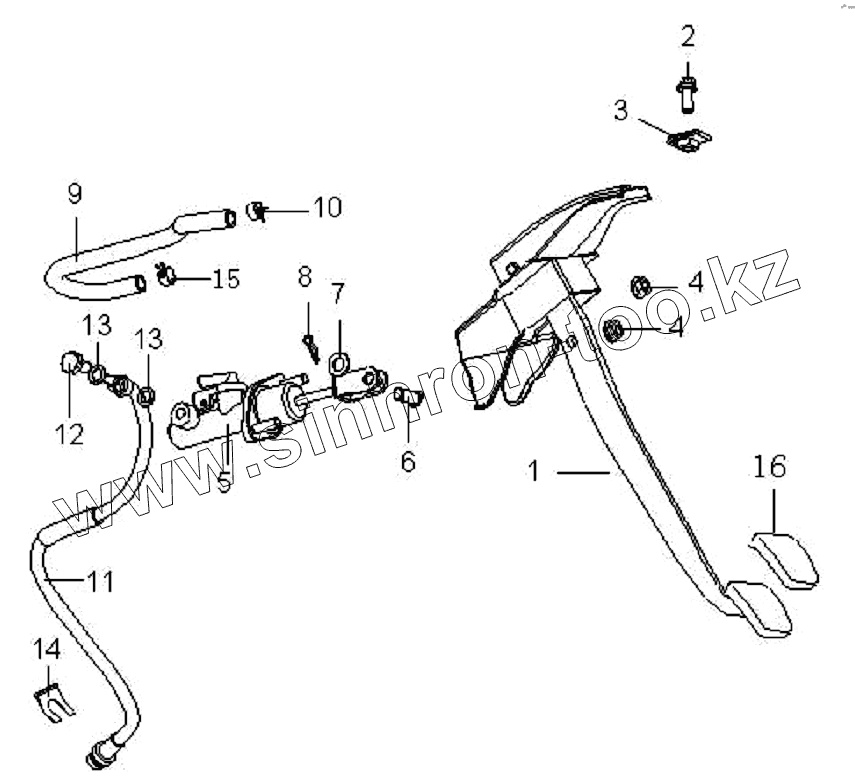

Каталог запасных частей к технике: BYD F3. Педаль сцепления

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

12

13

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	BYDF3-1602100		Кронштейн педали сцепления в сборе
2	Q1840820		Болт с шестигранной фланцевой головкой
3	BYDF3-3504010		Зажим и квадратная приваренная гайка
4	Q32008		Гайка
5	BYDF3-1608100		Главный насос муфты сцепления
6	Q5101024		Штифт
7	Q40110		Плоская шайба
8	Q50110		Фиксирующий шплинт
9	BYDF3-1607100		Впускной шланг насоса муфты сцепления
10	Q67616		Хомут
11	BYDF3D-1607200		Выпускной гибкий шланг высокого давления привода муфты сцепления
12	BYDF3-1607201		Полый болт
13	BYDF3-1607202		Медная прокладка
14	BYD624-1607012		Ш-образный зажим
15	Q673B13		Пружинный хомут
16	BYDF3-3504002		Резиновая накладка педали тормоза

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
