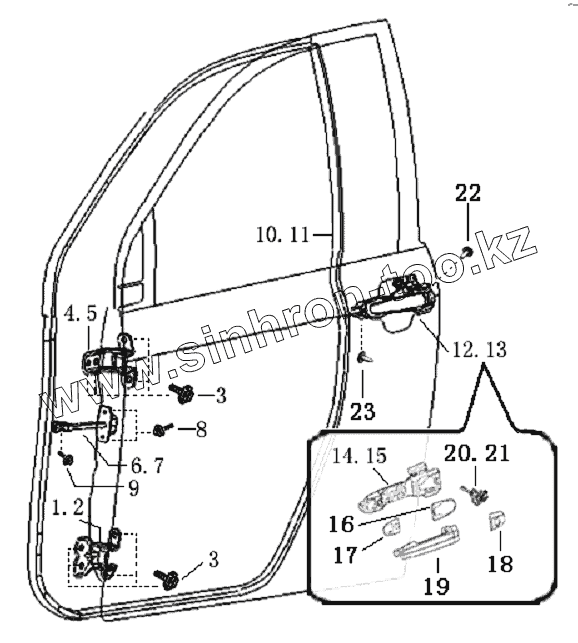

Каталог запасных частей к технике: BYD F3. Механизм передней двери
1
2
3
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | BYDF3-6106130 | Нижний шарнир левой передней боковой двери в сборе | |
| 2 | BYDF3-6106140 | Нижний шарнир правой передней боковой двери в сборе | |
| 3 | Q1460825 | Наборный болт | |
| 4 | BYDF3-6106110 | Верхний шарнир левой передней боковой двери в сборе | |
| 5 | BYDF3-6106120 | Верхний шарнир правой передней боковой двери в сборе | |
| 6 | BYDF3-6109110 | Ограничитель положения левой передней двери в сборе | |
| 7 | BYDF3-6109120 | Ограничитель положения правой передней двери в сборе | |
| 8 | Q1860616 | Болт с шестигранной фланцевой головкой | |
| 9 | Q1840816 | Болт с шестигранной фланцевой головкой | |
| 10 | BYDF3-6107111 | Уплотнитель левой передней двери | |
| 11 | BYDF3-6107112 | Уплотнитель правой передней двери | |
| 12 | BYDF3-6105110 | Наружная ручка левой передней двери (хромированная) | |
| 12 | BYDF3-6105110C | Наружная ручка левой передней двери | |
| 13 | BYDF3-6105120 | Наружная ручка правой передней двери (хромированная) | |
| 13 | BYDF3-6105120C | Наружная ручка правой передней двери | |
| 14 | BYDF3-6105113 | Левое переднее гнездо в сборе | |
| 15 | BYDF3-6105123 | Правое переднее гнездо в сборе | |
| 16 | BYDF3-6105114 | Большая шайба | |
| 17 | BYDF3-6105115 | Малая шайба | |
| 18 | BYDF3-6105112 | Гнездо ручки передней двери | |
| 18 | BYDF3-6105112C | Гнездо ручки передней двери | |
| 19 | BYDF3-6105111 | Ручка | |
| 19 | BYDF3-6105111C | Ручка | |
| 20 | BYDF3-3704300 | Цилиндр замка левой передней двери | |
| 21 | BYDF3-3704400 | Цилиндр замка правой передней двери | |
| 22 | BYDF3-6111116 | Винт типа F со звездчатой плоской головкой с опорной поверхностью с вырезом под шестигранный ключ | |
| 23 | BYDF3-6111115 | Винт типа C со звездчатой плоской головкой с опорной поверхностью с вырезом под шестигранный ключ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
