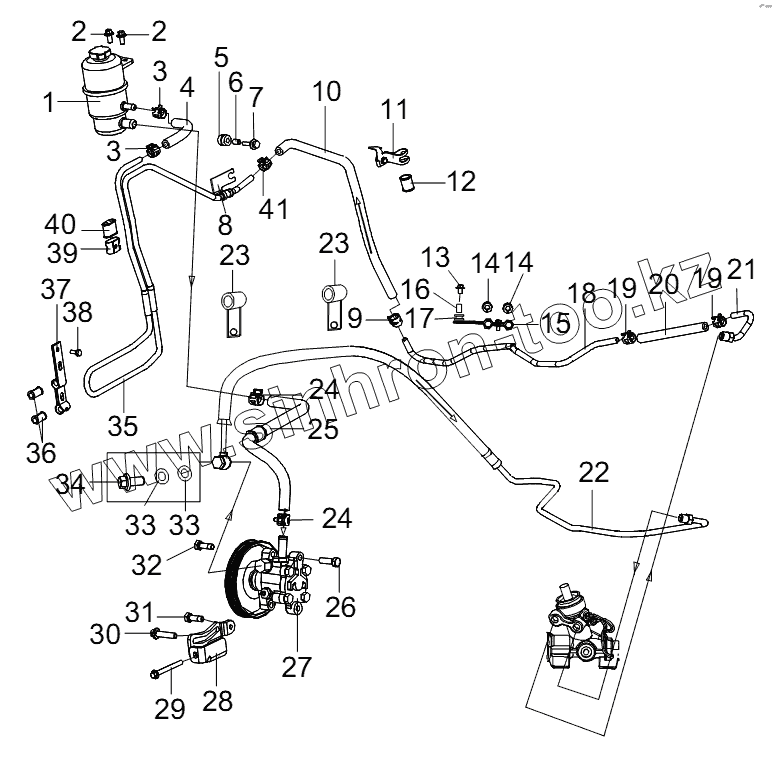

Каталог запасных частей к технике: BYD F3. Гидросистема рулевого управления
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | BYDF3-3408100 | Гидравлический цилиндр усиленного рулевого привода | |
| 2 | Q1840816 | Болт с шестигранной фланцевой головкой | |
| 3 | Q675B155 | Червячный хомут | |
| 4 | BYDF3-3406208 | Возвратный гибкий шланг | |
| 5 | BYDF3-3406211 | Специальная резиновая втулка | |
| 6 | BYDF3-3406212 | Втулка | |
| 7 | Q1460632-PD | Наборный болт с шестигранной головкой | |
| 8 | BYDF3-3406209 | Зажим с двумя отверстиями | |
| 9 | Q675B155 | Червячный хомут | |
| 10 | BYDF3-3406205 | Длинный возвратный гибкий шланг | |
| 11 | BYDF3-3406218 | Крепежный кронштейн длинного возвратного гибкого шланга | |
| 12 | BYDF3-3406219 | Резиновая втулка | |
| 13 | Q150B0626 | Болт | |
| 14 | BYDF3-3406223 | Резиновая втулка | |
| 15 | BYDF3-3406222 | Зажим с двумя отверстиями | |
| 16 | BYDF3-3406226 | Стальная втулка | |
| 17 | BYDF3-3406225 | Резиновая втулка | |
| 18 | BYDF3-3406204 | Длинная возвратная металлическая трубка | |
| 19 | OTK154155 | Хомут с внутренним кольцевым вкладышем с одним ушком | |
| 20 | BYDF3-3406202 | Короткий возвратный гибкий шланг | |
| 21 | BYDF3-3406201 | Короткая возвратная металлическая трубка | |
| 22 | BYDF3D-3406100 | Впускная топливная трубка в сборе | |
| 23 | BYDF3-3406131 | Крепежный кронштейн впускного топливного гибкого шланга | |
| 24 | Q675B185 | Червячный хомут | |
| 25 | BYDF3D-3406011 | Возвратный гибкий шланг | |
| 26 | Q1421035 | Наборный болт | |
| 27 | BYDF3-3407000 | Гидравлический насос рулевого механизма в сборе | |
| 28 | BYDF3D-3412010 | Натяжной кронштейн гидравлического насоса в сборе | |
| 29 | Q1840880 | Болт с фланцевой головкой | |
| 30 | Q1840845 | Болт с фланцевой головкой | |
| 31 | Q1421025 | Наборный болт | |
| 32 | Q1421030 | Наборный болт | |
| 33 | BYDF3-3406102 | Медная прокладка | |
| 34 | BYDF3-3406101 | Полый болт | |
| 35 | BYDF3-3406206 | Охлаждающая возвратная металлическая трубка | |
| 36 | BYDF3-3406215 | Резиновая втулка | |
| 37 | BYDF3-3406214 | Длинный зажим с двумя отверстиями | |
| 38 | Q1400616 | Крепежный болт | |
| 39 | BYDF3-3406216 | Короткий зажим с двумя отверстиями | |
| 40 | BYDF3-3406217 | Втулка | |
| 41 | OTK154155 | Хомут с внутренним кольцевым вкладышем с одним ушком |
