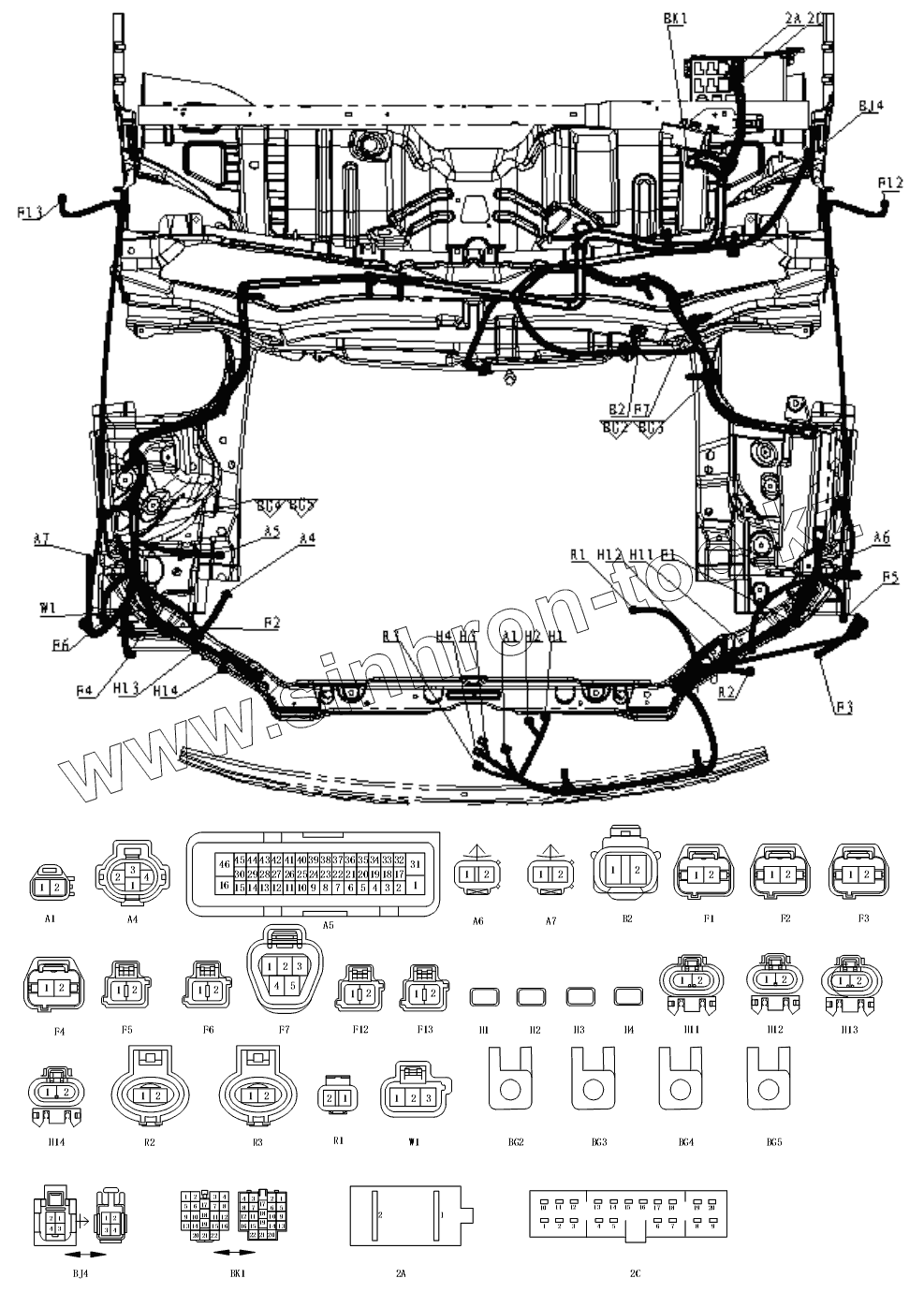

Каталог запасных частей к технике: BYD F3. Электрооборудование - разъемы
A1
A1
A4
A4
A5
A5
A6
A6
A7
A7
B2
B2
F1
F1
F2
F2
F3
F3
F4
F4
F5
F5
F6
F6
F7
F7
F12
F12
F13
F13
H1
H1
H2
H2
H3
H3
H4
H4
H11
H11
H12
H12
H13
H13
H14
H14
R1
R1
R2
R2
R3
R3
W1
W1
BG2
BG2
BG3
BG3
BG4
BG4
BG5
BG5
BJ4
BJ4
BK1
BK1
2A
2A
2C
2C
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| A1 | 7283-7028-30 | К датчику температуры наружного воздуха | |
| A4 | DJ7042Y-2.2-21 | К переключателю давления в системе кондиционирования | |
| A5 | 54210064 | К электронному блоку управления антиблокировочной системой | |
| A6 | DJ7021-2.2-11 | Разъем | |
| A7 | DJ7021-2.2-11 | Разъем | |
| B2 | M23374 | К выключателю аварийного индикатора уровня тормозной жидкости | |
| F1 | DJ7023-2-21 & ш | Разъем | |
| F2 | DJ7023-2-21 & ш | Разъем | |
| F3 | DJ7023-2-21 & ш | Разъем | |
| F4 | DJ7023-2-21 & ш | Разъем | |
| F5 | DJ7021-2.2-21 | Разъем | |
| F6 | DJ7021-2.2-21 | Разъем | |
| F7 | 0445205 | К передним стеклоочистителям | |
| F12 | DJ7024-3.5-20 | Разъем | |
| F13 | DJ7024-3.5-20 | Разъем | |
| H1 | DJ7013-6.3-2195 | Разъем | |
| H2 | DJ7013-6.3-2195 | Разъем | |
| H3 | DJ7013-6.3-2195 | Разъем | |
| H4 | DJ7013-6.3-2195 | Разъем | |
| H11 | DJ7029D-2.8-21 | Разъем | |
| H12 | DJ7029Y-2.8-21 | Разъем | |
| H13 | DJ7029D-2.8-21 | Разъем | |
| H14 | DJ7029Y-2.8-21 | Разъем | |
| R1 | DJ7021Y-4.8-11 | К крыльчатке охлаждения радиатора | |
| R2 | DJ7021Y-4.8-21 | Разъем | |
| R3 | DJ7021Y-4.8-21 | Разъем | |
| W1 | M23334 | К электроприводу омывателя | |
| BG2 | DJ4355A-2Sn | Линия заземления | |
| BG3 | DJ4355A-1Sn | Линия заземления | |
| BG4 | DJ4355A-2Sn | Линия заземления | |
| BG5 | DJ4355A-1Sn | Линия заземления | |
| BJ4 | 6520-0349 | К напольной кабельной шине | |
| BK1 | DJ7221-2/6.3-21 | К кабельной шине приборной панели | |
| 2A | DJ7021-9.5-21 | К блоку разъемов | |
| 2C | MG651080 | К блоку разъемов |
