Каталог запасных частей к технике: BYD F3. Электрооборудование - разъемы

Тип техники

Марка

Модель

Схема

A11

A12

A13

BG1

BL1

BL2

BL3

EA1

EA2

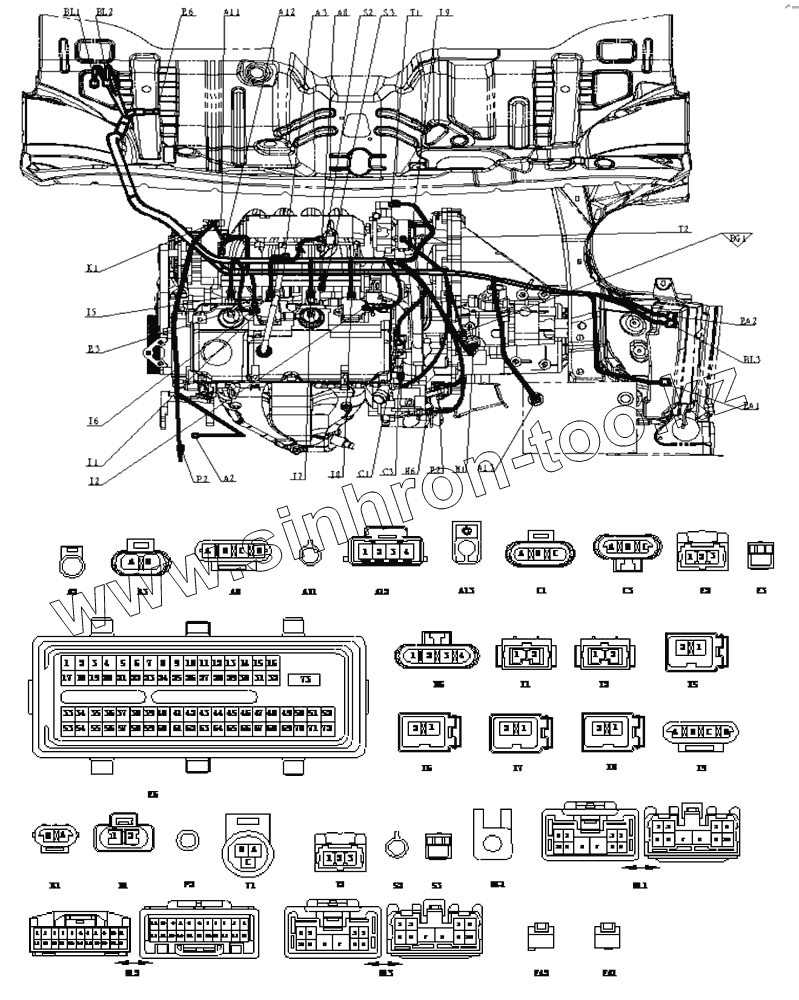

Позиция на иллюстрации	Заводской номер детали	Название детали
A2	0447104	К компрессору
A3	12052643	К управляющему клапану угольного фильтра
A8	12162833	К датчику температуры и давления воздуха на впуске
A11	3724321	К контакту B генератора переменного тока
A12	6195-0030	К генератору переменного тока
A13	PP2006901	К контакту аккумулятора
C1	12059595	К датчику положения распределительного вала
C3	12110293	К датчику углового положения коленчатого вала
E2	282191-1	К датчику температуры жидкости в системе охлаждения
E3	0338102	Разъем
E6	15357131	К электронному блоку управления впрыском топлива
H6	1216-2144	К переднему датчику кислорода
I1	DJ7023-3.5-20	Разъем
I2	DJ7023-3.5-20	Разъем
I5	15305086	Разъем
I6	15305086	Разъем
I7	15305086	Разъем
I8	15305086	Разъем
I9	12162188	К клапану регулировки частоты вращения холостого хода
K1	12052644	К датчику детонации
N1	PB625-02027	К выключателю светового сигнала движения задним ходом
P2	DJ3011A-4-21	К выключателю усилителя рулевого управления
S2	DJ4341 (ф8.5)	К клеммной колодке стартера
S3	0338102	Разъем
T1	12065287	К датчику положения дроссельной заслонки
T2	DJ7031-3.5-21	К датчику скорости движения автомобиля
BG1	DJ4355A-2Sn DJ4355A-1Sn	Линия заземления
BL1	7283-1405-40	Разъем
BL2	0446004	К кабельной шине приборной панели
BL3	7283-1405-40	Разъем
EA1	J0504701	Распределительная коробка 3#
EA2	J0504501	Распределительная коробка 2#
