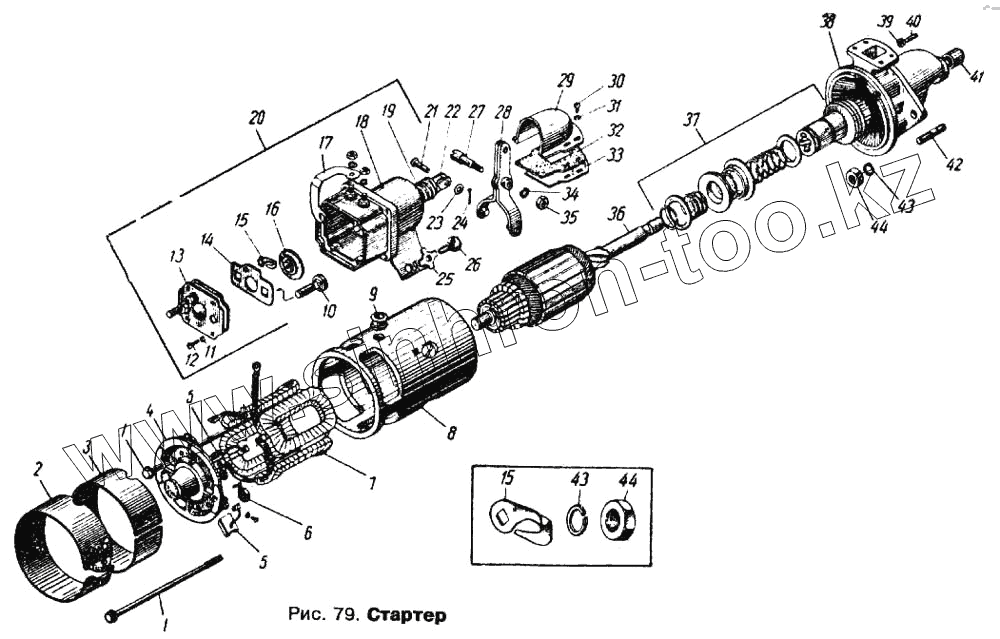

Каталог запасных частей к технике: АЗЛК Москвич 412. Стартер
1
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МХ-0554 | МХ-0554 | Шайба 5,3 изоляционная | |
| РС 14-3708002 | РС 14-3708002 | Прокладка крышки | |
| РС14-3708008 | РС14-3708008 | Пружина регулировочного винта | |
| РС14-3708007 | РС14-3708007 | Пружина штока якоря | |
| 412-3708010 | 412-3708010 | Стартер в сборе | |
| СТ113-Б | СТ113-Б | Стартер в сборе | |
| 8Х-1497 | 8Х-1497 | Шайба 5,3 | |
| МХ-0550 | МХ-0550 | Шайба 11,2 | |
| 1-ВР-7 | 1-ВР-7 | Шайба изоляционная | |
| МХ-0430 | МХ-0430 | Шайба 8,2 изоляционная | |
| СТ21-3708308 | СТ21-3708308 | Пружина тормоза | |
| МХ0439 | МХ0439 | Шайба изоляционная | |
| 1-МЮ-37 | 1-МЮ-37 | Шайба контактного болта | |
| М11-41081 | М11-41081 | Шайба 5 пружинная | |
| МХ-0246 | МХ-0246 | Шайба 8 пружинная | |
| СТ4-3708006 | СТ4-3708006 | Шайба упорная | |
| МХ-0876 | МХ-0876 | Штифт | |
| РС14-3708010 | РС14-3708010 | Якорь реле включения стартера со штоком в сборе | |
| МХ-1095 | МХ-1095 | Болт М5х21 выводной | |
| СТ21-3708307 | СТ21-3708307 | Колодка тормоза | |
| СЛ-138-88 | СЛ-138-88 | Вкладыш | |
| СТ28-3708403 | СТ28-3708403 | Вкладыш | |
| ВМ-335-38 | ВМ-335-38 | Втулка | |
| СТ21-3708190 | СТ21-3708190 | Вывод контакта в сборе | |
| Х-4003 | Х-4003 | Гайка М5 | |
| 8Х-1537 | 8Х-1537 | Гайка М8 контактного болта | |
| СТ21-3708220 | СТ21-3708220 | Коллектор стартера в сборе | |
| СТ113-3708103 | СТ113-3708103 | Прокладка корпуса стартера изоляционная | |
| СТ4-3708007 | СТ4-3708007 | Кольцо замковое | |
| СТ14-3708005 | СТ14-3708005 | Кольцо упорное | |
| СТ113-3708100 | СТ113-3708100 | Корпус стартера в сборе | |
| РС14-3708031 | РС14-3708031 | Крышка реле | |
| СТ113-3708310 | СТ113-3708310 | Крышка со стороны коллектора с вкладышем в сборе | |
| СТ113Б-3708401 | СТ113Б-3708401 | Крышка со стороны привода | |
| РС14-3708036 | РС14-3708036 | Перемычка | |
| СТ28-3708102 | СТ28-3708102 | Полюс | |
| СТ21-3708007 | СТ21-3708007 | Прокладка | |
| 1 | СТ8-3708003 | Болт стяжной крышек корпуса стартера | |
| 2 | СТ28-3708042 | Лента защитная | |
| 3 | СТ25-3707043 | Прокладка под защитную ленту | |
| 4 | СТ113-3708300 | Крышка стартера со стороны коллектора в сборе | |
| 5 | СТ130А-3708050 | Щетка в сборе | |
| 6 | СТ21-3708304 | Пружина щетки | |
| 7 | СТ113-3708170 | Катушка №4 | |
| 7 | СТ113-3708120 | Катушки (обмотки возбуждения) № 1, №2 и №3 в сборе | |
| 8 | СТ113-3708101 | Корпус стартера | |
| 9 | СТ22-3708106 | Втулка корпуса стартера, изоляционная | |
| 10 | РС14-3708032 | Болт контактный | |
| 11 | Х-1012 | Шайба 4 пружинная | |
| 12 | 8Х-4165 | Винт М4х14 | |
| 13 | РС14-3708030 | Крышка реле в сборе | |
| 14 | РС14-3708033 | Прокладка изоляционная | |
| 15 | РС14-3708034 | Контакт | |
| 16 | РС6-3708030 | Диск включения стартера контактный в сборе | |
| 17 | РС14-3708006 | Перемычка | |
| 18 | РС14-3708100 | Ярмо реле включения стартера с кожухом в сборе | |
| 19 | РС14-3708004 | Пружина якоря | |
| 20 | РСТ4-3708000 | Реле включения стартера в сборе | |
| 21 | СТ21-3708002 | Штифт | |
| 22 | РС14-3708020 | Винт регулировочный с серьгой в сборе | |
| 23 | 8Х-1496 | Шайба 4,3 | |
| 24 | МХ-0955 | Шплинт | |
| 25 | МХ-0287 | Шайба 8 замковая | |
| 26 | МХ-0032 | Болт М8х1х8,5 | |
| 27 | СТ21-3708014 | Ось рычага включения привода | |
| 28 | СТ21-3708020 | Рычаг включения привода в сборе | |
| 29 | СТ21-3708016 | Кожух защитный | |
| 30 | 8Х-1548 | Винт М4х10 | |
| 31 | Х-1012 | Шайба 4 пружинная | |
| 32 | СТ21-3708015 | Прокладка защитного кожуха | |
| 33 | СТ21-3708017 | Прокладка защитного кожуха | |
| 34 | Х-1482 | Шайба 6 пружинная | |
| 35 | 8Х-1533 | Гайка М6 | |
| 36 | СТ21-3708200-Б | Якорь стартера в сборе | |
| 37 | СТ21-3708600 | Привод к зубчатому венцу маховика в сборе | |
| 38 | СТ113Б-3708400 | Крышка со стороны привода с втулкой в сборе | |
| 39 | 8Х-1532 | Гайка М5 | |
| 40 | М11-40991 | Винт установки шестерни привода | |
| 41 | СТ113Б-3708400 | Крышка со стороны привода с втулкой в сборе | |
| 42 | 363137-П29 | Шпилька крепления стартера | |
| 43 | 252137-П29 | Шайба пружинная | |
| 44 | 362044-П29 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
