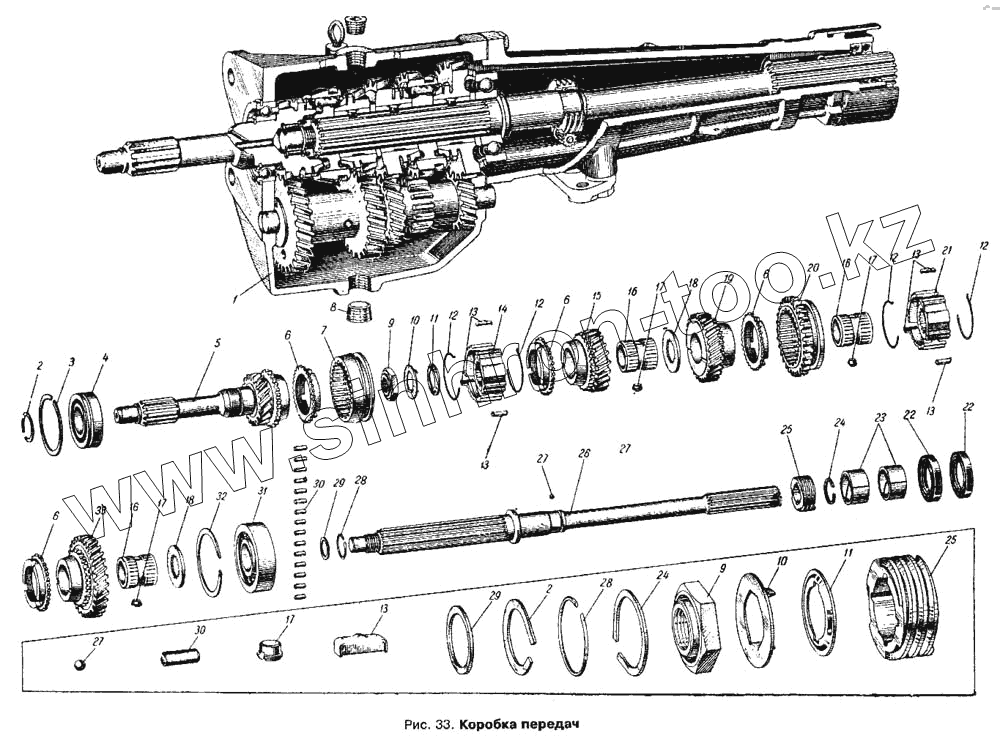

Каталог запасных частей к технике: АЗЛК Москвич 412. Коробка передач (Часть 1)
1
2
2
3
4
4
5
6
6
6
6
7
8
9
9
10
10
11
11
12
12
12
12
13
13
13
13
13
14
15
16
16
16
17
17
17
17
18
18
19
20
21
22
22
23
25
25
26
27
27
27
28
28
29
29
30
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 402-3802834 | 402-3802834 | Шестерня привода спидометра, ведомая | |
| 400-3802066-Б | 400-3802066-Б | Вал ведомой шестерни редуктора привода спидометра | |
| 407-2802836 | 407-2802836 | Шестерня угловой передачи редуктора привода спидометра, ведущая | |
| 365092-П | 365092-П | Шестерня угловой передачи редуктора привода спидометра, ведомая | |
| 408-1701139 | 408-1701139 | Шестерня заднего хода коробки передач со ступицей в сборе (комплект) | |
| 407-3802950-А | 407-3802950-А | Привод спидометра для четырехступенчатой коробки передач (комплект) | |
| 60902 | 60902 | Подшипник первичного вала коробки передач, передний | |
| 401-1701031 | 401-1701031 | Подшипник первичного вала коробки передач, передний | |
| 412-1700010-Б | 412-1700010-Б | Коробка передач в сборе | |
| 407-3802864 | 407-3802864 | Вал ведущей шестерни редуктора привода спидометра | |
| 407-3802862 | 407-3802862 | Вал редуктора привода спидометра с шестерней в сборе, ведомый | |
| 407-3802860-Б | 407-3802860-Б | Вал редуктора привода спидометра с шестерней в сборе, ведущий | |
| 402-1701229-А | 402-1701229-А | Грязеотражатель сальника вторичного вала коробки передач, | |
| 402-1701228 | 402-1701228 | Грязеотражатель удлинителя | |
| 260308-П | 260308-П | Заглушка | |
| 408-1701154 | 408-1701154 | Муфта синхронизатора третьей и четвертой передач со ступицей в сборе (комплект) | |
| 1 | 412-1700010 | Коробка передач в сборе | |
| 2 | 401-1701034 | Кольцо заднего подшипника первичного вала коробки передач стопорное | |
| 3 | 401-1701038 | Кольцо заднего подшипника первичного вала коробки передач упорное | |
| 4 | 150206Ш | Подшипник первичного вала коробки передач, задний | |
| 4 | 401-1701032-А | Подшипник первичного вала коробки передач | |
| 5 | 412-1701030 | Вал коробки передач первичный | |
| 6 | 408-1701164 | Кольцо синхронизатора коробки передач, блокирующее | |
| 7 | 408-1701175 | Муфта синхронизатора третьей и четвертой передач | |
| 8 | 262571-П | Пробка наполнительного и сливного отверстий картера коробки передач | |
| 9 | 408-1701157 | Гайка вторичного вала | |
| 10 | 408-1701159-Б | Шайба стопорная гайки вторичного вала | |
| 11 | 408-1701166-Б | Шайба пружинная гайки вторичного вала | |
| 12 | 408-1701170 | Пружина синхронизатора коробки передач | |
| 13 | 407-1701172 | Сухарь синхронизатора коробки передач | |
| 14 | 408-1701155 | Ступица муфты синхронизатора третьей и четвертой передач | |
| 15 | 408-1701131 | Шестерня третьей передачи вторичного вала коробки передач | |
| 16 | 408-1701128-Б | Втулка шестерен первой, второй и третьей передач вторичного вала коробки передач | |
| 17 | 408-1701124-Б | Сухарь втулки вторичного вала | |
| 18 | 408-1701115 | Шайба шестерен вторичного вала распорная | |
| 19 | 408-1701127 | Шестерня второй передачи вторичного вала коробки передач | |
| 20 | 408-1701140 | Шестерня заднего хода ведомая | |
| 21 | 408-1701144 | Ступица шестерни заднего хода коробки передач | |
| 22 | 402Ю-1701210-А1 | Сальник вторичного вала в сборе | |
| 22 | 400Ю-2402052-А2 | Сальник вторичного вала коробки передач в сборе | |
| 23 | 407-1701235 | Втулка заднего подшипника вторичного вала | |
| 25 | 402-3802833 | Шестерня привода спидометра ведущая | |
| 26 | 408-1701105 | Вал коробки передач вторичный | |
| 27 | 263003-П | Шарик, фиксирующий ведущую шестерню привода спидометра на вторичном валу коробки передач | |
| 28 | 408-1701182 | Кольцо запорное переднего подшипника | |
| 29 | 365162-П | Шайба роликов, упорная | |
| 30 | 401-1701180 | Ролик переднего подшипника вторичного вала | |
| 31 | 306 | Подшипник вторичного вала коробки передач средний в сборе | |
| 31 | 401-2403080 | Подшипник вторичного вала коробки передач средний в сборе | |
| 32 | 408-1701192 | Кольцо упорное среднего подшипника | |
| 33 | 408-1701112 | Шестерня первой передачи вторичного вала коробки передач |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
