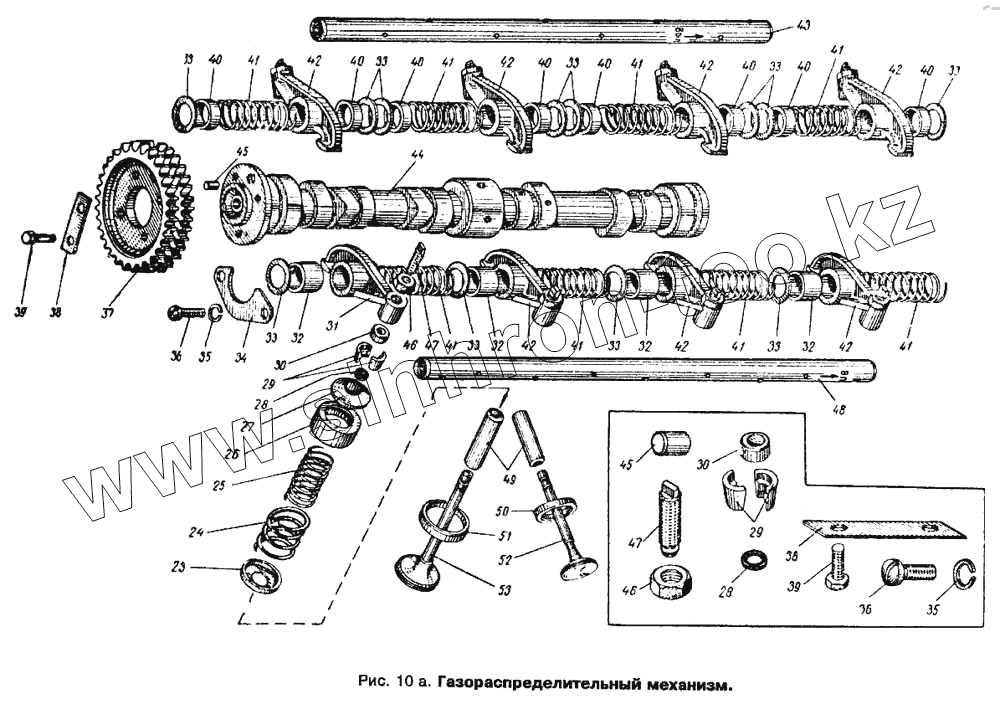

Каталог запасных частей к технике: АЗЛК Москвич 412. Газораспределительный механизм (Часть 2)
23
24
25
26
27
28
28
29
29
30
30
31
32
32
32
32
33
33
33
33
33
33
33
33
33
34
35
35
36
36
37
38
38
39
39
40
40
40
40
40
40
40
40
41
41
41
41
41
41
41
41
42
42
42
42
42
42
42
43
44
45
45
46
46
47
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1007033-РП | 412-1007033-РП | Втулка клапана направляющая, увеличенная на 0,3 мм | |
| 412-1006010 | 412-1006010 | Вал распределительный с штифтом и заглушками в сборе | |
| 412-1007080-РП | 412-1007080-РП | Седло выпускного клапана, вставное, увеличенное на 0,3 мм | |
| 412-1007082-РП | 412-1007082-РП | Седло впускного клапана, вставное, увеличенное на 0,3 мм | |
| 367017-П | 367017-П | Заглушка | |
| 23 | 408-1007030 | Шайба пружины клапана опорная | |
| 24 | 408-1007020 | Пружина клапана, наружная | |
| 25 | 408-1007021 | Пружина клапана, внутренняя | |
| 26 | 412-1007014 | Колпак клапана маслозащитный | |
| 27 | 412-1007025 | Тарелка пружины клапана | |
| 28 | 412-1007027 | Шайба тарелки пружин клапана уплотнительная | |
| 29 | 412-1007028 | Сухарь клапана | |
| 30 | 412-1007017 | Наконечник стержня клапана | |
| 31 | 412-1007146 | Коромысло клапана | |
| 32 | 412-1007134 | Втулка коромысла клапана распорная большая | |
| 33 | 365156-П | Шайба специальная, плоская | |
| 34 | 412-1006018 | Фланец распределительного вала упорный | |
| 35 | 252134-П | Шайба пружинная | |
| 36 | 222527-П | Винт крепления упорного фланца распределительного вала к головке блока цилиндров | |
| 37 | 412-1006020 | Звездочка распределительного вала, ведомая | |
| 38 | 412-1006023 | Пластина стопорная болтов крепления ведомой звездочки распределительного вала | |
| 39 | 201417-П | Болт | |
| 40 | 412-1007136 | Втулка коромысла клапана распорная малая | |
| 41 | 407-1007130 | Пружина коромысел клапанов подвижная | |
| 42 | 412-1007140 | Коромысло клапана с болтом и контргайкой в сборе | |
| 43 | 412-1007104 | Ось коромысел выпускных клапанов с заглушками в сборе | |
| 44 | 412-1006015 | Вал распределительный | |
| 45 | 361890-П | Штифт распределительного вала, установочный | |
| 46 | 362003-П | Контргайка нажимного (регулировочного) болта коромысла | |
| 47 | 412-1007122 | Винт регулировочный коромысла | |
| 48 | 412-1007100 | Ось коромысел впускных клапанов с заглушками в сборе | |
| 49 | 412-1007033 | Втулка клапана направляющая | |
| 50 | 412-1007080 | Седло выпускного клапана вставное | |
| 51 | 412-1007082 | Седло впускного клапана вставное | |
| 52 | 412-1007015 | Клапан выпускной | |
| 53 | 412-1007010 | Клапан впускной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
