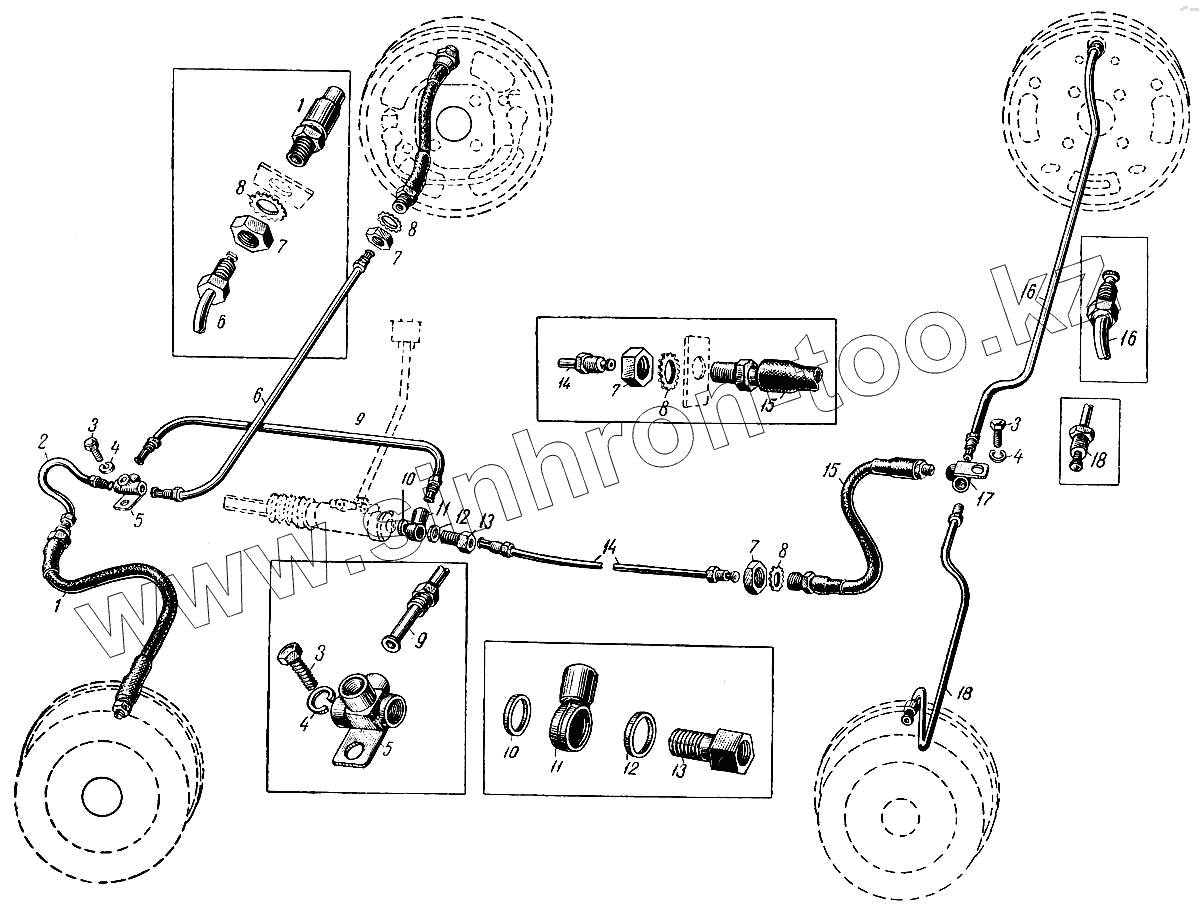

Каталог запасных частей к технике: АЗЛК Москвич-407. Трубопроводы гидравлического привода тормозов
1
1
2
3
3
3
3
4
4
4
4
5
5
6
6
7
7
7
7
7
8
8
8
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-3506091-Б | 400-3506091-Б | Тройник трубопровода к задним тормозам | |
| 1 | 400-3506060-Б1 | Шланг гибкий гидравлического привода передних и задних тормозов | |
| 2 | 402-3506050 | Трубка от тройника к левому переднему тормозу в сборе | |
| 3 | 201453-П2 | Болт крепления кронштейна амортизатора | |
| 3 | 201453-П4 | Болт крепления заднего крыла к панели боковины | |
| 4 | 252155-П2 | Шайба пружинная | |
| 4 | 252155-П2 | Шайба пружинная | |
| 5 | 402-3506028 | Тройник трубопроводов к передним тормозам в сборе | |
| 6 | 402-3506040 | Трубка от тройника к правому переднему тормозу в сборе | |
| 7 | 250636-П8 | Гайка крепления наконечника гибкого шланга задних тормозов | |
| 7 | 250636-П8 | Гайка крепления наконечника гибкого шланга задних тормозов | |
| 8 | 252239-П2 | Шайба пружинная | |
| 8 | 252239-П2 | Шайба пружинная | |
| 9 | 402-3506020 | Трубка к тройнику передних тормозов в сборе | |
| 10 | 365112-П | Шайба уплотнительная под болт 400-3506014 | |
| 11 | 402-3506011 | Муфта трубки от главного цилиндра к передним тормозам | |
| 12 | 365113-П | Шайба уплотнительная тройника главного цилиндра тормоза | |
| 13 | 400-3506014 | Болт соединительный тройника главного цилиндра тормоза | |
| 14 | 402-3506080 | Трубка от главного цилиндра к задним тормозам в сборе | |
| 15 | 400-3506060-Б1 | Шланг гибкий гидравлического привода передних и задних тормозов | |
| 16 | 402-3506100 | Трубка от тройника к правому заднему тормозу в сборе | |
| 17 | 400-3506090 | Тройник трубопроводов к задним тормозам в сборе | |
| 18 | 402-3506110 | Трубка от тройника к левому заднему тормозу в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
