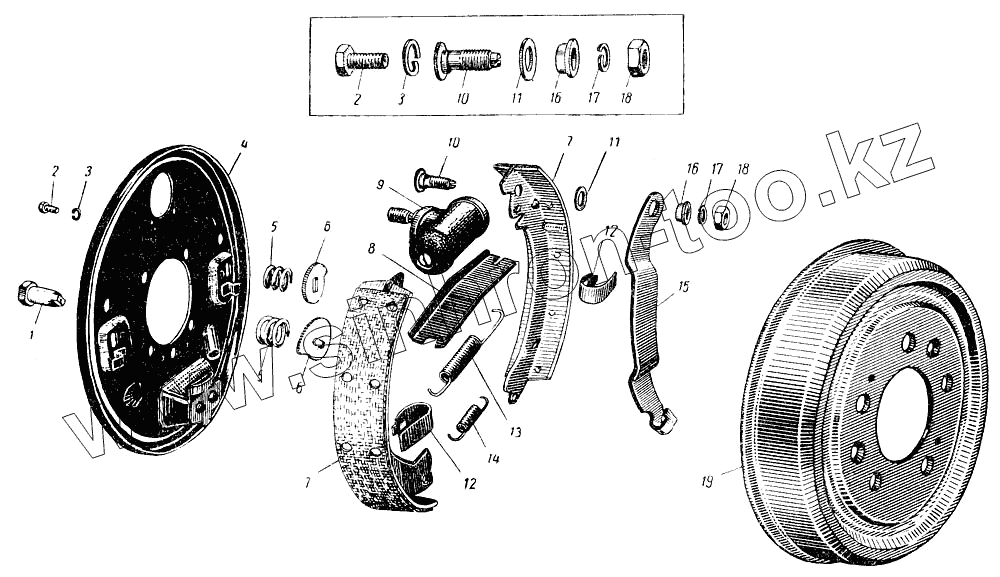

Каталог запасных частей к технике: АЗЛК Москвич-407. Тормоз заднего колеса
1
2
2
3
3
4
5
5
6
6
7
7
8
9
10
10
11
11
12
12
13
14
15
16
16
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 366025-П | 366025-П | Заклепка трубчатая фрикционной накладки ведомого диска сцепления | |
| 402-3501095 | 402-3501095 | Колодка тормоза в сборе | |
| 402-3501105 | 402-3501105 | Накладка колодки фрикционная | |
| 402-3508200 | 402-3508200 | Планка колодок тормоза распорная правая | |
| 402-3508015 | 402-3508015 | Рычаг тормоза ручной в сборе | |
| 402-3502011 | 402-3502011 | Тормоз в сборе задний левый | |
| 402-3502010 | 402-3502010 | Тормоз в сборе задний правый | |
| 402-3502014 | 402-3502014 | Щит заднего тормоза в сборе правый | |
| 221660-П2 | 221660-П2 | Винт | |
| 1 | 402-3501038 | Ось регулировочного эксцентрика колодок тормоза | |
| 2 | 201498-П8 | Болт крепления щита заднего тормоза к картеру заднего моста | |
| 3 | 252136-П2 | Шайба пружинная | |
| 4 | 402-3502015 | Щит заднего тормоза в сборе левый | |
| 5 | 402-3501037 | Пружина регулировочного эксцентрика колодок тормоза | |
| 6 | 402-3501036 | Эксцентрик колодок регулировочный | |
| 7 | 402-3501090 | Колодка и фрикционная накладка тормоза в сборе | |
| 8 | 402-3508201 | Планка колодок тормоза распорная левая | |
| 9 | 402-3502040 | Цилиндр заднего тормоза колесный в сборе | |
| 10 | 402-3508195 | Винт разжимного рычага регулировочный | |
| 11 | 252005-П8 | Шайба | |
| 12 | 402-3501127 | Пружина колодок прижимная | |
| 13 | 402-3501035 | Пружина стяжная колодок длинная | |
| 14 | 402-3502036-А | Пружина колодок заднего тормоза стяжная короткая | |
| 15 | 402-3508191 | Рычаг ручного привода тормоза, разжимной, левый | |
| 16 | 402-3508196 | Втулка регулировочного винта | |
| 17 | 252155-П2 | Шайба пружинная | |
| 18 | 250511-П15 | Гайка | |
| 19 | 402-3501070-А | Тормозной барабан |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
