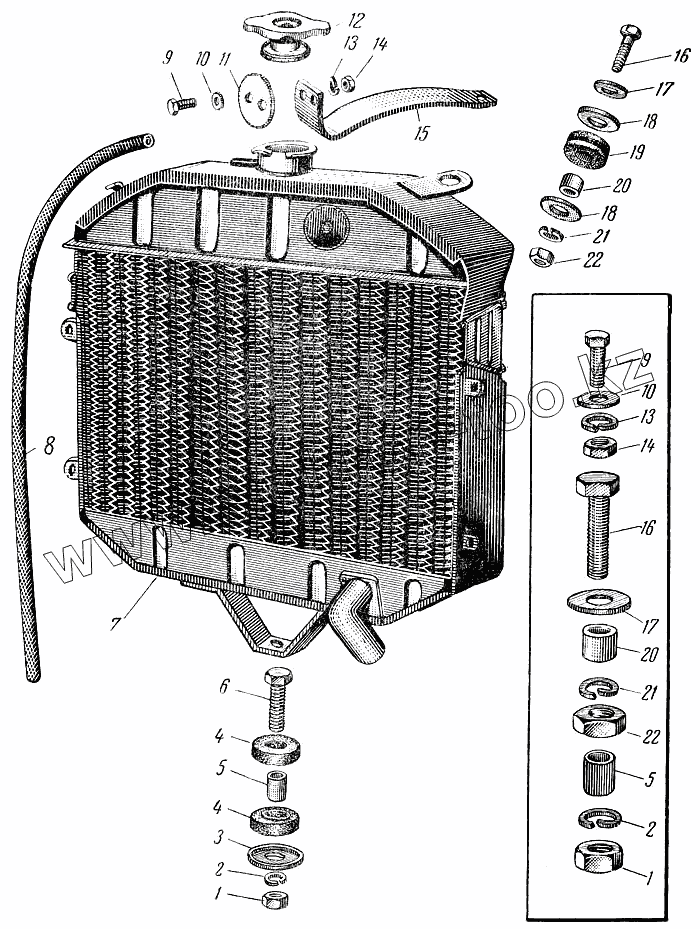

Каталог запасных частей к технике: АЗЛК Москвич-407. Радиатор
1
1
2
2
3
4
4
5
5
6
7
8
9
9
10
10
11
12
13
13
14
14
15
16
16
17
17
18
18
19
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 407-1301005 | 407-1301005 | Радиатор с жалюзи, со сливной трубкой и с пробкой в сборе | |
| 402-1301008-А | 402-1301008-А | Радиатор с каркасом, со сливной трубкой и с пробкой горловины в сборе | |
| 407-1301008 | 407-1301008 | Радиатор с каркасом, со сливной трубкой и с пробкой горловины в сборе | |
| 407-1301100 | 407-1301100 | Каркас радиатора в сборе | |
| 1 | 250512-П2 | Гайка | |
| 2 | 252156-П2 | Шайба пружинная | |
| 3 | 400-1302040 | Шайба опорная подушки подвески радиатора | |
| 4 | 400-1302045 | Подушка подвески радиатора | |
| 5 | 400-1302048 | Втулка болта нижнего крепления радиатора | |
| 6 | 201504-П2 | Болт нижнего крепления радиатора | |
| 7 | 407-1301015 | Остов радиатора с верхним и нижним бачками, патрубками, горловиной и сливной трубкой в сборе | |
| 8 | 402-1301123 | Трубка сливная | |
| 9 | 201417-П8 | Болт крепления кронштейна | |
| 10 | 252004-П8 | Шайба | |
| 11 | 402-1302078 | Шайба верхнего кронштейна радиатора | |
| 12 | 402-1304010 | Пробка радиатора в сборе | |
| 13 | 252134-П2 | Шайба пружинная | |
| 14 | 250764-П8 | Гайка | |
| 15 | 402-1302075 | Кронштейн верхнего крепления радиатора | |
| 16 | 201458-П8 | Болт крепления радиатора к верхнему кронштейну | |
| 17 | 252005-П2 | Шайба | |
| 18 | 365040-П8 | Шайба амортизатора | |
| 19 | 400-3724052 | Втулка уплотнительная | |
| 20 | 402-1001056 | Втулка поперечины задней опоры двигателя распорная | |
| 21 | 252135-П2 | Шайба пружинная | |
| 22 | 250765-П8 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
