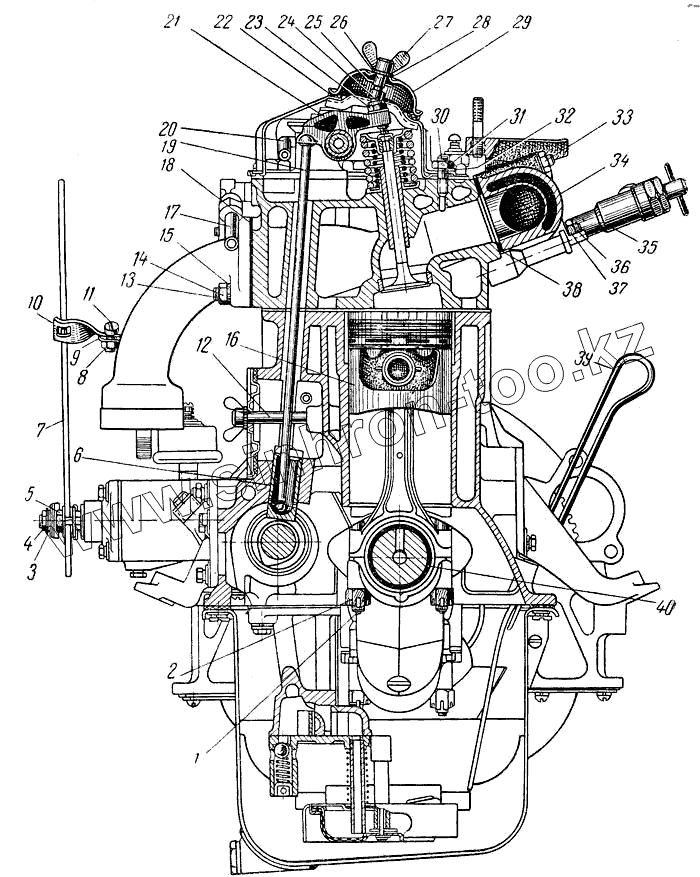

Каталог запасных частей к технике: АЗЛК Москвич-407. Поперечный разрез двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 407-1008025 | 407-1008025 | Труба выпускная | |
| 407-1004061 | 407-1004061 | Болт шатуна с гайкой в сборе (комплект) | |
| 407-1014075-А1 | 407-1014075-А1 | Шланг вентиляции картера соединительный | |
| 252154-П2 | 252154-П2 | Шайба пружинная | |
| 367032-П | 367032-П | Хомут соединительного шланга вентиляции картера в сборе | |
| 367603-П15 | 367603-П15 | Угольник трубки | |
| 407-1007055-Б-Р2 | 407-1007055-Б-Р2 | Толкатель клапана, увеличенный на 0,250 мм | |
| 407-1007055-Б-Р1 | 407-1007055-Б-Р1 | Толкатель клапана, увеличенный на 0,125 мм | |
| 407-1004015-Р9-А1 | 407-1004015-Р9-А1 | Поршень, увеличенный на 1,5 мм | |
| 407-1004015-Р8-А1 | 407-1004015-Р8-А1 | Поршень, увеличенный на 1,00 мм | |
| 407-1004015-Р6-А1 | 407-1004015-Р6-А1 | Поршень, увеличенный на 0,50 мм | |
| 407-1007100 | 407-1007100 | Ось коромысел клапанов со стойками и трубкой маслопровода в сборе | |
| 407-1004058-Р1 | 407-1004058-Р1 | Вкладыш шатуна, уменьшенный на 0,05 мм | |
| 407-1004058-Р2 | 407-1004058-Р2 | Вкладыш шатуна, уменьшенный на 0,25 мм | |
| 407-1004058-Р4 | 407-1004058-Р4 | Вкладыш шатуна, уменьшенный на 0,50 мм | |
| 407-1004058-Р5 | 407-1004058-Р5 | Вкладыш шатуна, уменьшенный на 0,75 мм | |
| 407-1004058-Р6 | 407-1004058-Р6 | Вкладыш шатуна, уменьшенный на 1,00 мм | |
| 407-1004058-Р7 | 407-1004058-Р7 | Вкладыш шатуна, уменьшенный на 1,25 мм | |
| 407-1003290 | 407-1003290 | Крышка люка в кожухе головки цилиндров для регулировки клапанов, задняя со шпилькой в сборе | |
| 407-1007102-Б | 407-1007102-Б | Ось коромысел клапанов с заглушкой в сборе | |
| 407-1004015-Р3-А1 | 407-1004015-Р3-А1 | Поршень, увеличенный на 0,25 мм | |
| 1 | 407-1004062 | Болт шатуна | |
| 2 | 407-1004064 | Гайка болта шатуна | |
| 3 | 252005-П8 | Шайба | |
| 4 | 360043-П8 | Болт крепления тяги ручного привода к рукоятке валика фильтрующего элемента | |
| 5 | 250510-П8 | Гайка крепления дополнительного буфера | |
| 6 | 407-1007055-Б | Толкатель клапана | |
| 7 | 407-1012203 | Тяга рукоятки ручного привода фильтрующего элемента | |
| 8 | 251104-П2 | Гайка | |
| 9 | 407-1012207 | Направляющая для тяги рукоятки ручного привода фильтрующего элемента - нижняя часть | |
| 10 | 407-1012206 | Направляющая для тяги рукоятки ручного привода фильтрующего элемента - верхняя часть | |
| 11 | 222532-П8 | Винт крепления подлокотника переднего сиденья | |
| 12 | 363038-П15 | Шпилька крепления крышки коробки толкателей к блоку цилиндров в сборе | |
| 13 | 363042-П15 | Шпилька крепления выпускной трубы | |
| 14 | 250511-П8 | Гайка | |
| 15 | 252005-П8 | Шайба | |
| 16 | 407-1004015-А1 | Поршень | |
| 17 | 407-1018050 | Трубка подвода масла из магистрали к стойке оси коромысел клапанов | |
| 18 | 407-1008036 | Прокладка выпускной трубы | |
| 19 | 407-1007090-Б | Штанга толкателя | |
| 20 | 407-1018053 | Трубка маслопровода осей коромысел клапанов соединительная | |
| 21 | 407-1007116 | Коромысло впускного и выпускного клапанов I и III цилиндров | |
| 22 | 407-1003300 | Прокладка крышки люка в кожухе головки цилиндров | |
| 23 | 382003-П | Контргайка нажимного болта | |
| 24 | 407-1007122 | Болт коромысла клапана нажимной (регулировочный) | |
| 25 | 258000-П | Шплинт | |
| 26 | 365106-П | Шайба специальная шпильки крепления крышки клапанной коробки : | |
| 27 | 363043-П15 | Шпилька с барашком в сборе крепления крышки люка в кожухе головки цилиндров | |
| 28 | 400-1002120 | Кольцо крепления проводов | |
| 29 | 407-1003293 | Крышка люка в кожухе головки цилиндров для регулировки клапанов с кронштейном для крепления пружины в сборе | |
| 30 | 363045-П15 | Шпилька крепления кожуха | |
| 31 | 250511-П8 | Гайка | |
| 32 | 252175-П2 | Шайба пружинная плоская, с внутренним зубом | |
| 33 | 252005-П8 | Шайба | |
| 34 | 407-1008015 | Труба впускная | |
| 35 | КР-6А | Кран отбора горячей воды из системы охлаждения двигателя к радиатору отопителя кузова | |
| 35 | 425-8104050 | Кран отбора горячей воды из системы охлаждения двигателя к радиатору отопителя кузова | |
| 36 | 363041-П15 | Шпилька крепления впускной трубы к головке цилиндров | |
| 37 | 250511-П8 | Гайка | |
| 38 | 407-1008016 | Прокладка между впускной трубой и головкой цилиндров | |
| 39 | 407-1009050 | Указатель уровня масла с уплотнительной шайбой в сборе | |
| 40 | 407-1004058 | Вкладыш шатуна, стандартного размера |
